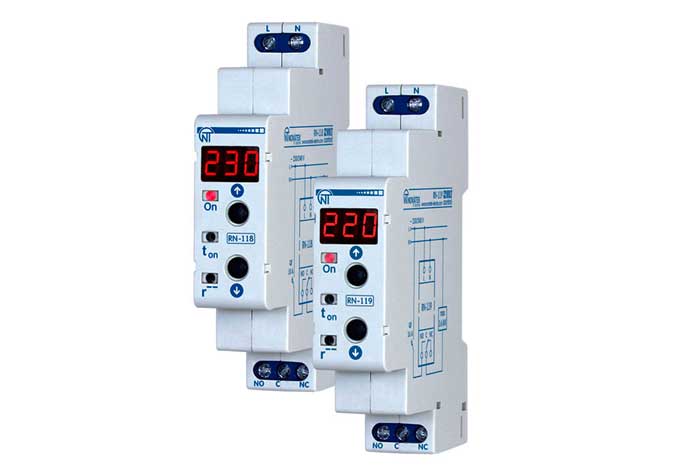

Реле РН-118, РН-119

No votes yet
Категория:

Реле РН-118, РН-119 предназначено для отключения бытовой и промышленной однофазной нагрузки любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Особенности

  • Отключение производится при мощности нагрузки:
    • до 2, 3 кВт (ток до 10 А ) для РН-118,
    • до 3, 6 кВт (ток до 16 А) для РН-119 отключение производится непосредственно изделием, выходные контакты которого включены в разрыв питания нагрузки.
  • При большей мощности отключение производится магнитным пускателем соответствующей мощности, в разрыв цепи питания катушки которого включены выходные контакты изделия (МП в комплект поставки не входит).
  • реле фиксирует максимальное и минимальное значения напряжения с момента подачи напряжения питания на изделие или с момента последнего просмотра запомненных значений. А также индицирует действующее значение входного напряжения и состояние выходных контактов реле
Технические характеристики
Параметры Значение
Номинальное переменное однофазное напряжение питания сети, В 230/240
Частота сети, Гц 47 - 65
Диапазон регулирования по Umin, В 150 - 220
Диапазон регулирования по Umах, В 230 - 290
Диапазон регулирования времени АПВ (ton), с 5 - 900
Фиксированное время срабатывания по Umах, с 0,5
Фиксированное время срабатывания при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, с 0,02
Фиксированная задержка отключения по Umin, с 8
Фиксированное время срабатывания при снижении напряжения ниже 145 В, с 0,15
Максимальный коммутируемый ток (активной нагрузки)
  • РН-118
  • РН-119
10
16
Точность определения порога срабатывания по напряжению, В до 3
Минимальное напряжение, при котором сохраняется работоспособность, В 100
Максимальное напряжение, при котором сохраняется работоспособность, В 420
Гистерезис возврата по напряжению, В 4 - 5
Габаритные размеры, мм 90х6 5х18
Масса, кг 0,10

Эксплуатация

Оптимальными условиями для использования реле РН-118, РН-119 являются:

  • температура окружающей среды от -30 до +55C,
  • атмосферное давление от 84 до 106,7 кПа,
  • относительная влажность воздуха 30 ... 80% при температуре +25C.
