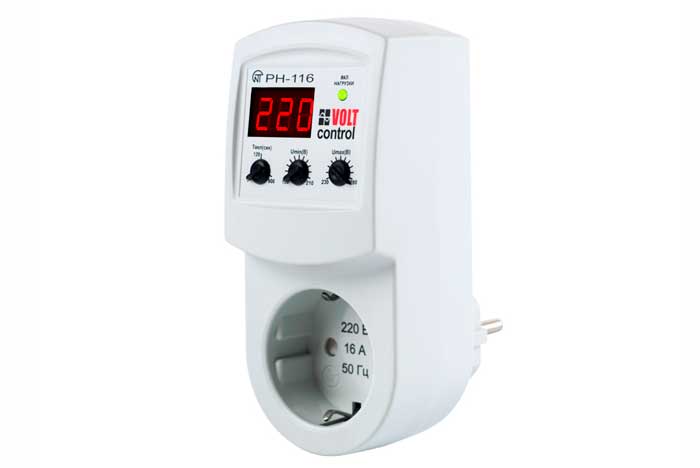

Реле РН-116

Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле РН-116 предназначено для защиты бытовой техники ( оборудования ) мощностью до 3,5 кВт (холодильников, кондиционеров, стиральных машин, теле-аудио техники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали .

Функциональные возможности

Реле РН-116 обеспечивает:

  • отключение защищаемого оборудования, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение (в дальнейшем АПВ));
  • снижение уровня высокочастотных помех,
  • индикацию действующего значение входного напряжения, состояние аварии и состояние выходного реле.
Технические характеристики
Параметры Значение
Номинальное напряжение, В 220
Частота сети, Гц 47 - 65
Диапазон регулирования:
  • срабатывания поUmin
  • срабатывания по Umах
  • времени АПВ
160 – 2 1 0
230 – 280
5 – 900
Фиксированное время срабатывания по Umах, c 1
Фиксированная задержка отключения по Umin, с 17
Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 145 В, с 0,12
Фиксированное время срабатывания при импульсном повышении напряже-ния более 420 В при длительности импульса более 1,5 мс, с 0,02
Фиксированное врем я срабатывания при повышении напряжения более 30 В от уставки по U m ах или выше 2 85 В, с 0,12
Максимальный коммутируемый ток при активной нагрузке , А 16
Точность определения порога срабатывания по напряжению, В до 3
Минимальное напряжение, при котором сохраняется работоспособность, В 120
Максимальное напряжение, при котором сохраняется работоспособность, В 120
Гистерезис возврата по напряжению, В 4
Масса, кг 0,16

Эксплуатация

Оптимальными условиями для использования реле РН-116 являются:

  • температура окружающей среды от - 20 до +45оС,
  • относительная влажность воздуха до 80%.
