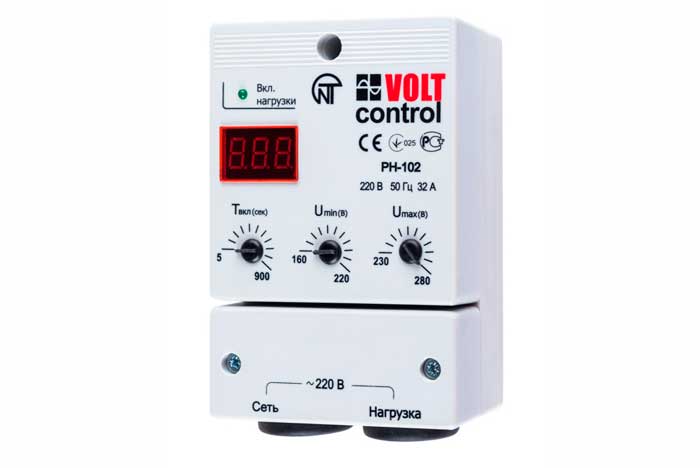

Реле РН-102
Серия:
Описание
Реле РН-102 предназначено для отключения бытовой и промышленной одно фазной нагрузки мощностью до 6,5 кВт (ток потребления до 32 А) при недопустимых колебаниях напряжения в сети.
Функциональные возможности
Реле напряжения РН-102 обеспечивает:
- отключение нагрузки, если значение напряжения сети выходит за пределы, заданные пользователем (после восстановления параметров сети произойдет автоматическое повторное включение),
- защиту от высоковольтных импульсных помех,
- индикацию действующих значений входного напряжения и состояния выходного реле (включено/выключено).
| Параметры | Значение |
| Номинальное напряжение, В | 240 |
| Частота сети, Гц | 47 - 65 |
Диапазон регулирования:
|
180 – 240 250 – 300 5 – 900 |
| Фиксированное время срабатывания по Umах, с | 1 |
| Фиксированная задержка отключения по Umin, с | 7 |
| Фиксированное время срабатывания при снижении напряжения более 60 В от уставки по Umin или при снижении напряжения ниже 160 В, с | 0,12 |
| Фиксированное время срабатывания при повышении напряжения б о лее 30 В от уставки по Umах или выше 305 В, с | 0,12 |
| Максимальный коммутируемый ток (активной нагрузки), А | 32 |
| Точность определения порога срабатывания по напряжению, В | до 3 |
| Минимальное напряжение, при котором сохраняется работоспособность, В | 120 |
| Максимальное напряжение, при котором сохраняется работоспособность, В | 400 |
| Гистерезис возврата по напряжению, В | 4 |
| Ток потребления от сети при неподключенной нагрузке, мА | до 15 |
| Габаритные размеры, мм | 125х 80х43 |
| Масса, кг | 0,25 |
