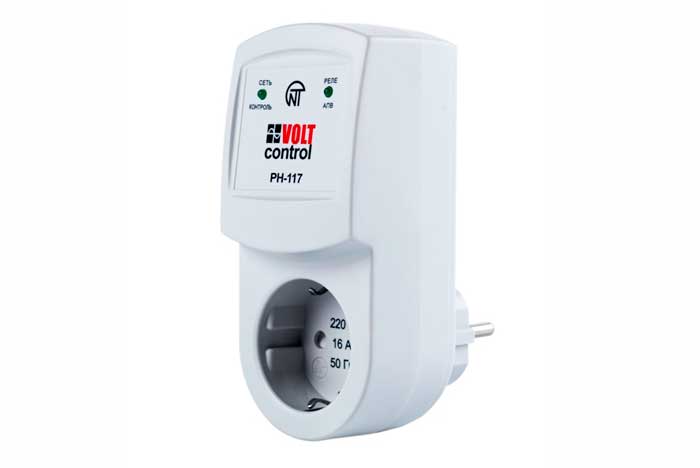

Реле РН-117

Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле напряжения РН-117 предназначено для защиты бытовой техники мощностью до 3,5 кВт (холодильников, кондиционеров, стиральных машин, теле-аудио техники и т.п.) от недопустимых колебаний напряжения в сети и последствий обрыва нейтрали .

Устройство и принцип действия

Реле напряжения индицирует соответствие напряжения электрической сети действующим стандартам, состояние аварии и состояние выходного реле .

РН -117 может находиться в следующих состояниях:

  • нормальной работы,
  • аварии по напряжению,
  • индикации времени автоматического повторного включения (в дальнейшем АПВ ) .
Технические характеристики
Параметры Значение
Номинальное напряжение , В 220
Частота сети , Гц 47 - 65
Время срабатывания защиты при напряжении выше 260 В, с 1
Время срабатывания защиты при напряжении выше 285 В, с 0,03
Время срабатывания защиты при импульсном повышении напряжения более 420 В при длительности импульса более 1,5 мс, с 0,02
Время срабатывания защиты при напряжен ии ниже 165 В, с 7
Время срабатывания защиты при напряжении ниже 145 В, с 0,12
Максимальный коммутируемый ток при активной нагрузке, А 16
Точность определения порога срабатывания по напряжению, В до 3
Минимальное напряжение, при котором сохраняется работоспособность, В 120
Максимальное напряжение, при котором сохраняется работоспособность, В 420
Гистерезис возврата по напряжению, В 4
Ток потребления от сети при неподключенной нагрузке, мА до 15
Коммутационный ресурс выходных контактов:
  • под нагрузкой 16 А
  • под нагрузкой 5 А
100 тыс
1 млн
Масса реле РН-117, кг 0,160
