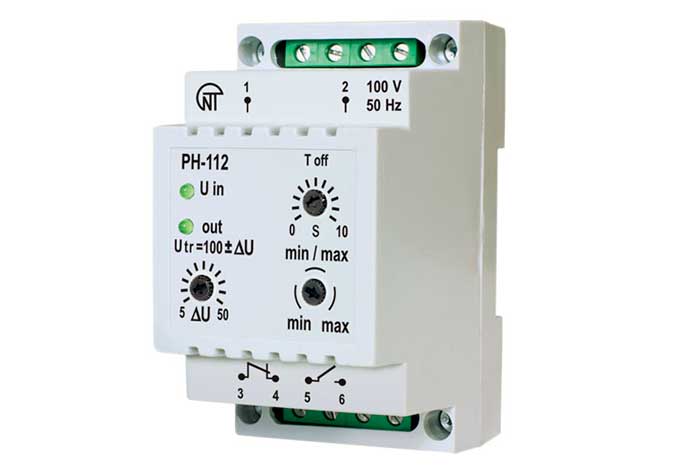

Реле РН-112

No votes yet
Категория:

Реле РН-112 предназначено для контроля допустимой величины и наличия напряжения с номинальными параметрами 100 В, 50 Гц и коммутации электрических цепей в устройствах защиты и автоматики электроустановок выше 1000 В .

Принцип действия

Реле напряжение обеспечивает работу в таких режимах:

  • минимального напряжения (срабатывание только по минимальному порогу);
  • максимального напряжения (срабатывание только по макс. порогу),
  • симметричных уставок (срабатывание по обоим порогам).

Для удобства монтажа входные контакты имеют спаренные клеммы, т.е клеммы 1-1 являются одной точкой присоединения, а клеммы 2-2 - другой .

Реле РН-112 на выходе имеет две группы независимых выходных контактов (3-4, 5-6). В «холодном» состоянии (реле без напряжения, не подключено ) контакты 3-4 замкнуты, а контакты 5-6 разомкнуты.

Технические характеристики
Параметры Значение
Номинальное напряжение , В 100
Частота сети , Гц 45 - 55
Диапазон регулирования уставки
  • Umin: 100 – ( от 5 В до 50 В )
  • Umах : 100 + ( от 5 В до 50 В )
  • Umaх / Umin: 100 + ( от 5 В до 50 В )
-(5 - 50)
+ (5-50)
+ ±(5-50)
Диапазон регулирования времени срабатывания, с 0,1 - 10
Мин . время срабатывания при достижении пороговых значений, с 0,1
Время готовности при подаче напряжения питания, с 0,2 - 0,4
Время готовности при подаче напряжения питания, с 0,2
Гистерезис по напряжению ( коэф . возврата ), В 5 - 6
Точность определения порога срабатывания, В до 3
Максимальный коммутируемый ток выходных контактов, А 5
Максимальный коммутируемый ток выходных контактов, А 30
Максимальное напряжение , при котором сохраняется работоспособность реле, В 200
Кратковременное максимально допустимое напряжение, при котором сохраняется работоспособность реле, В 250
Потребляемая мощность реле РН-112 ( под нагрузкой ), ВА 3,0
