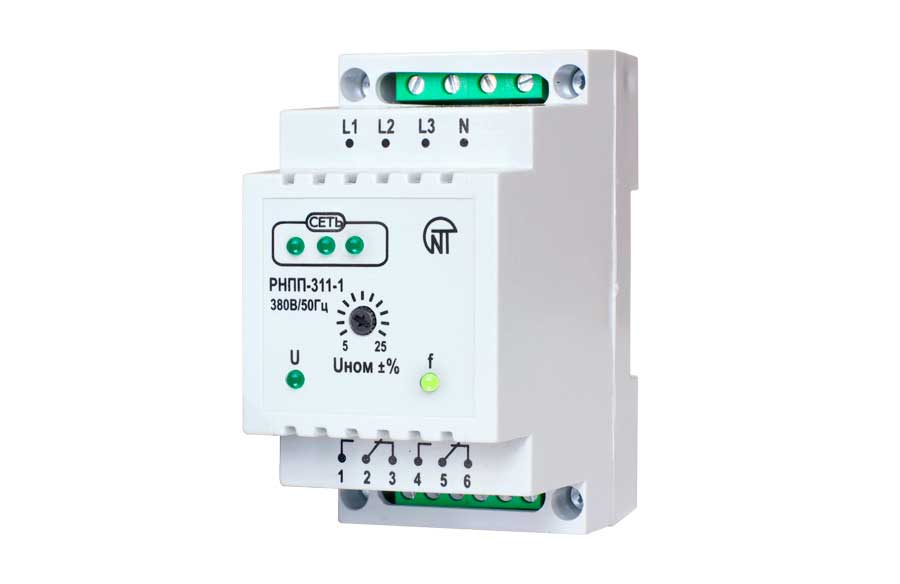

Реле РНПП-311-1

Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле РНПП-311-1 является модификацией РНПП-311 и предназначено для отключения нагрузки 380 В/ 50 Гц

  • для отключения нагрузки 380 В/ 50 Гц при недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 с, нарушении амплитудной симметрии сетевого напряжения(перекосе фаз) обрыве и нарушении чередования фаз, слипания фаз(канал U)
  • недопустимое повышении/понижении частоты сети.

Устройство и принцип действия

Реле через входные контакты ( L1, L2, L3, N ) включается параллельно нагрузке.

Имеет два независимых выхода: выход по напряжению (канал U) – группа перекидных контактов 1-2-3 , и выход по частоте (канал f) – группа перекидных контактов 4-5-6 . В «холодном» состоянии (реле без напряжения, не подключено) контакты 2- 3 (5 - 6) замкнуты , а контакты 1- 2 (4 - 5) разомкнуты . После подключения реле РНПП-311-1 параллельно нагрузке и при наличии напряжения в сети и отсутствии причин срабатывания реле, контакты 2 - 3 (5- 6) размыкаются, а контакты 1- 2 (4 -5) замыкаются.

Технические характеристики
Параметры Значение
Номинальное фазное/линейное напряжение, В 220/380
Диапазон регулирования срабатывания по Um ах/ Umin , % от ном. 5 - 25
Фиксированная задержка срабатывания по Umin , с 12
Величина амплитудного перекоса фаз, В 60
Фиксированное время срабатывания по Um ах, с 1,5
Фиксированное время срабатывания при обрыве одной из фаз, с 1,5
Время АПВ после восстановления параметров напряжения, с 5
Точность определения порога срабатывания по напряжению, В до 3
Фиксированная уставка по снижению частоты, Гц 47
Фиксированная уставка по повышению частоты, Гц 57
Фиксир. время срабат. по снижению частоты, с 12
Фиксир. время срабат. по повышению частоты, с 1
Точность определения порога по частоте, Гц ±0,3
Напряжение катушки пускателя, В, переменного тока 110 - 380
Напряжение катушки пускателя, В, постоянного тока 12 - 36
Напряжение, при котором сохраняется работоспособность, В от 80 до 500
Кратковр. допустимое макс. напр., при котором сохр. работосп, В - 700
Гистерезис по напряжению, В 6 - 7
Суммарный ток потребления от сети, мА 35
