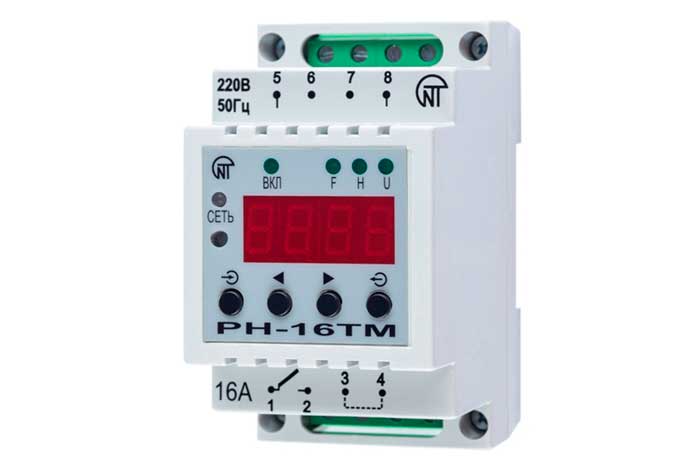

Реле РН-16ТМ

No votes yet
Категория:

Реле таймер РН-16ТМ предназначено для:

  • включения /отключения нагрузки согласно установленных пользователем времен,
  • отключения бытовой и промышленной однофазной нагрузки 220 В/50 Гц при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети,
  • включения /отключения нагрузки согласно, установленных пользователем, уровням освещенности.
Технические характеристики
Параметры Значение
Номинальное напряжение питания, В 220
Нижний порог напряжения питания, запускающий реле, В 140
Максимально допустимое напряжение питания, В 320
Диапазон уставок срабатывания по напряжению, В:
  • нижний порог
  • верхний порог
150 – 210
230 - 320
Точность выставления порогов срабатывания по напряжению, В 1
Диапазон установок уровня освещенности, люкс 0 - 175
Погрешность измерения напряжения, В 1
Коэффициент возврата (гистерезис) по напряжению, В + 5
Коэффициент возврата (гистерезис) по освещенности, % 12
Регулируемое время срабатывания реле при повышении/понижении напряжения, с 0 - 9,9
Задержка времени автоматического повторного включения, с 0 - 9,9
Фиксированное время срабатывания по освещенности, с 12
Погрешность хода часов, с/сутки 3
Точность выставления временной уставки, мин 1
Максимальное количество событий за сутки, в том числе:
  • включений
  • отключений
  • за неделю
60
30
30
60х7=420
Запас хода (сохранение установок при потере напряжения питания, не менее) 1 месяц
Потребляемая мощность (под нагрузкой), ВА 3,0
Масса, кг 0,150
Габаритные размеры 50х88х65

Устройство и принцип действия

Реле РН-16ТМ обеспечивает работу в следующих режимах:

  • недельный таймер,
  • реле напряжения,
  • фотореле,
  • недельный таймер с контролем напряжения,
  • фотореле с контролем напряжения.

Светодиоды на лицевой панели устройства индицируют:

  • наличие напряжения в сети,
  • состояние нагрузки (включена/отключена),
  • режим работы реле.

Четырехразрядный семисегментный индикатор, в зависимости от выбранного режима, индицирует:

  • текущее время,
  • текущее значение напряжения в сети,
  • уровень освещенности,
  • поочередно текущее время и значение напряжения в сети,
  • поочередно уровень освещенности и текущее значение напряжения в сети.

Фотодиод, контролирующий уровень освещенности, установлен на лицевой панели реле.

Выходные контакты реле РН-16ТМ могут непосредственно коммутировать мощность нагрузки до 3,5 кВт (16А). При необходимости коммутировать большую мощность, необходимо использовать магнитный пускатель.
