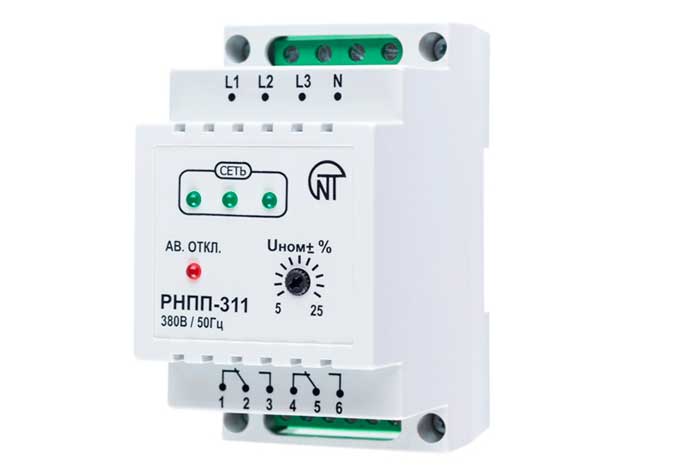

Реле РНПП-311

No votes yet
Категория:

Реле РНПП-311 предназначено для отключения нагрузки 380 В/ 50 Гц при:

  • недопустимых колебаниях напряжения в сети с продолжительностью не менее 0,02 с,
  • нарушении амплитудной симметрии сетевого напряжения (перекосе фаз),
  • обрыве,
  • нарушении последовательности и слипании фаз.

Модификации

  • РНПП-311-1,
  • РНПП-311-2.
  • РНПП-311М.
Технические характеристики
Параметры Значение
Номинальное напряжение, В 380
Частота сети, Гц 45 - 55
Диапазон регулирования срабатывания по Um ах/ Umin , % от ном. 5 - 25
Фиксированная задержка срабатывания по Umin , с 12
Величина амплитудного перекоса фаз, В 60
Фиксированное время срабатывания по Um ах, с 1,5 (0,1 – как опция)
Фиксированное время срабатывания при обрыве одной из фаз, с 1,5 (0,1 – как опция)
Время автоматического повторного включения после восстановления параметров U , с 5
Напряжение катушки пускателя, В, переменного 110 – 380
Напряжение катушки пускателя, В, постоянного 12 - 36
Точность определения порога срабатывания по U , В до 3
Напряжение, при котором сохраняется работоспособность, В 80 - 500
Кратковременно допустимое максимальное напряжение, при котором сохраняется работоспособность, В 700
Коммутационный ресурс под нагрузкой 5 А, раз 100 000, не менее

Особенности

Реле РНПП-311 обладает такими преимуществами:

  • Независимое питание внутренней схемы реле от каждой из 3 -х фаз.
  • Цифровая обработка сигнала напряжения.
  • Реле не требует дополни тельной отладки и настройки потребителем, т.к. выставленная регулируемая и зафиксированные уставки достаточно точно выверены и не зависят от внешних факторов.
  • Наличие точной регулировки по напряжению в широком диапазоне.
  • Возможность изменения, по желанию заказчика, диапазона регулируемой уставки и величин зафиксированных уставок.
  • Гальванически развязанная цепь питания катушки пускателя с силовыми цепями.
  • Индикация наличия напряжения по каждой фазе, наличие индикации аварийного срабатывания.
  • Реле сохраняет работоспособность в диапазоне 30 - 150% от номинального напряжения, а также при наличии хотя бы одной из фаз.
  • Крепление на стандартную DIN - рейку.
