Реле РН-111М

Серия:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Реле напряжения РН-111М предназначено для отключения бытовой и промышленной однофазной нагрузки любой мощности при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления параметров сети.

Устройство и принцип действия

Реле может работать в четырех независимых режимах:

  • реле напряжения,
  • реле минимального напряжения,
  • реле максимального напряжения,
  • реле времени с задержкой на включение.

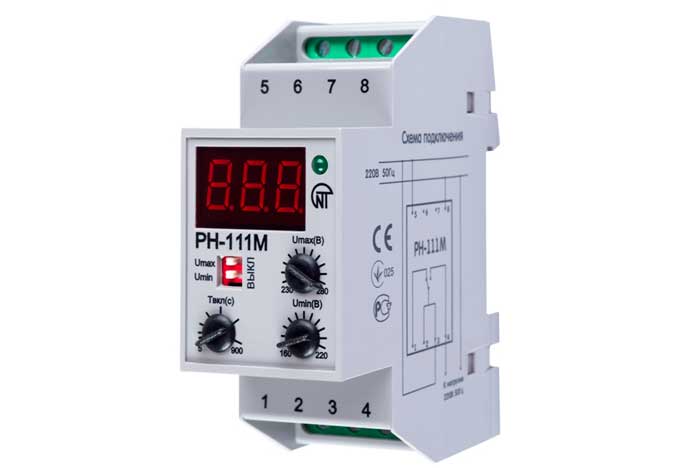

На лицевую панель устройства РН-111М выведен индикатор состояния нагрузки (включена/отключена) и трехразрядный семисегментный индикатор, который, в зависимости от состояния устройства, индицирует:

  • текущее действующее значение напряжения;
  • точное значение устанавливаемого параметра;
  • время автоматического повторного включения (АПВ);
  • аварийное отключение нагрузки (мигание текущего значения напряжения).

Ручки потенциометров, расположенных на лицевой панели, позволяют пользователю установить:

  • порог срабатывания по максимально допустимому значению напряжения;
  • порог срабатывания по минимально допустимому значению напряжения;
  • задержку времени включения нагрузки после восстановления параметров сети.
Технические характеристики
Параметры Значение
Номинальное переменное однофазное напряжение питания сети , В 220 - 230
Частота сети реле РН-111М 47 - 65
Диапазон регулирования по Umin , В 160 - 220
Диапазон регулирования по Umах , В 230 - 280
Диапазон регулирования по Твкл , с 5 - 900
Фиксированное время срабатывания по Umах , с 1
Фиксированная задержка отключения по Umin , с 12
Фиксированное время срабатывания при снижении напряжения более 6 0 В от порога по Umin, с 0,2
Фиксированное время срабатывания при повышении напряжения бо- лее 30 В от порога по Umах 0,12
Максимальный коммутируемый ток (активной нагрузки) , А 16
Точность определения порога срабатывания по напряжению , В до 3
Минимальное напряжение, при котором сохраняется работоспособность , В 100
Максимальное напряжение, при котором сохраняется работоспособность , В 420
Гистерезис возврата по напряжению , В 4 - 5
Мощность потребления (при неподключенной нагрузке), Вт до 3,5
Коммутационный ресурс выходных контактов:
  • под нагрузкой 16 А, не менее , раз
  • под нагрузкой 5 А, не менее , раз
100 тыс
1 млн .
Габаритные размеры, мм 92,9х35х67,4
Масса, кг 0,10

Эксплуатация

Оптимальными условиями для использования реле РН-111М являются:

  • температура окружающей среды от -35 до + 5 5 ?С,
  • атмосферное давление от 84 до 106,7 кПа,
  • относительная влажность воздуха (при температуре +25 ?С) 30 ... 80%
