Реле РНПП-311-2

No votes yet
Категория:

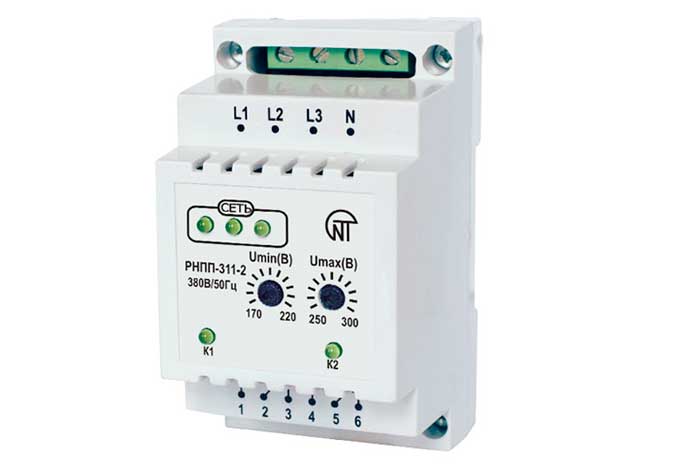

Реле РНПП-311-2 является модификацией РНПП-311 и предназначено для контроля трехфазной сети 380В/50Гц и сигнализации о полнофазном и неполнофазном пропадании фаз.

Устройство и принцип действия

Реле не осуществляет контроль чередования, слипания и перекоса фаз. Имеет два независимых выходных канала:

  • Канал 1. Сигнализирует о пропадании всех трех фаз в сети 380 В/50 Гц и/или выхода всех фаз за пороги срабатывания.
  • Канал 2. Сигнализирует о пропадании одной или двух фаз в сети 380 В/50Гц и/или выхода их за пороги срабатывания.

Реле РНПП-311-2  через входные контакты ( L 1, L 2, L 3, N ) включается параллельно нагрузке. Имеет два независимых выхода: выход по полнофазному пропаданию фаз (канал 1) – группа перекидных контактов 1 - 2 - 3, и выход по неполнофазному пропаданию фаз (канал 2) – группа перекидных контактов 4 - 5 - 6 . В «холодном» состоянии (реле без напряжения, не подключено) контакты 2 - 3 (5 - 6) замкнуты , а контакты 1 - 2 (4 - 5) разомкнуты . После подачи напряжения на реле загораются светодиоды «Сеть». Если напряжение нормальное, т.е., не выходит за выставленные пороги срабатывания и полнофазное – через 10 с меняют положение выходные контакты обоих каналов, т.е. замыкаются контакты 1 - 2 (горит зеленый светодиод выхода канала 1) и 4 - 5 (горит зеленый светодиод выхода канала 2) , контакты 2 - 3 и 5 - 6 размыкаются. Далее реле РНПП-311-2 постоянно контролирует напряжение по величине и полнофазности.

Технические характеристики
Параметры Значение
Номинальное фазное/линейное напряжение, В 220 - 380
Частота сети, Гц 45 - 55
Диапазон регулирования:
  • срабатывания по Umах (фазного), В
  • срабатывания по Umin (фазного), В
250 - 300
170 - 220
Фиксированная задержка срабатывания по КАНАЛУ 1, с 1,5
Фиксированная задержка срабатывания по КАНАЛУ 2, с (при наличии хотя бы одной фазы) 1,5
Время автоматического повторного включения после восстановления параметров U , с 60
Точность определения порога срабатывания по U , В до 3
Напряжение, при котором сохраняется работоспособность, В от 80 до 500
Кратковременно допустимое максимальное напряжение, при котором сохраняется работоспособность, В 700
Гистерезис по напряжению, В 6 - 7
Суммарный ток потребления от сети реле РНПП-311-2 , мА до 35
Коммутационный ресурс под нагрузкой 5 А, раз 100 000, не менее
