Прибор защиты МПЗК-60РКС – прибор микропроцессорного ведения защиты и контрольных функций, используется для контроля скорости вращения конвейеров различного исполнения, норий, транспортеров.

Устройство и работа прибора МПЗК-60РКС

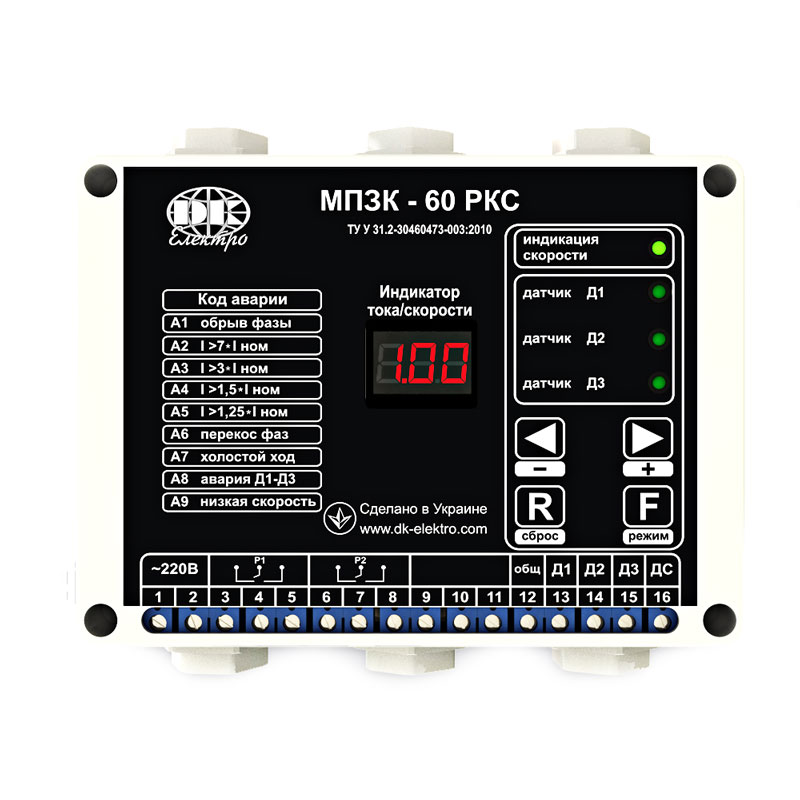

Устройство представляет собой корпус, выполненный из жаропрочного полипропилена, с размещенными, на лицевой панели средствами управления и индикации. Внутри корпуса, размещены электронные и силовые элементы.

Подключение силовых цепей, к устройству, производится без применения специальных клемных колодок, значения параметров питающей сети снимается за счет оригинальных вариаций трансформаторов.

При соблюдении всех условий использования, срок гарантийной эксплуатации устройства составляет – 18 месяцев.

При необходимости подключения к устройству оборудования, рабочие токи которого превышают допустимые значения, допускается использование трансформаторов тока, соответствующего номинала.

Использование, в конструкции устройства, современных средств контроля и управления позволяет:

  • Осуществлять защиту конструкционных частей конвейера во время обрыва или схода рабочей ленты с направляющих роликов.
  • Защита электропривода от недопустимых перегрузок в момент пуска, сверхтоков, прекосе фаз питающей сети, обрыве одной или более фаз.
  • Контроль рабочих параметров конвейера и их индикация на дисплее, также возможно подключение сигнальных устройств через, дополнительное, встроенное реле.

Контроль за режимами работы подключенного оборудования осуществляется с помощью индуктивных датчиков, контролирующих скорость вращения, также управление оборудованием может осуществляться с помощью датчиков контролирующих наполнение бункеров или выявляющих подпоры в трубопроводах.

Прибор защиты МПЗК-60РКС нужен для поддержания рабочего состояния:

№ п\п

Физический параметр

Цифры

1

Питающее напряжение, В

220

2

Частота работы (Герцы)

50

3

Пофазный контроль и защита от сверхтоков

Есть

4

Допустимый контролируемый ток подключенных электродвигателей

1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А

5

Сработка защиты (обрыв фазы)

1 секунда

6

Срабатывание токовой защиты, при превышении 1,25 от номинального значения, с

15

7

Срабатывание защиты от холостого хода, %

≤ 30% Iном

8

Время срабатывания защиты от холостого хода, с

180

9

Входы, цифровые

4

10

Выходы релейные

2

11

На контакты релейных выходов подается нагрузка, А

2

12

Режим работы

Продолжительный

13

Категория исполнения

IP20

14

Размеры устройства, мм

160х140х75

15

Вес устройства, кг

1
