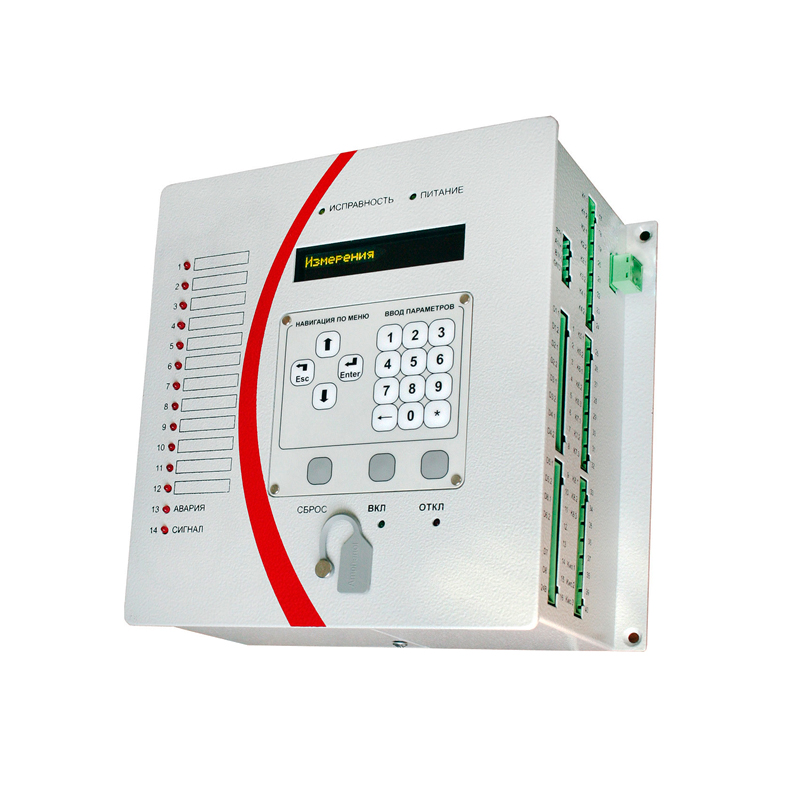

Устройство токовой защиты присоединений РЗЛ-05М
Описание
Устройство РЗЛ-05М предназначено для выполнения функций релейной защиты, автоматики и сигнализации присоединений трансформаторов, кабельных и воздушных линий электропередач напряжением до 6-35 кВ.
Область применения
Устройства устанавливаются в релейных отсеках КСО, КРУ, КРУН электрических станций и подстанций, а также на панелях и в шкафах РЗА, расположенных в релейных залах и пунктах управления.
Особенности
- Высокие эксплуатационные характеристики (гарантированная работа в сложных условиях эксплуатации (от минус 40 до +60 °С, группа М7, М43, сейсмостойкость).
- Универсальное питание устройства (переменное, постоянное, выпрямленное переменное, питание от токовых цепей).
- Наличие порта связи USB для связи с ПК и изолированного RS-485 для связи с АСУ.
- Свободное программирование дискретных входов, выходов, светодиодов.
- Дуговая защита с контролем тока.
- Количество назначаемых функциональных кнопок - до 10.
- Две группы уставок, управление наборами уставок по дискретному входу или АСУ.
- Цифровой осциллограф с суммарной длительностью записи более 30 минут.
Преимущества
- Местное управление кнопками с передней панели.
- 9 кнопок «быстрого» доступа к меню (функциональные клавиши).
- Реле сигнализации с памятью срабатывания (бистабильное).
- Встроенная схема шунтирования-дешунтирования электромагнитов отключения.
- Свободное программирование дискретных входов, выходов, светодиодов с помощью битовых уставок (48 значений).
- Возможность подключения внешних защит.
- Функция блокировки МТЗ от броска намагничиваемого тока.
- Возможность перепрограммирования схемы под требования Заказчика.
Характеристики
| Параметр | Значение |
| Напряжение оперативного тока, DC/AC | 90 - 254 B |
| Время готовности, не более | 0,25 с |
| Устойчивость к прерыванию напряжения питания, не менее | 0,5 с |
| Количество независимых каналов питания | 1 |
| Потребляемая мощность (по исполнениям) | 5-8 Вт |
| Количество токовых входов для питания устройства (от исполнения) | 2 |
| Диапазон входного тока длительно | 2,5 - 10,0 А |
| Номинальное значение входного фазного тока, А | 5 А |
| Количество фазных токов | 3 |
| Диапазон измеряемых значений | 0,1 - 150,0 А |
| Термическая стойкость токовых цепей: длительно / не более 1 с | 10 / 250 A |
| Номинальное значение тока 3I0 | 1 А |
| Диапазон измеряемых значений тока 3I0 | 0,01-4,00 A |
| Номинальное фазное напряжение | 100 В |
| Количество измеряемых линейных напряжений | 1 |
| Диапазон измеряемых напряжений | 0,5 - 150 В |
| Устойчивость к перегрузке входов напряжения длительно | 150 В |
| USB-интерфейс | 1 шт |
| Интерфейс RS-485 | 2 шт |
| Протокол обмена по RS-485 | Modbus RTU |
| Скорость передачи данных | 38400, 115200 бит/с |
| Количество входов | 8 |
| Номинальное напряжения AС/DС | 220 В |
| Уровень напряжения срабатывания | 132 - 176 В |
| Длительность сигнала на входе | не менее 40 мс |
| Входной ток (при напряжения 220 В) при включении | 20 мА |
| Входной ток (при напряжения 220 В) во включенном состоянии | 4 мА |
| Количество входов «Сухой контакт» | 2 |
| Номинальное напряжение | 24 B |
| Количество выходных реле | 9 |
| Напряжение коммутации DC | 300 В |
| Напряжение коммутации АC | 400 В |
| Ток замыкания и размыкания переменного напряжения | 5 А / 10 А |
| Ток размыкания постоянного напряжения при τ≤20мс | 0,3 А реле К1 - 0,6 А |
| Конструктивное исполнение | выступающее/утопленное |
| Габаритные размеры (ШхВхГ) | 225х220х100 мм |
| Светодиоды, всего/программируемые | 18/12 |
| Сопротивление изоляции, не менее | 50 МОм |
| Прочность изоляции импульс / продолжительно | 5 / 2 кВ |
| Масса | 3 кг |
Модификации
Модификации
Устройство токовой защиты РЗЛ-05М изготавливаются в таких типоисполнениях:
- РЗЛ-05М1-В(У) - многофункциональное устройство с ненаправленной МТЗ и ЗНЗ только с питанием от оперативного напряжения постоянного или переменного тока.
- РЗЛ-05М11-В(У) - дополнительно с дуговой защитой с тремя волоконно-оптическими датчиками (ВОД).
- РЗЛ-05М2-В(У) - устройство с ненаправленной МТЗ и ЗНЗ с питанием от оперативного напряжения и резервным питанием от токовых цепей фаз А и С.
- РЗЛ-05М12 - дополнительно с дуговой защитой с тремя ВОД.
- РЗЛ-05М3-В(У) - устройство с ненаправленной МТЗ и ЗНЗ с питанием от оперативного напряжения, резервным питанием от токовых цепей фаз А и С и функцией дешунтирования токовых цепей катушек выключателя.
- РЗЛ-05М13-В(У) - дополнительно с дуговой защитой с тремя ВОД.
- РЗЛ-05М4-В(У) - устройство с ненаправленной МТЗ и направленной ЗНЗ только с питанием от оперативного напряжения постоянного и переменного тока.
- РЗЛ-05М14-В(У) - дополнительно с дуговой защитой с тремя ВОД.
- РЗЛ-05М5-В(У) - устройство с ненаправленной МТЗ и направленной ЗНЗ с питанием от оперативного напряжения и резервным питанием от токовых цепей фаз А и С.
- РЗЛ-05М15-В(У) - дополнительно с дуговой защитой с тремя ВОД.
- РЗЛ-05М6-В(У) - устройство с ненаправленной МТЗ и направленной ЗНЗ с питанием от оперативного напряжения, резервным питанием от токовых цепей фаз А и С и функцией дешунтирования токовых цепей катушек выключателя.
- РЗЛ-05М16-В(У) - дополнительно с дуговой защитой с тремя ВОД.
