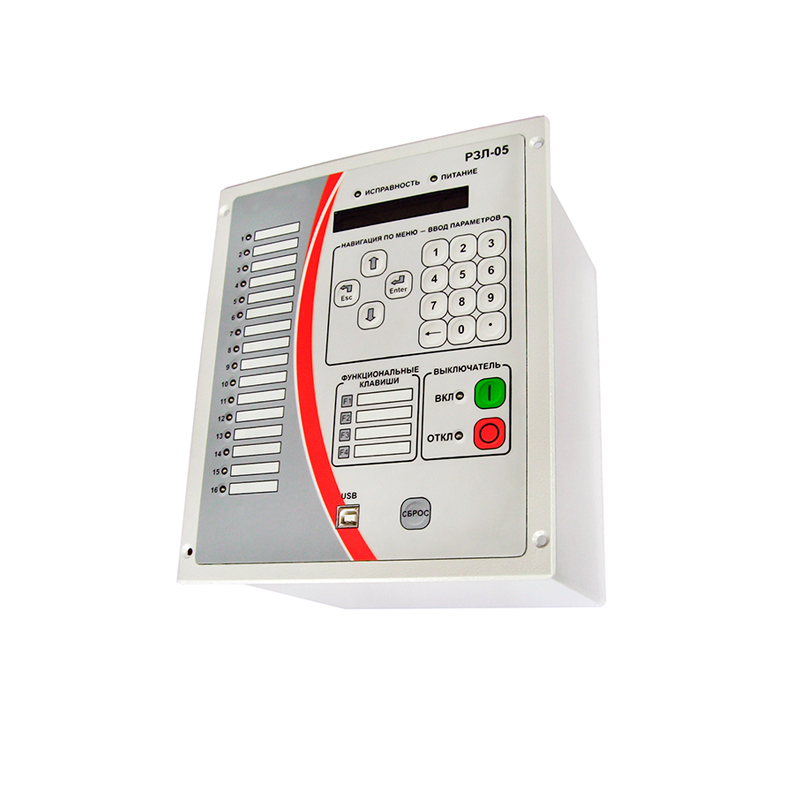

Устройство релейной защиты РЗЛ-05.В
Описание
Устройство релейной защиты РЗЛ-05.В предназначено для выполнения функций релейной защиты, автоматики, сигнализации, регистрации аварийных параметров, диагностики и управления выключателями различных присоединений напряжением 6 – 154 кВ комплектных распределительных устройств с постоянным, переменным или выпрямленным оперативным током, а именно:
- кабельных и воздушных линий электропередач;
- различных присоединений ввода и секционного выключателя 6 – 154 кВ;
- резервной защиты трансформатора напряжением 35 – 220 кВ.
Область применения
Устройства используются для установки в релейных отсеках КСО, КРУ, КРУН электрических станций и подстанций, а также на панелях и в шкафах РЗА, расположенных в релейных залах и пунктах управления.
Преимущества
- Защита, автоматика и управление элементами сети.
- Конфигурирование параметров работы через встроенный интерфейс или программно с помощью ПО, поставляемого вместе с устройствами: включени-/отключение функций, ввод параметров ступеней защиты и времени задержки для каждой ступени и т.д.
- Независимая конфигурация каждого дискретного входа.
- Гибкая настройка параметров.
- Дуговая защита при помощи волоконно-оптических датчиков с контролем тока с действием на отключение собственного и/или вводного присоединения.
- Три волоконно-оптических датчика для дуговой защиты.
- Энергонезависимая память настроек, осциллограмм аварий и журнал событий.
- Общее время записи осциллограмм 30 минут.
- Большое количество выходных реле, в т.ч. одно усиленное для коммутации высоких значений мгновенного тока, коммутаций в цепях с большой индуктивностью, и одно бистабильное, позволяющие обойтись без установки дополнительных реле.
- Настройка, а также передача текущих параметров, настроек, состояния оборудования, событий через интерфейс RS-485 по протоколу MODBUS RTU.
- Функции удаленного включения/отключения с использованием встроенных средств телеуправления по протоколу MODBUS RTU.
- Клеммы подключения проводов с фиксацией штекера в подключенном положении.
- Металлический корпус.
- USB интерфейс на передней панели.
- Самодиагностика в режиме реального времени.
- Два набора уставок.
- Два взаиморезервирующих блока питания от цепей оперативного тока.
- Сохранение работоспособности при неисправности цепей оперативного тока, с работой защиты от измерительных трансформаторов тока.
- Универсальный блок питания позволяет применять терминалы РЗЛ-05 на объектах с любым родом оперативного тока (переменным, выпрямленным, постоянным).
- Все внутренние цепи, в т.ч. цепи питания гальванически развязаны с внешними цепями; все внутренние контрольные цепи развязаны с цепями питания и цепями аналоговых сигналов.
- Высокая устойчивость к перенапряжениям в цепях питания и контрольных цепях.
- Резервирование аппаратных и программных средств для повышения надежности функции защиты, автоматики и обмена данными.
- Наличие дискретных входов, управляемых "сухим контактом", сохраняющими выполнение их функций при отключении оперативного питания.
- Гарантированная работа в сложных условиях эксплуатации (-40...+60 °С)
Характеристики
| Код ANSI | Наименование |
| 50/51 | Максимальная токовая защита (МТЗ) |
| 67 | Направленная МТЗ |
| 8 | Логическая защита шин (ЛЗШ) |
| Защита от перегрузки (ЗОП) | |
| 50N/51N | Токовая защита нулевой последовательности (ЗНЗ) |
| 27 | Защита максимального напряжения (ЗМН) |
| 59 | Защита от повышения напряжения (ЗПН) |
| 46BC | Защита от неполнофазного режима (ЗОФ) |
| Внешняя защита (ВнЗ) | |
| Дуговая защита (ДгЗ) | |
| 38/49T | Защита по температуре (ТмЗ) |
| Управление выключателем | |
| 50BF | Резервирование отказа выключателя (УРОВ) |
| 79 | Aвтоматическое повторное включение (АПВ) |
| Автоматическое включение резерва (АВР) | |
| Контроль выкатного элемента | |
| Контроль исправности цепей напряжения (КЦН) | |
| Контроль неисправности цепей выключателя (НЦВ) | |
| 74TCS | Контроль цепей отключения выключателя (КЦО) |
| 74TCS | Контроль цепей включения выключателя (КЦВ) |
| Параметры | Значения |
| Диапазон напряжения оперативного питания постоянного тока, В | 90 - 360 |
| Диапазон напряжения оперативного питания переменного тока, В | 60 - 254 |
| Время готовности к работе после подачи оперативного питания, с, не более | 0,3 |
| Устойчивость к прерыванию напряжения питания, с, не менее | 0,5 |
| Устойчивость при занижениях напряжения питания до 100 В, с, не более | 1,5 |
| Количество независимых каналов питания | 2 |
| Потребляемая мощность по одному каналу в дежурном режиме не более,Вт | 9 |
| Потребляемая мощность по одному каналу в режиме срабатывания защит, не более, Вт | 13 |
| Количество токовых входов для питания | 2 |
| Диапазон входного тока (длительно), А | 2,5 - 10 |
| Диапазон входного тока( кратковременно (3 с)), А | 150 |
| Диапазон входного тока (кратковременно (1 с)), А, не более | 250 |
| Время готовности к работе при питании от цепей тока при подаче тока 4,7 А по одной фазе или токов 2,5 А по двум каналам питания, с, не более | 0,45 |
| Время готовности к работе при питании от цепей тока: при подаче тока 5 А по двум фазам, с, не более | 0,35 |
| Потребляемая мощность, мощность при Іном=5А на одну фазу, Вт, не более | 11 |
| Количество входов | 3 |
| Номинальное напряжение постоянного тока, В | 24 |
| Тип входного сигнала | "сухой контакт" |
| Количество выходных реле | 13 |
| Максимальное коммутируемое напряжение постоянного тока, В | 300 |
| Максимальное коммутируемое напряжение переменного тока, В | 400 |
| Максимально допустимый ток через контакты - длительно, А | 10 (реле К1 – 20 А) |
| Ток замыкания и размыкания переменного напряжения (250 В, cosφ=0,6), А, не более | 5 (реле К1 – 10 А) |
| Ток размыкания постоянного напряжения 250 В при активно-индуктивной нагрузке с постоянной времени L/R не более 20 мс, А, не более | 0,2 (реле К1 – 0,4 А) |
