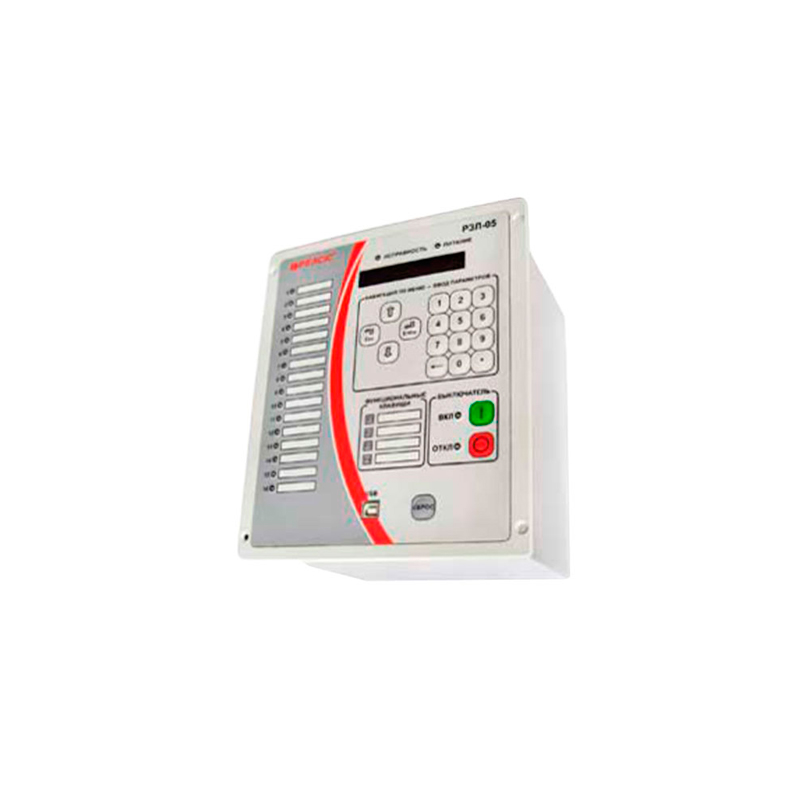

Устройство релейной защиты РЗЛ-05.ТН01

No votes yet

Устройство релейной защиты РЗЛ-05.ТН01 предназначено для выполнения функций релейной защиты и автоматики, управления, регистрации и сигнализации трансформатора напряжения 110-35-10(6) кВ комплектных распределительных устройств на энергетических, промышленных объектах.

Функциональные возможности

Устройства РЗЛ-05.ТН01 обеспечивают следующие эксплуатационные возможности:

  • выполнение функций защит, автоматики и управления, определенных в ПУЭ и ПТЭ;
  • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.) через меню или с персонального компьютера;
  • местный и дистанционный ввод и хранение уставок защит и автоматики, защита паролем всех настроек и уставок, переключение двух программ уставок;
  • возможность настройки управления любым логическим входным сигналом с помощью программы конфигурирования свободно программируемой логики;
  • отображение текущих электрических параметров защищаемого объекта;
  • передачу параметров аварии, ввод и изменение уставок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
  • регистрацию событий и аварийных параметров, запись осциллограмм аварийных событий с привязкой к дате и времени;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функции защиты, автоматики

п/п
Код
ANSI
Наименование
Функции защиты
1 50V/51V Пуск МТЗ по напряжению и контроль уровня на секции
2 59N Ненаправленная защита нулевой последовательности(ЗНЗ)
3 59 Защита повышения напряжения(ЗПН)
4 27 Защита минимального напряжения (ЗМН) с контролем напряжения обратной последовательности U2
5   Защита максимального напряжения вспомогательного канала(ЗПН-В)
6   Защита от феррорезонансных процессов(ЗФП)
7 81H Защита от повышения частоты(ЗПЧ)
8   Защита от перегрева устройства
9   Изменение группы уставок по ДВ
Функции автоматики
10 81L Автоматическая частотная разгрузка (АЧР) и ЧАПВ
11   Автоматическое выключение резерва (АВР)
12   Восстановление схемы нормального режима после АВР (ВНР)
Функции контроля и сигнализации
13   Суммарная защита минимального напряжения (ЗМН-С) с контролем исправности цепей напряжения вспомогательного канала (КИЦН)
14   Контроль исправностей цепей напряжения вспомогательного канала (НЦН-В)
15   Контроль температуры ячейки
16   Контроль цепей напряжения (КЦН)

Рисунок 1. Схема подключения внешних цепей РЗЛ-05.И1ТНхх
Рисунок 1. Схема подключения внешних цепей РЗЛ-05.И1ТНхх

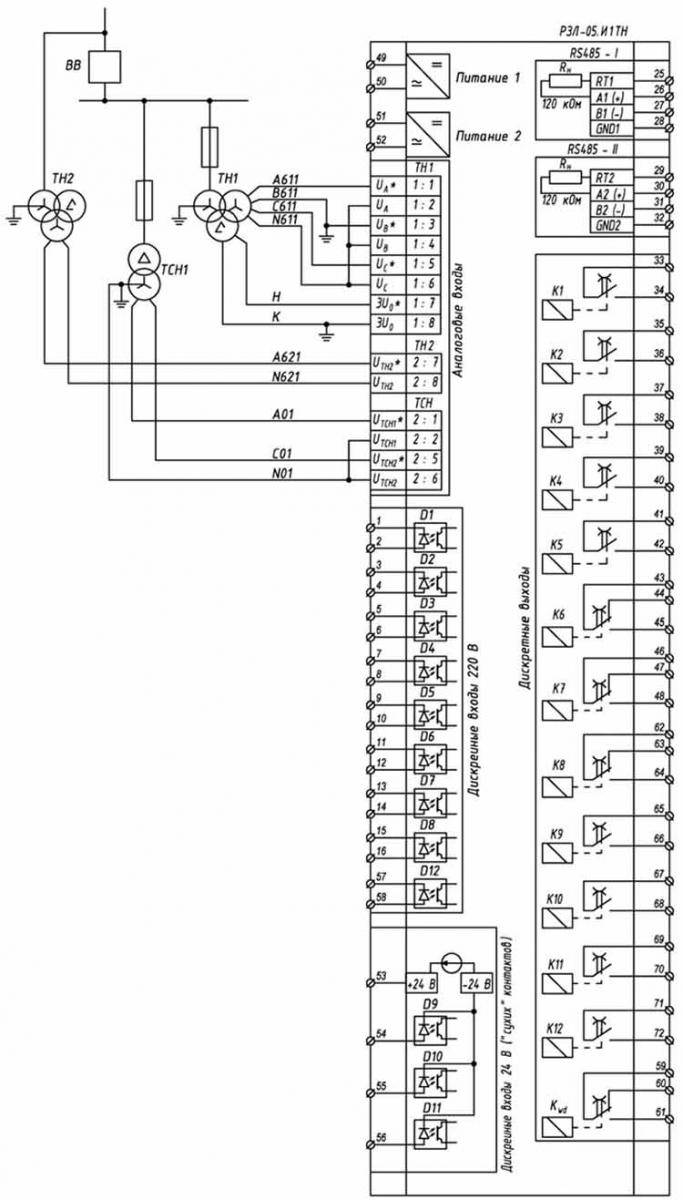

Рисунок 2. Схема подключения внешних цепей РЗЛ-05.И2ТНхх
Рисунок 2. Схема подключения внешних цепей РЗЛ-05.И2ТНхх

Устройство релейной защиты РЗЛ-05.ТН01 изготавливается в таких тиописполнениях:

  • РЗЛ-05.ТН01 - оперативное напряжение питания терминалов и дискретных входов - 220 В AC/DC; терминал защиты и управления ТН с подключением основного ТН1 с секции шин 1, вспомогательного трансформатора ТСН к секции шин 1, а трансформатора ТН2 до вводного выключателя;
  • РЗЛ-05.ТН02 - оперативное напряжение питания терминалов и дискретных входов - 220 В AC/DC; терминал защиты и управления ТН с подключением основного ТН1 к первой секции шин, ТН2 – ко второй секции шин, вспомогательного трансформатора ТСН до вводного выключателя.
