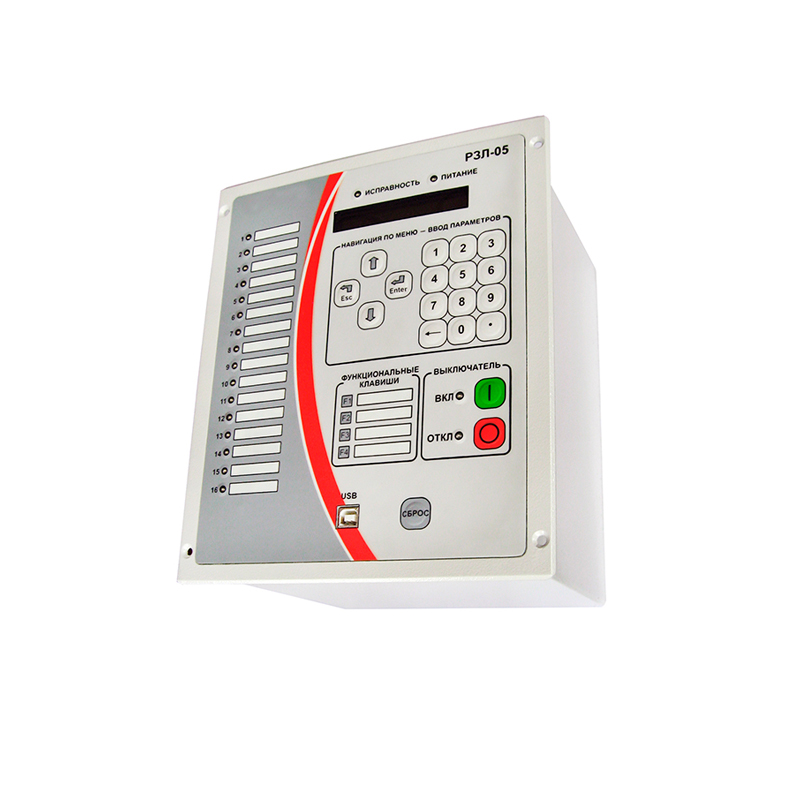

Устройство релейной защиты РЗЛ-05.Ф

Average: 8 (1 vote)

Устройство релейной защиты РЗЛ-05.Ф предназначено для выполнения функций релейной защиты, автоматики, сигнализации, регистрации аварийных параметров, диагностики и управления выключателями различных присоединений напряжением 6 - 154 кВ комплектных распределительных устройств с постоянным, переменным или выпрямленным оперативным током.

Область применения

Устройства используются для установки в релейных отсеках КСО, КРУ, КРУН электрических станций и подстанций, а также на панелях и в шкафах РЗА, расположенных в релейных залах и пунктах управления.

Функциональные возможности

Устройство РЗЛ-05.Ф обеспечивает следующие эксплуатационные возможности:

  • выполнение функций защит, автоматики и управления, определенных в ПУЭ и ПТЭ;
  • задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик, количество ступеней защиты и т.д.) через меню или с персонального компьютера;
  • местный и дистанционный ввод и хранение уставок защит и автоматики, защита паролем всех настроек и уставок, переключение двух программ уставок;
  • контроль и индикацию положения выключателя, а также контроль исправности его цепей управления;
  • возможность настройки управления любым логическим входным сигналом с помощью программы конфигурирования свободно программируемой логики;
  • конфигурирование входных и выходных дискретных сигналов и светодиодной индикации по результатам выполнения функций защиты, автоматики, управления ВВ;
  • передачу параметров аварии, ввод и изменение уставок по линии связи;
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
  • получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях КРУ.
Функциональные возможности
Код ANSI Наименование
50/51 Максимальная токовая защита (МТЗ)
68 Логическая защита шин (ЛЗШ)
  Защита от перегрузки (ЗОП)
50N/51N Токовая защита нулевой последовательности (ЗНЗ)
46BC Защита от неполнофазного режима (ЗОФ
  Внешняя защита (ВнЗ)
  Дуговая защита (ДгЗ)
38/49T Защита по температуре (ТмЗ)
  Управление выключателем
50BF Резервирование отказа выключателя (УРОВ)
79 Автоматическое повторное включение (АПВ)
81L Автоматическое частотная разгрузка (АЧР/ЧАПВ)
  Контроль выкатного элемента
  Контроль неисправности цепей выключателя (НЦВ)
74TCS Контроль цепей отключения выключателя (КЦО)
74TCS Контроль цепей включения выключателя (КЦВ)
