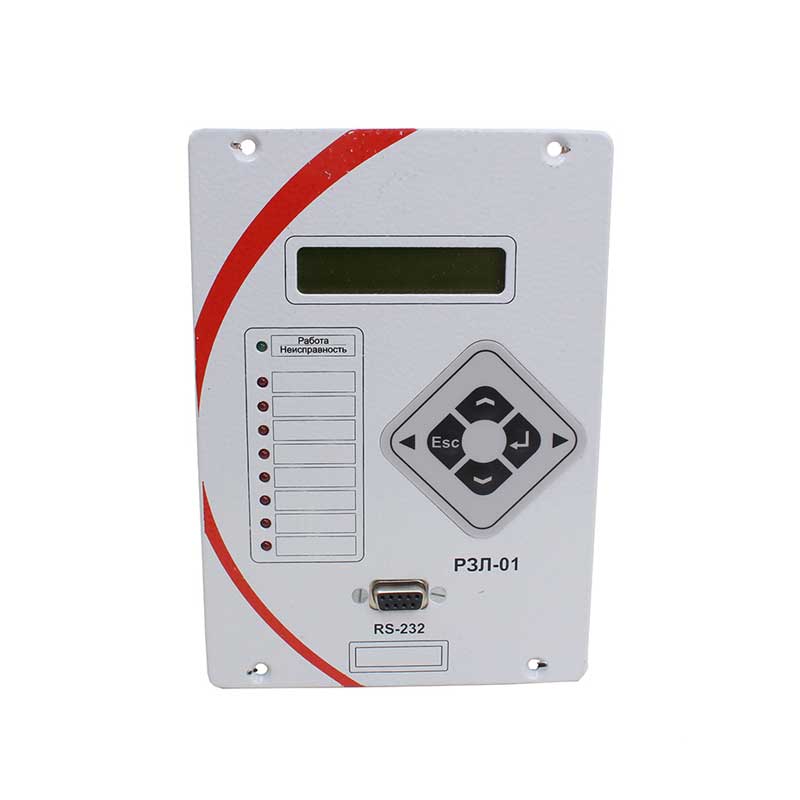

Микропроцессорное устройство релейной защиты и автоматики РЗЛ-01.02 относится к электронным коммутационным средствам для использования в электроцепях.

Назначение устройства РЗЛ-01.02

Устройство выполняет:

  • Защитные,
  • Автоматизационные,
  • Управляющие,
  • Сигнализационные

функции в:

  • Электроснабжающих трассах кабельного и воздушного типа с рабочим напряжением (6÷35)кв,
  • Коммутаторах вводного и секционного типа,
  • Защитных элементах трансформаторов.

Допустимо выполнение устройством функций главного или вспомогательного элемента РЗА в электрооборудовании, используемом на электростанциях и подстанциях сетевого или промышленного назначения.

Устройство и работа

Конструкционные особенности устройства РЗЛ-01.02 заключаются в:

  • Наличии интерфейса RS232/485,
  • Использовании протокола Modbus,
  • Наличии 1-го переключающего и 4-х замыкающих контактов,
  • Программировании и возможности блокировки уставок.

Правильное название

Устройство защиты РЗЛ-01.02

Питающее напряжение

(90÷250)В

Частота питающего напряжения

(50±5)Гц

Входной фазный ток (Iн)

Мощность потребления

5ВА

Мощность потребления дискретным каналом

0,4ВА

Токовый скачок при включении

10А в течение 0,01мс

Готовность к самотестированию

0,05с для питания напряжением

0,15с для питания током

Длительность самотестирования при включении

0,25с

Нижний предел фазового тока

Ток входных цепей

Допустимый продолжительный ток входных цепей

20А

Фазовая потребляемая мощность

2,5ВА

Мощность на выходе измерительного трансформатора

12ВА

Пределы токовых уставок ступени

(0,1÷25)Iн

Шаг изменения токовых уставок ступени

0,1Iн

Верхний предел временных уставок ступени

32с

Шаг изменения временных уставок ступени

50мс

Измерительная погрешность по току

<3%

Возвратный коэффициент (для Iизм менее МТЗ)

0,95

Пределы уставок тока переключения

(10÷1000)мА

Верхний предел уставок длительности переключения

32с (ЗНЗ)

1с (УРОВ)

Шаг изменения уставок длительности переключения

50мс

Верхний предел длительности работы ступеней

32с

Пределы длительности повторной готовности ступеней

(5÷32)с

Шаг изменения длительности работы и повторной готовности ступеней

100мс

Количество дискретных входов

6

Входное сопротивление

0,05МОм

Коммутационная способность

220В/5А/1кВА (cos ϕ 0,6)

250В/400мА (замыкание при τ 30мс)

30Вт (размыкание)

Продолжительный ток коммутации

Размер

180х125х230мм
