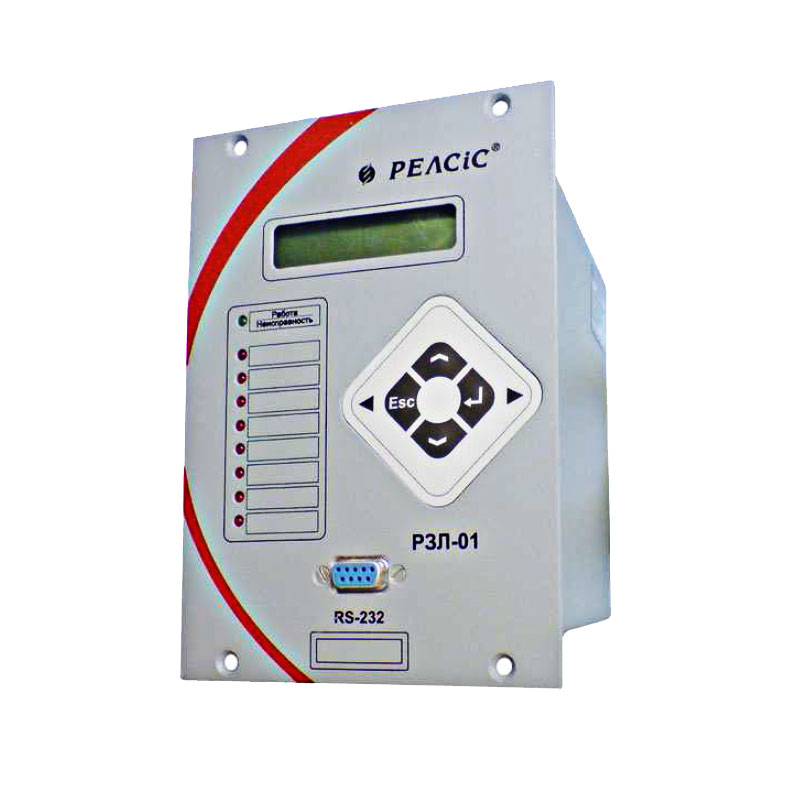

Микропроцессорное устройство релейной защиты и автоматики РЗЛ-01.01 относится к электронным коммутационным средствам для использования в электроцепях.

Назначение устройства РЗЛ-01.01

Устройство выполняет:

  • Защитные,
  • Автоматизационные,
  • Управляющие,
  • Сигнализационные

функции в:

  • Электроснабжающих трассах кабельного и воздушного типа с рабочим напряжением (6÷35)кв,
  • Коммутаторах вводного и секционного типа,
  • Защитных элементах трансформаторов.

Допустимо выполнение устройством функций главного или вспомогательного элемента РЗА в электрооборудовании, используемом на электростанциях и подстанциях сетевого или промышленного назначения.

Конструкция

Конструкционные особенности устройства РЗЛ-01.01 заключаются в:

  • Наличии интерфейсов RS485/232,
  • Использовании информационного протокола Modbus,
  • Блокировке ступеней программно или по дискретным входам,
  • Программном задании уставок,
  • Наличии 1-го переключающего и 4-х замыкающих контактов.

Правильная маркировка

Устройство защиты РЗЛ-01.01

Питающее напряжение

(90÷250)В

Диапазон рабочих частот

(50±5)Гц

Мощность потребления

5ВА

Мощность потребления активным выходом

0,4ВА

Токовый скачок при включении

10А/0,01мс

Готовность самотестирования

0,05с (питание напряжением)

0,15с (питание током)

Длительность самотестирования

0,25с

Сила переменного фазного тока на входе (Iн)

Пределы токовых уставок

(0,1÷25)Iн

Дискретность изменения токовой уставки

0,1Iн

Измерительная погрешность по току

<3%

Мощность потребления

<1ВА (токовая цепь)

Возвратный коэффициент

0,95 (для Iизм менее МТЗ)

Пределы уставок по току переключения

(10÷1000)мА

Пределы уставок по длительности переключения

(0,1÷1)с

Шаг изменения длительности переключения

100мс

Длительность функционирования ступеней АПВ

<32с

Длительность повторной готовности ступеней АПВ

(5÷32)В

Шаг изменения длительности функционирования и повторной готовности ступеней АПВ

100мс

Входное сопротивление

0,05МОм

Коммутационная способность по переменному току

220В/5А/1кВА при cos ϕ 0,6

Коммутационная способность по постоянному току

250В/400мА при τ 30мс (для замыкания)

30Вт (для размыкания)

Допустимый длительный ток через контакты

Управляющее напряжение дискретных входов

220В

Логическая 1 дискретного входа

>0,8Uном

Логический 0 дискретного входа

<0,45Uном

Термостойкость токовой цепи

50Iн (длительность 1с)

8Iн (продолжительная)

Размер

180х125х230мм
