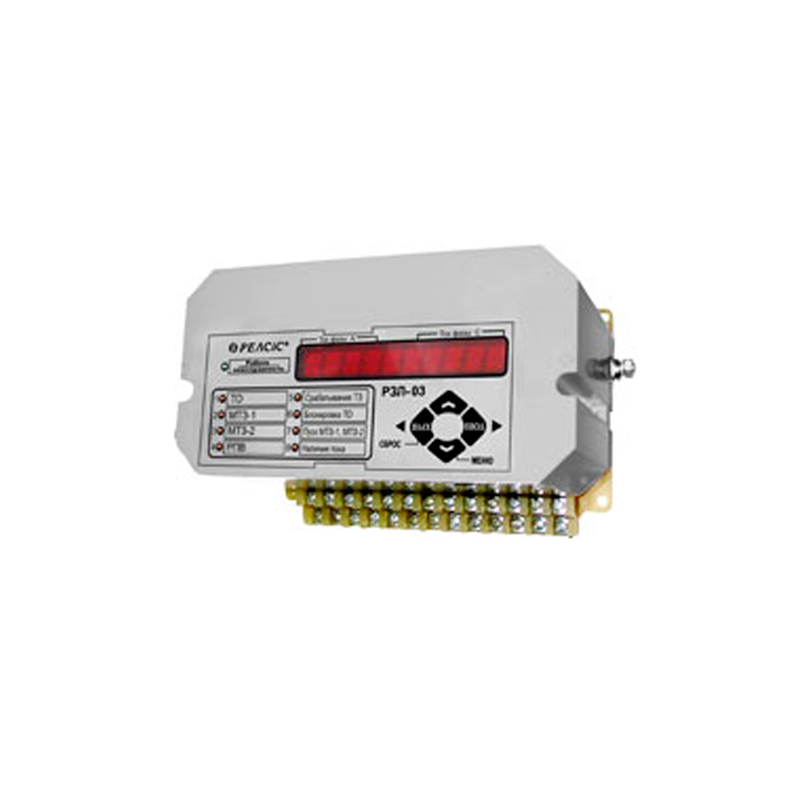

Микропроцессорное реле токовой защиты РЗЛ-03
Описание
Микропроцессорное реле токовой защиты РЗЛ-03 предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации воздушных и кабельный линий электропередачи напряжением 10(6) кВ., и может применяться для замены широко используемых реле РТ80, РТ90 и РС80М2, УЗА‑АТ.
Область применения
Реле токовой защиты предназначено для установки в релейных шкафах и отсеках КРУ, шкафах релейных залах и щитах управления подстанций 35‑10(6) кВ. Устройство может поставляться самостоятельно для использования на действующих объектах при их модернизации или реконструкции. Кроме того, устройство может входить в комплектные поставки при капитальном строительстве электроэнергетических объектов.
Эксплуатационные возможности
- Выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ
- Задание внутренней конфигурации (ввод/вывод защит и автоматики)
- Отображение с помощью светодиодных индикаторов состояния дискретных входов, пусков/работы МТЗ, неуспешного АПВ, ускорения МТЗ и т.п.
- Выбор типа времятоковой характеристики для второй ступени МТЗ
- Жесткое и свободное назначение дискретных выходов на функции пуска/работы МТЗ АПВ, ЛЗШ, ДВ
- Получение дискретных сигналов управления и блокировок в т. ч. квитирование аварий
- Измерение и индикация действующих значений токов основной частоты (50±5 Гц)
- Регистрация и хранение параметров (междуфазное КЗ и значение аварийного тока) последнего аварийного событий)
- Индикация до сброса (с запоминанием) срабатывания МТЗ ТО, АПВ и дискретного входа
- Индикация наличия тока
- Возможность сброса индикации с передней панели или дистанционно
- Питание схемы устройства только от контролируемых токовых цепей
- Непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы
- Блокировка всех выходов при неисправности устройства для исключения ложных срабатываний
- Гальваническая развязка всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности
Характеристики
| Номинальные входные сигналы Входной номинальный переменный ток фаз, Iн Частота переменного тока |
5 A 50 Гц |
| Оперативное питание Напряжение оперативного питания Диапазон частоты Номинальная частота Потребляемая мощность, не более |
90-250 В /DС или АС/ 45–55 Гц 50 Гц 5ВА + 0,4 ВА на каждый вкл. дискретный выход |
| Максимальный бросок тока при подаче напряжения питания Кратковременное пропадание напряжения питания (при питании на Uном=220В) |
10А, 10 мкс |
| Источник питания от токовых цепей Диапазон вторичных токов фаз /по диапазонам/ Мощность, потребяемая от каждой из фаз при питании от цепей напряжения, не более Максимально допустимая мощность, снимаемая с измерительных трансформаторов |
1-2А / 2-4А / 4-8А 3 ВА 12 ВА |
| Максимальная токовая защита /МТЗ/ (ненаправленная) Двухступенчатая максимальная токовая защита: Диапазон уставок по току Диапазон уставок по времени Уставки ВВ для всех ступеней Точность измерения токов, погрешность не более Коэффициент возврата после снижения изм. тока ниже тока МТЗ При активности флага ускорения (оперативном ускорении) МТЗ, время регулируется |
1,5-99,9 А (шаг 0,1 А) 0,1-99,9 с (шаг 0,1 с) независимые / зависимые 3% 0,95 0,1-99,9 с (шаг 0,1 с) |
| Токовая отсечка /ТО/ Диапазон уставок по току срабатывания |
1,5-99,9 А (шаг 0,1 А) |
| Защита от однофазных замыканий на землю /ЗНЗ/ одноступенчатая ненаправленная (РЗЛ-03.400, РЗЛ-03.600) Диапазон уставок по току срабатывания Диапазон уставок по времени срабатывания Задание уставок по току и времени Номинальный ток |
0,015-0,15 А (шаг 0,0015 А) 0,1-99,9 с (шаг 0,1 с) программно с возможностью блокировки 0,16 А |
| Автоматическое повторное включение выключателя (АПВ) Возможность блокировки 1-го крата АПВ Диапазон времени работы 1-го крата АПВ |
Программно или по ДВ 0,1-99 с (шаг 0,1 с) |
| Дискретные входы (с оптической развязкой) в количестве Управляющее напряжение постоянное, Uном Отклонение порогов срабатывания Управляющее напряжение переменное, 50Гц, Uном Отклонение порогов срабатывания Входное сопротивление, не более |
3-4 220 В U«1» выше 0,6 Uном U«0» ниже 0,4 Uном 220 В U«1» выше 0,8 Uном U«0» ниже 0,45 Uном 50 кОм |
| Выходные дискретные сигналы Время замкнутого контакта выходного реле: - диапазон Коммутационная способность контактов реле: - при коммутации цепей переменного тока - при замыкании цепей постоянного тока - при размыкании цепей постоянного тока - длительно допустимый ток |
0,1-99,9 с (шаг 0,1 с) не более 220 В, 5 А, 1000 ВА (cosφ=0,6) 250 В, 0,4 А (τ=30 мc) 30 Вт 8А |
| Термическая стойкость токовых цепей кратковременная: – 1 секундная – 60 секундная |
до 200 А до 20 А |
| Электрическая прочность изоляции Цепей тока, включенных в разные фазы между собой и по отношению к корпусу, цепей напряжения и входных цепей питания по отношению к корпусу Остальных, гальванически развязанных, цепей (кроме выводов замыкающих контактов электромагнитных реле) Выводов замыкающих контактов электромагнитных реле |
2000 В переменного тока частоты 50 Гц в течение 1 минуты |
| Шунтирование / дешунтирование (РЗЛ-03.300, РЗЛ-03.500) Максимальный ток цепи шунтирования |
до 150 А (до 200 А) |
| Параметры помехозащищенности по ГОСТ29280 (EN61000-4-2–EN61000-4-11) Устойчивость входных цепей тока и напряжения к воздействию: 1) импульсов напряжения 2) высокочастотного сигнала с амплитудой – при продольной схеме включения – при поперечной схеме включения 3) снижения напряжения питания на время 500мс |
5 кВ, 1,2/50 мкс 3 положительных 3 отрицательных 2,5кВ 1кВ до 0 Uном |
| Климатические условия Предельное значение климатических факторов внешней среды при эксплуатации Хранение и транспортирование |
ГОСТ15543.1, ГОСТ15150-69 Исполнение УХЛ4, для стран с умеренным климатом, от минус 40 до +55°С ГОСТ15543.1,ГОСТ15150 Исполнение УХЛ3.1, от -40 до +70°С |
| Основные параметры и размеры: Питание устройства источник переменного (50 Гц), постоянного, выпрямленного тока Токовые цепи фаз Габаритные размеры Масса устройств РЗЛ-03 (в зависимости от модификации) |
от 90 до 250 В A и C 125х185х128 мм до 3 кг |
