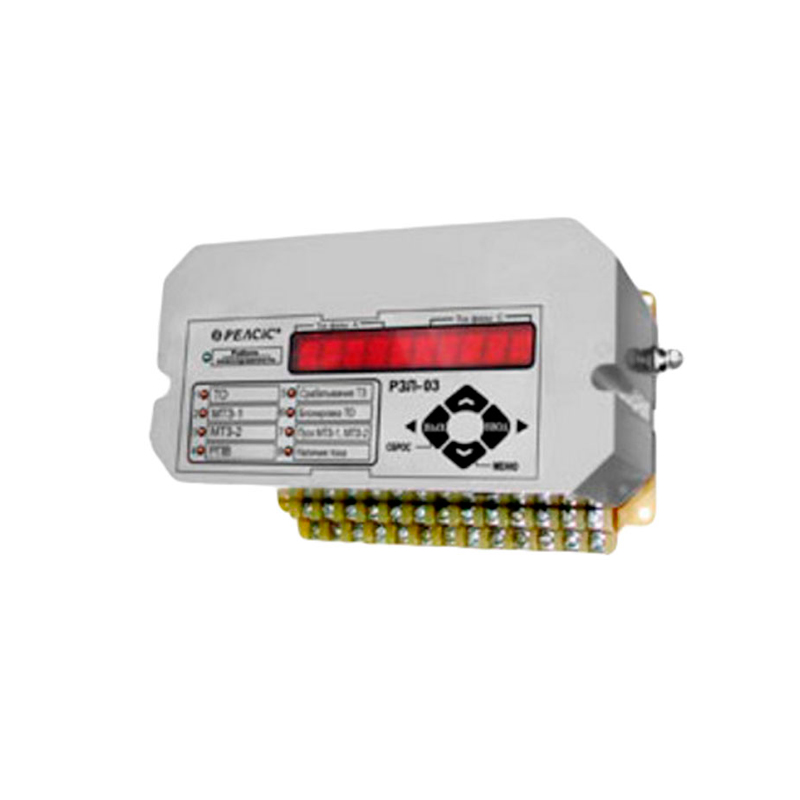

Упрощенные устройства релейной защиты, автоматики РЗЛ-03.3хх (с дешунтрованием)

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройство релейной защиты микропроцессорное серии РЗЛ-03.3хх предназначено для выполнения функций релейной защиты, автоматики, управления и сигнализации воздушных и кабельный линий электропередачи напряжением 10(6) кВ., и может применяться для замены широко используемых реле РТ80, РТ90 и РС80М2, УЗА-АТ.

Электромеханические реле (РТ80, РТ90) морально и физически устарели, не позволяют добиться высокой точности, быстродействия, а также выполнить сложные времятоковые характеристики. Кроме того, они требуют мощных источников питания оперативным током, а также большой мощности измерительных трансформаторов тока и напряжения. Для поддержания рабочего состояния защиты, выполненной на электромеханических реле, требуются значительные трудозатраты на техническое обслуживание.

Область применения

Устройство предназначено для установки в релейных шкафах и отсеках КРУ, шкафах релейных залах и щитах управления подстанций 35-10(6) кВ.

Устройство может поставляться самостоятельно для использования на действующих объектах при их модернизации или реконструкции. Кроме того, устройство может входить в комплектные поставки при капитальном строительстве электроэнергетических объектов.

Конструкция изделия

Конструктивно устройство состоит из двух устройств, выполненных в пластмассовых негорючих корпусах: устройство серии РЗЛ-03.1хх и блока БШД-01 (БШД-01.200). Устройство РЗЛ-03.3хх выпускается в следующих конструктивных исполнениях:

  • РЗЛ-03.3хх- выступающий монтаж;
  • РЗЛ-03.3хх У- утопленный монтаж.

Устройство РЗЛ-03.300 могут выполнять функции отключения высоковольного выключателя от внутренних защит по схемам шунтирования/дешунтирования до 150 А. Для этого все устройства серии РЗЛ-03.300 комплектуются отдельным блоком шунтирования / дешунтирования. При этом устройства РЗЛ-03.300 необходимо включать по приведенным ниже схемам.

Эксплуатационные возможности

  • выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
  • задание внутренней конфигурации (ввод/вывод защит и автоматики);
  • отображение с помощью светодиодных индикаторов состояния дискретных входов, пусков/работы МТЗ, неуспешного АПВ, ускорения МТЗ и т.п.;
  • выбор типа времятоковой характеристики для второй ступени МТЗ;
  • жесткое и свободное назначение дискретных выходов на функции пуска/работы МТЗ АПВ, ЛЗШ, ДВ;
  • получение дискретных сигналов управления и блокировок в т. ч. квитирование аварий;
  • измерение и индикация действующих значений токов основной частоты (50±5 Гц);
  • регистрация и хранение параметров ( междуфазное КЗ и значение аварийного тока) последнего аварийного событий);
  • индикация до сброса( с запоминанием)срабатывания МТЗ ТО, АПВ и дискретного входа;
  • индикацию наличия тока; • возможность сброса индикации с передней панели или дистанционно;
  • питание схемы устройства только от контролируемых токовых цепей
  • непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
  • блокировка всех выходов при неисправности устройства для исключения ложных срабатываний;
  • гальваническая развязка всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности.

Функции устройства

  1. Максимальная токовая защита (МТЗ)
  2. Ток МТЗ (может иметь 2 ступени) и время ступени задаются с помощью общих для двух фаз уставок. Количество активных ступеней МТЗ задается с помощью уставок. Есть возможность блокировать ступень по дискретному входу, вручную, либо по ТУ с помощью компьютера через USB.
  3. Ступень МТЗ-1 – двухфазная МТЗ с независимой характеристикой срабатывания.
  4. Ступень МТЗ-2 – с независимой или зависимой (пологой, крутой) времятоковой характеристикой, с возможностью работы в режиме защиты двигателя от асинхронного хода,а также с возможностью действия только на сигнал или только на отключение.
  5. В устройстве реализовано ускорение работы МТЗ. Для отключения выключателя от других защит предусмотрено ускорение по дискретному входу с временной выдержкой равной ТУСКОР. Выдержка времени ускорения и время ввода ускорения ТВВУСКОР имеют общие настройки для обеих ступеней МТЗ.

Токовая отсечка (ТО)

Токовая отсечка выполнена одноступенчатой без выдержки времени. Имеется возможности блокирования ТО по сигналу «Блокировка ТО» от ДВ.

Шунтирование/дешунтирование выключателя

Возможность включения/отключения выключателя (масляного) по схеме токового шунтирования/дешунтирования до 150/200 А.

Функция ЛЗШ

Функция ЛЗШ реализует быстрое отключение вводного и/или секционного выключателя при возникновении повреждения на шинах методом «от противного», то есть, на шинах фиксируется наличие аварийного тока при отсутствии пуска защит, установленных на всех присоединениях.

Функция ЛЗШ срабатывает, если существует факт пуска активной ступени МТЗ. На все время пуска МТЗ выходное реле, на которое функция была назначена, находится в замкнутом положении. После снижения тока (сброс пуска МТЗ) либо работы МТЗ, ЛЗШВ снимает сигнал с выходного реле без задержек.

Дискретные выходы

В устройстве имеются от 2 до 4 настраиваемых дискретных выхода (по исполнениям). Выходные реле устройства имеют гальваническое разделение цепей ДВ, питания с внешними цепями. Кроме отключения и включения выключателя при срабатывании внутренних функций защиты и автоматики, устройство обеспечивает дистанционное управление выключателем по ДВ.

Устройства имеет функцию «сигнального реле (РС)» с возможным ранжированием на одно из выходных реле (1 замыкающий контакт), в том числе для реализации сигнализации функций ТО, МТЗ.

Реле контроля исправности

При включении питания устройство проводит самодиагностику основных узлов схемы в течении 0,15с. По результатам диагностики происходит разблокирование или блокирование выходных реле и светодиодного индикатора « Работа/ Неисправность» устройства.

Дискретные входы

В устройстве имеются 3–4 (по исполнениям) с жестко и свободно назначаемых дискретных входа. Управление входами производится путем подачи на вход постоянного (в т.ч. выпрямленного) или переменного напряжения 220 (110) В.

Индикация

В устройстве имеется два средства индикации:

  • жестко назначенные и ранжируемые(по исполнениям светодиоды (8 шт);
  • светодиодный буквенно-цифровой дисплей;

На светодиодном дисплее в нормальном режиме отображаются текущие значения фазных токов в первичных/вторичных значениях (по выбору). Так же дисплей служит для просмотра и настройки параметров конфигурации.

Характеристики

Технические характеристики
Место установки Тип выключателя Исполнение РЗЛ-03 Общие функции* Особенности
ВВОД Вакуумный, маслянный без дешунтирования РЗЛ-03.101 ТО, МТЗ-1, МТЗ-2 1 ВХОД "ЛЗШ" напряжение + ускорение МТЗ
РЗЛ-03.106Д1 1 ВХОД "ЛЗШ" "Сухой контакт" + УРОВ
РЗЛ-03.107 ВЫХОД 1: Т0, МТЗ-1, ВЫХОД 2: МТЗ-2
РЗЛ-03.207 Блокировка МТЗ-1 напряжением (ЛЗШ)
Масляный с дешунтированием РЗЛ-03.305 ТО, МТЗ-1, МТЗ-2, дешунтирование 2 ВХОДА "ЛЗШ" "Сухой контакт"
СЕКЦИЯ Вакуумный, масляный без дешунтирования РЗЛ-03.105Д2 ТО, МТЗ-1, МТЗ-2 2 ВХОДА "ЛЗШ" "Сухой контакт" + ускорение МТЗ
Масляный с дешунтированием РЗЛ-03.305 ТО, МТЗ-1, МТЗ-2, дешунтирование 2 ВХОДА "ЛЗШ" "Сухой контакт" + ускорение МТЗ
ЛИНИЯ Вакуумный без дешунтирования РЗЛ-03.102 ТО, МТЗ-1, МТЗ-2, ускорение МТЗ, ЛЗШ оперативное ускорение
РЗЛ-03.103 квитирование по ВХОДУ, блок. МТЗ-1 по ВХОДУ
РЗЛ-03.104 2 ВЫХОДА "ЛЗШ" + блок. МТЗ-1 по ВХОДУ
РЗЛ-03.108 ВЫХОД 1: Т0, МТЗ-1, ВЫХОД 2: МТЗ-2
РЗЛ-03.201 АЧР/ЧАПВ + квитирование по ВХОДУ
РЗЛ-03.403 Ненаправленная ЗНЗ
РЗЛ-03.202 ТО, МТЗ-1, МТЗ-2, ускорение МТЗ, АПВ Блок. АПВ по ВХОДУ
РЗЛ-03.203 Пуск АПВ по ВХОДУ
РЗЛ-03.205 Блок. АПВ по ВХОДУ
РЗЛ-03.608 Ненапрвленная ЗНЗ, блок. АПВ по ВХОДУ
Масляный с дешунтированием РЗЛ-03.303 ТО, МТЗ-1, МТЗ-2, ускорение МТЗ, ЛЗШ квитирование + блок. МТЗ-1 по ВХОДУ
РЗЛ-03.304 2 ВЫХОДА "ЛЗШ" + блок. МТЗ-1 по ВХОДУ
РЗЛ-03.502 АПВ + 1 ВЫХОД "ЛЗШ", Запрет АПВ по ВХОДУ
Универсальное исполнение РЗЛ-03.206 ТО, МТЗ-1, МТЗ-2, ускорение МТЗ, АПВ, АЧР/ЧАПВ, НЦВ Запрет АПВ по ВХОДУ, АЧР/ЧАПВ по ВХОДУ, 1 ВЫХОД "ЛЗШ"

*ТО МТЗ-1 и МТЗ-2 для устройств РЗЛ-03 выполнены в двухфазном исполнении
