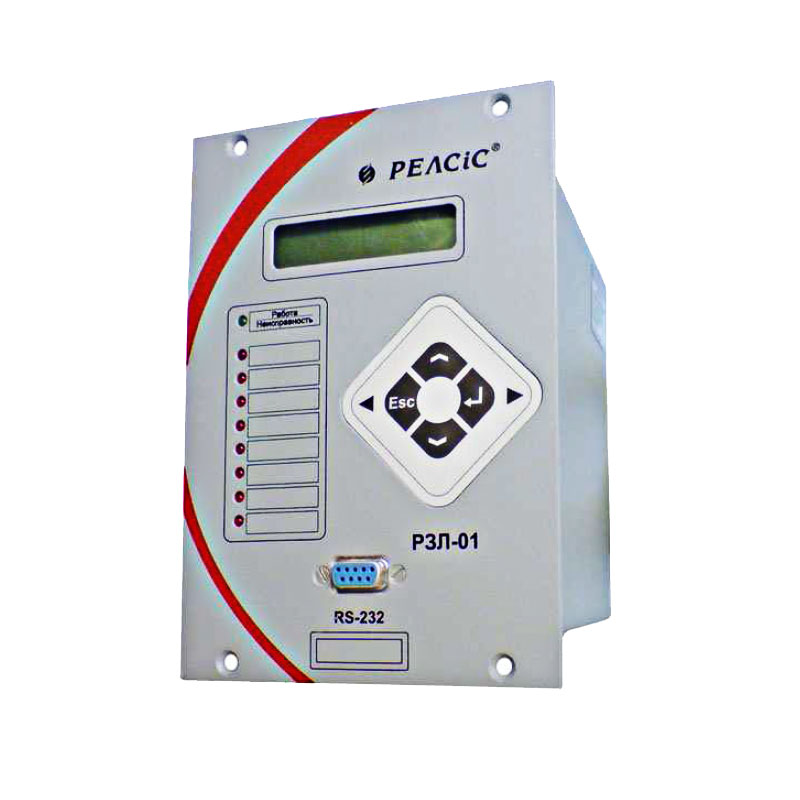

Устройство РЗЛ-01.03
Описание
Микропроцессорное устройство релейной защиты и автоматики РЗЛ-01.03 относится к электронным коммутационным средствам для использования в электроцепях.
Назначение устройства РЗЛ-01.03
Устройство защиты выполняет:
- Защитные,
- Автоматизационные,
- Управляющие,
- Сигнализационные
функции в:
- Электроснабжающих трассах кабельного и воздушного типа с рабочим напряжением амплитудой (6÷35)кв,
- Коммутаторах вводного и секционного типа,
- Защитных элементах трансформаторов.
Допустимо выполнение устройством функций главного или вспомогательного элемента РЗА в электрооборудовании, используемом на электростанциях и подстанциях сетевого или промышленного назначения.
Устройство и работа
Конструкционные и функциональные особенности РЗЛ-01.03 заключаются в:
- Наличии интерфейсов RS232/485,
- Использовании информационного протокола Modbus,
- Программировании и блокировке уставок,
- Наличии одного переключающего контакта,
- Наличии четырех замыкающих контактов,
- Наличии реле выявления неисправностей.
Характеристики
|
Как искать через интернет |
Устройство РЗЛ-01.03 |
|
Фазный ток на входе |
1А 5А |
|
Рабочая частота |
(50±5)Гц |
|
Питающее напряжение |
(90÷250)В |
|
Мощность потребления |
5ВА |
|
Мощность потребления входной цепью |
0,4ВА |
|
Амплитуда тока при включении |
10А в течение 0,01мс |
|
Допустимая длительность пропадания напряжения |
0,5с |
|
Длительность готовности к самотестированию |
0,05с (питание напряжением) 0,15с (питание током) |
|
Длительность самотестирования при включении |
0,25с |
|
Верхний предел продолжительного тока на входе |
20А |
|
Фазная мощность потребления |
2,5ВА (питание напряжением) |
|
Мощность на выходе измерительного трансформатора |
12ВА |
|
Верхний предел токовых уставок для защитной ступени (МТЗ) |
25Iн |
|
Шаг изменения токовых уставок для защитной ступени (МТЗ) |
0,1Iн |
|
Измерительная погрешность по току (МТЗ) |
|
|
Возвратный коэффициент (для Iизм менее МТЗ) |
0,95 |
|
Пределы уставок тока переключения (ЗНЗ) |
(0,01÷1)А |
|
Верхний предел уставок длительности переключения (ЗНЗ) |
32с |
|
Шаг изменения уставок длительности переключения (ЗНЗ) |
50мс |
|
Верхний предел уставок длительности работы и повторного включения ступеней АПВ |
32В |
|
Шаг изменения уставок длительности работы и повторного включения ступеней АПВ |
100мс |
|
Пределы уставок длительности включения (УРОВ) |
(0,1÷1)с |
|
Шаг изменения уставок длительности включения (УРОВ) |
0,1с |
|
Входное сопротивление |
0,05МОм |
|
Коммутационная способность |
220В/5А/1кВА (cos ϕ 0,6) 250В/400мА (замыкание при τ 30мс) 30Вт (размыкание) |
|
Продолжительный ток контактов |
8А |
|
Размер |
180х125х230мм |
