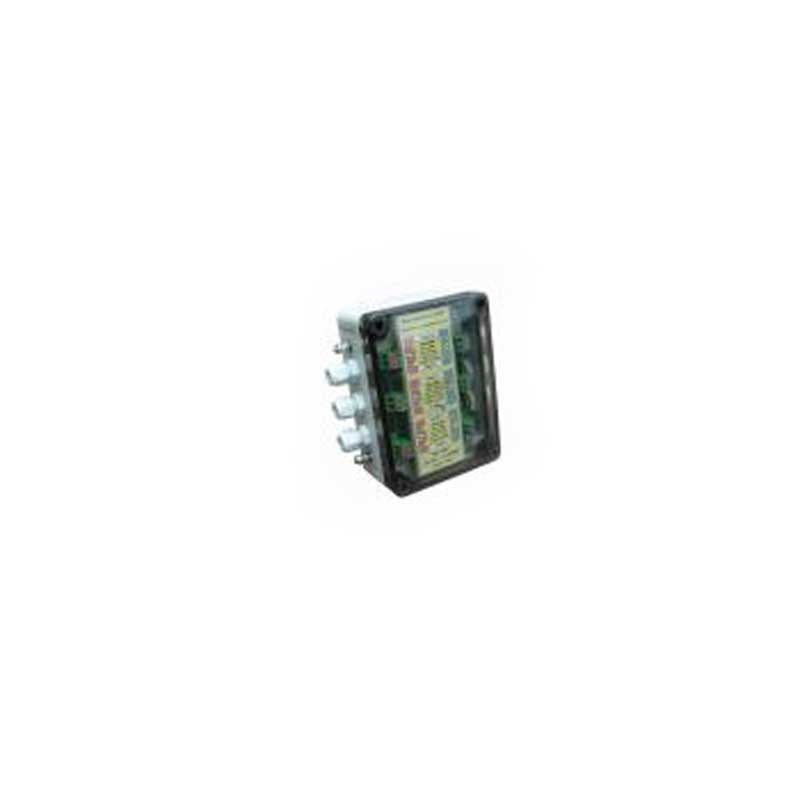

Блоки искрозащиты БИЗ-3

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блоки искрозащиты БИЗ-3 предназначены для обеспечения искробезопасности измерительных цепей преобразователей давления, разницы давления, температуры и интерфейсных каналов связи в системах измерения, контроля, сигнализации и диспетчеризации во взрывоопасных зонах эксплуатации оборудования.

Блоки с выходной искробезопасной цепью уровня "ib" (взрывобезопасный) или "iа" (особо взрывобезопасный) имеют маркировку взрывозащиты "ЕхiЬIIАХ" или «ЕхiаIIАХ» и соответствуют ГОСТ 22782.5.

Подсоединение к искробезопасным цепям блоков преобразователей и устройств, которые содержат сосредоточенную индуктивность и емкости, возможно лишь при согласовании с предприятием-производителем, на что указывает знак "X" в маркировке взрывозащиты блока.

Характеристики

  • степень защиты корпуса - ІР66;
  • габаритные размеры - 130x95x60 мм;
  • масса - 0,3 кг.
Параметры входных и выходных цепей блоков

Условное обозначение блока

Номер канала

Значение входящих сигналов

Uхх, В

Iкз, мА

Lдод, мГн

Сдод, мкФ

БИЗ - 3А

канал 1

32

250

1

1

канал 2

48

160

0,5

канал 3

32

250

1

БИЗ - 3Б

канал 1

48

160

1

0,5

канал 2

канал 3

БИЗ - 3В

канал 1

48

160

1

0,5

канал 2

канал 3

32

250

1
