Описание
Устройство дуговой защиты ПД-01М, ПД-02М – серия специализированных электротехнических средств защиты. Оба варианта исполнения функционируют на базе высокоточных оптических датчиков, отличаются высокой надежностью в эксплуатации, компактностью габаритов, а также легкостью монтажа и технического обслуживания. Устройство ПД-01М отличается наличием внешнего емкостного накопителя, а также функцией предварительной настройки уставок напряжения. Устройство ПД-02М отличается наличием дополнительного входного канала и увеличенным количеством исполнительных реле.
Назначение устройств ПД-01, ПД-02
Установки автоматической защиты данного типа предназначены для использования в качестве средства оперативной защиты контролируемой электросети от негативного воздействия дугового КЗ. Установки обрабатывают сигналы оптических датчиков и на их основании выполняют экстренное выключение распределительных устройств мощностью 6-10 кВ в случае фиксации дуги КЗ.
Конструкция

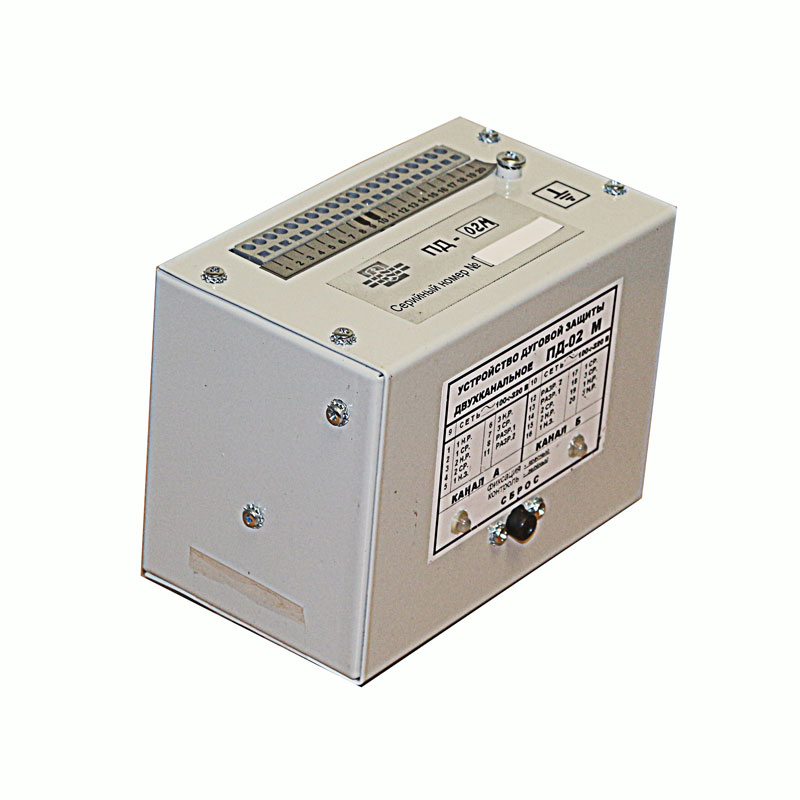

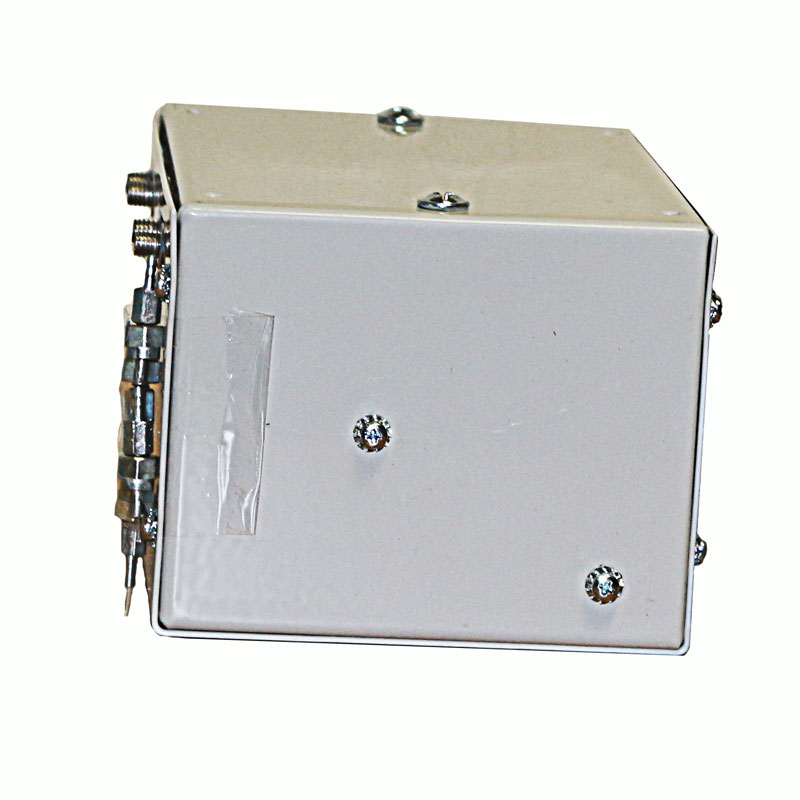

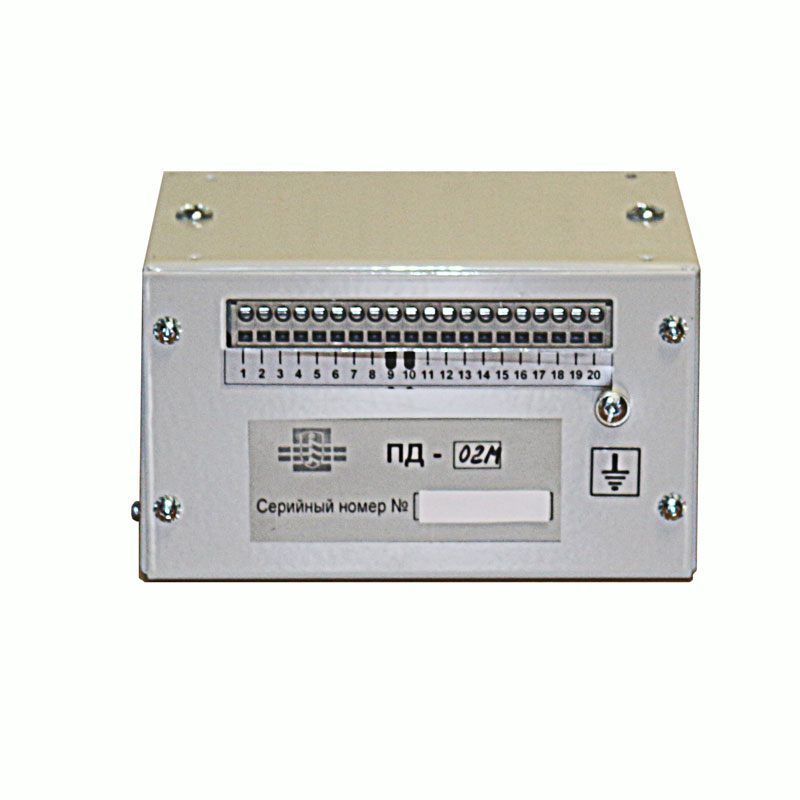

Устройство защиты изготовлено в форм-факторе закрытого металлического корпуса. На верхнюю панель выведены элементы управления, на боковой панели имеются клеммные разъемы для подключения кабеля датчиков. Прибор фиксирует сигналы оптических датчиков, чувствительных к световому потоку, формируемому дугой КЗ. При фиксации светового потока и получения соответствующего сигнала от датчика устройство оказывает прямое воздействие на выключатели контролируемого оборудования.
Характеристики
|
Какую модель можно выбрать |
Устройство ПД-01М |
Устройство ПД-02М |
|
Тип устройства |
Установка защиты от дуговых КЗ |
|
|
Тип работы устройства |
Непрерывный |
|
|
Количество каналов |
1 |
2 |
|
Параметры сети питания устройства |
Пост./перем. ток, 100 – 250 В |
Пост./перем. ток, 100 – 300 В |
|
Потребляемая мощность, Вт |
15,0 |
12,0 |
|
Чувствительность датчиков к току КЗ, минимум, А |
500,0 |
|
|
Время задержки срабатывания, максимум, мс |
30,0 |
|
|
Время сохранения, сработанного состояние, минимум, сек. |
0,25 |
|
|
Напряжение внешнего накопителя, В |
320,0 – 360,0 |
- |
|
Емкость внешнего накопителя, мкФ |
80,0 |
- |
|
Кол-во реле и датчиков: - волоконно-оптические датчики (ВОД) - исполнительные реле |
1 1 |
2 2 |
|
Мощность, коммутируемая реле, ВА |
1000,0 |
|
|
Время срабатывания исполнительных и сигнальных реле, мс |
40,0 |
|
|
Время сохранения работоспособности реле при отключении питания, сек. |
3,0 |
2,0 |
|
Коэффициенты уставок напряжения (Uном.) |
0,5/0,6/0,7/0,8 |
- |
|
Сопротивление изоляции цепей устройства, МОм |
20,0 |
|
|
Прогнозируемое время наработки на отказ, час |
25000 |
|
|
Средний срок службы, лет |
12 |
|
|
Габаритные характеристики устройства, мм. |
150х108х90 |
|
|
Весовые характеристики устройства (масса), кг |
1,5 |
|
Модификации
- Устройство дуговой защиты ПД-01М,
- Устройство дуговой защиты ПД-02М.
