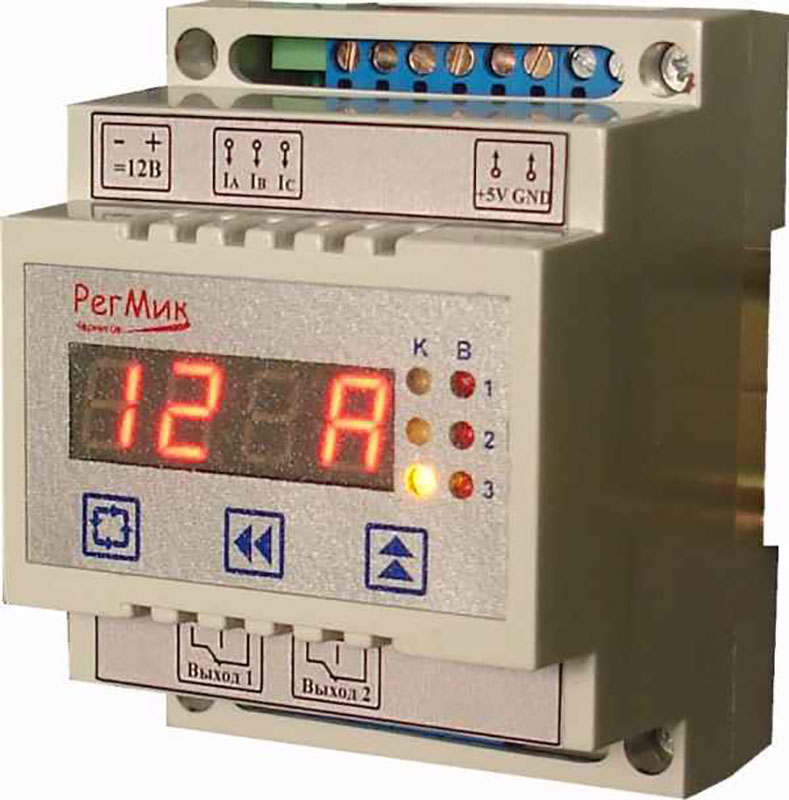

Устройства защиты двигателей с контролем напряжения и тока УЗ2

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройства защиты по напряжению и току УЗ2 предназначены для контроля и индикации параметров трехфазной сети, а также для защитного отключения электрооборудования и/или включения сигнализации в случае возникновения аварийной ситуации.

Аварийные ситуации:

  • выход питающего напряжения за заданные пределы;
  • отсутствие одной или двух фаз в трехфазной сети;
  • слипание фаз;
  • неправильное чередование фаз;
  • амплитудный сдвиг фаз;
  • перекос фаз;
  • превышение максимального тока потребления;
  • превышение температуры объекта защиты.

Устройства защиты измеряют значения напряжения и тока по каждой фазе отдельно и отображают их на встроенном цифровом индикаторе с одновременным контролем состояния трехфазной сети. Также, приборы позволяют отображать потребляемую мощность нагрузки по каждой фазе и суммарную. Приборы автоматически контролируют нахождение напряжения и тока внутри установленного диапазона измерений, правильность ввода параметров. По результатам контроля формируется сигнал “Ошибка”.

Приборы У32 позволяют выполнять функции:

  • измерение и отображение действующего или амплитудного значение напряжения(UA, UВ, UС);
  • действующего или амплитудного значения тока потребления (IА, IВ, IС);
  • пересчет и отображение мощности, потребляемой нагрузкой;
  • защитное отключение управляющего пускателя при возникновении аварийных ситуаций;
  • формирование сигнала “Ошибка”;
  • обмен данными с персональным компьютером по интерфейсу RS-485.

Устройства защиты питаются от любой фазы (на которой есть напряжение), тип датчика температуры - ТСМ - 50/100М. Измерение тока проводится датчиками типа ДТХ с выходным интерфейсом “Регмик”. Для измерения тока потребления необходимо подключить датчик тока в разрыв силовых цепей питания и нагрузки.

Технические характеристики
Наименование характеристики Значение величины
Номинальное напряжение питания, В 380
Частота сети, Гц 45 - 55
Потребляемая мощность, Вт не более 5
Заданное значение верхней границы по напряжению (максимальное значение напряжения), В от 0 до 599
Заданное значение нижней границы по напряжению (минимальное значение напряжения), В от 0 до 599
Время автоматического повторного включения после восстановления параметров напряжения, сек от 0 до 99
Заданное значение верхней границы по току (максимальное значение тока), А от 0 до 49,9
Время автоматического повторного включения после восстановления параметров тока, сек от 0 до 99
Период индикации измеренной величины, сек от 1 до 99
Период измерения, сек 1
Датчик температуры (только для УЗ2-Т) ТСМ 100М
Пределы измерения температуры, оС (только для УЗ2-Т) от -40 до +180
Заданное значение верхней границы срабатывания по температуре, оС (только для УЗ2-Т) от 25 до 180
Тип корпуса Z (DIN-реечный)
Габаритные размеры 89x67x65
Вес, кг (не более) 0,5
