Испытательные установки для проверки устройств релейной защиты серии Пт-01 4ка

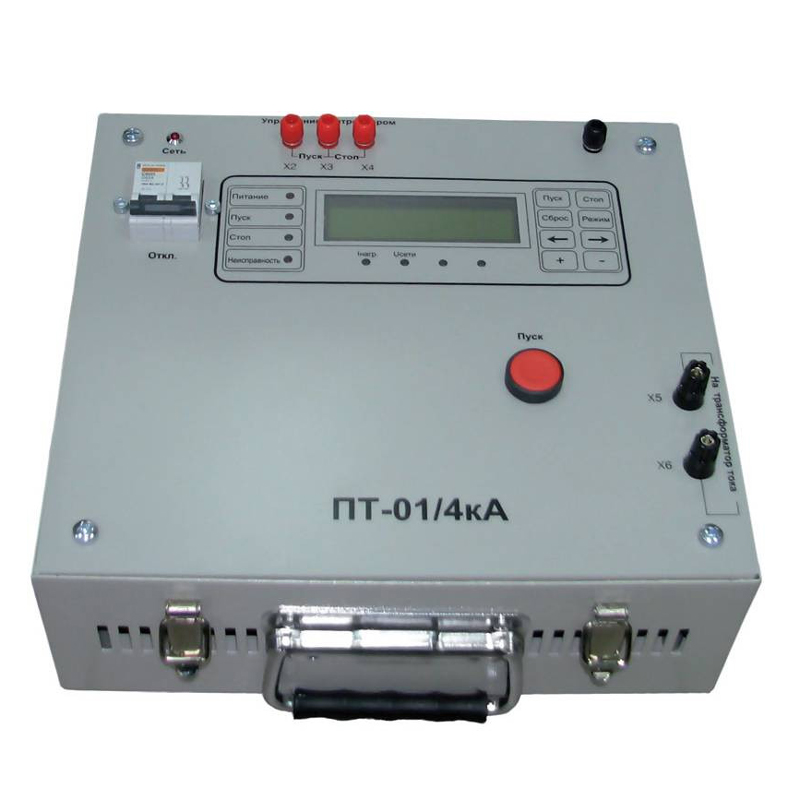

Испытательные установки Пт-01 4ка применяются для получения токов (до 4кА) необходимых при проверках автоматических выключателей, схем РЗА совместно с трансформаторами тока.

Устройство обеспечивает:

• получение регулируемого однофазного переменного тока;
• измерение с фиксацией установленных значений переменного тока;
• измерение временных характеристик проверяемых устройств;
• измерение регулируемого напряжения подаваемого на вход загрузочного трансформатора.

Электрическое пульта осуществляется от сети переменного тока частотой (50 ± 0,5) Гц с напряжением 220В. Максимальная потребляемая мощность по цепям питания не более 15 кВА (в режиме кратковременной перегрузки).

При номинальном напряжении питающей сети 220 В пульт позволяет получать плавно регулируемую величину тока до 5кА (кратковременно).

Включение нагрузки обеспечивается встроенным контактором, с помощью кнопки «пуск».

Устройство обеспечивает индикацию в цифровом виде:

• переменного тока до 5кА;
• напряжения питания до 300 В;
• времени от 1мс до 12 часов.

Погрешность индикации тока и напряжения не превышает ± 5%, времени ± 0,01с (после калибровки). Для проверки калибровки возможно подключение внешних измерительных приборов.

Измеряемые величины отображаются на цифровом дисплее. Измеренные значения тока и времени фиксируются по факту замыкания (размыкания) контакта управления, с последующим ручным или автоматическим сбросом при следующем измерении.
