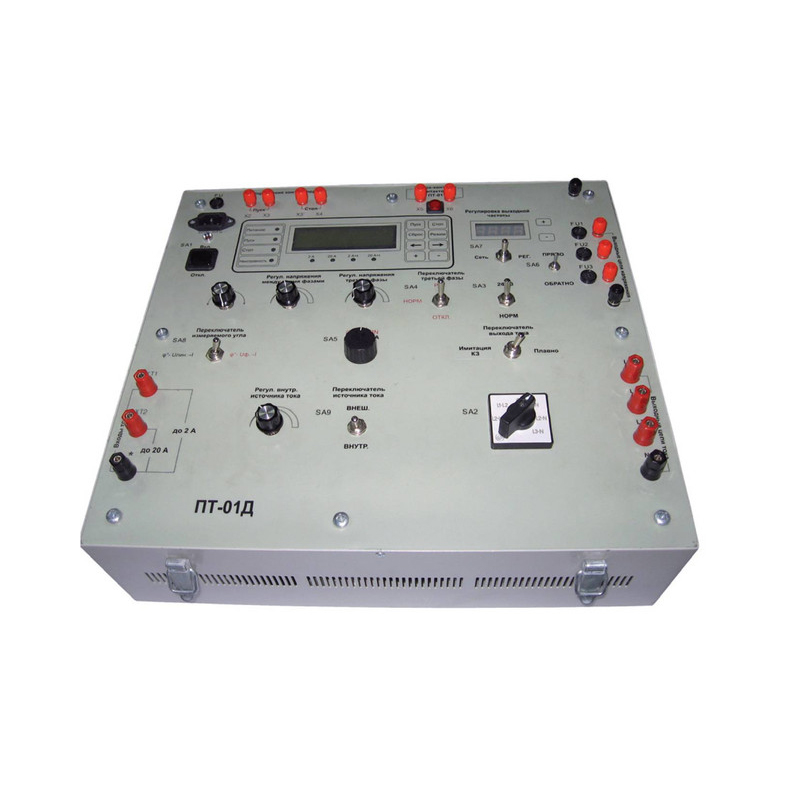

Испытательные установки для проверки устройств релейной защиты серии Пт-01Д

Испытательные установки для проверки устройств релейной защиты серии Пт-01Д предназначены для наладкии проверки защит (с фазозависимыми характеристиками) и элементов автоматики (реле частоты) на месте их установки или в лабораториях.

Подключение к сети предусматривается шнуром с трехконтактной вилкой, обеспечивающей заземление установки при питании от евророзетки с подключенным заземлением. При отсутствии такой розетки питание может осуществляться от обычной розетки с дополнительным подключением заземлителя к корпусу устройства через специально предусмотренный винт.

Пульт предназначен для эксплуатации в условиях умеренного климата в закрытых, сухих, отапливаемых помещениях при температуре окружающего воздуха от –10 до 40 ºС и относительной влажности до 80% при температуре 25 ºС, а также может использоваться при работе на открытом воздухе при условии исключения попадания на него водяных брызг и капель влаги.

Пульт обеспечивает:

• получение регулируемого трехфазного напряжения;
• регулирование и измерение угла сдвига фаз между током и напряжением;
• получение симметричного трехфазного напряжения с регулированием его величины между двумя фазами;
• получение регулируемого однофазного тока номинальной мощностью до 100 ВА (генератор) или до 500ВА (ЛАТР (опция));
• проверку устройств защиты в режиме имитации различных видов коротких замыканий;
• получение регулируемой частоты по токовым и напряженческим выводам. При использовании в качестве источника ЛАТРа, частота токовых выводов соответствует частоте сети.

Электрическое питание осуществляется от сети переменного тока частотой 50±2.5 Гц с напряжением 220 В ±15%. Максимальная потребляемая мощность 1000 ВА.

Установка позволяет получить:

• плавно регулируемое трехфазное напряжение от 0 до 120 В (выходная мощность по каждой фазе до 30 ВА);
• плавное регулирование напряжение третьей фазы от 0 до 70 В;
• симметричное трехфазное напряжение с регулировкой его величины между двумя фазами от 0 до 120 В;
• плавную регулировку тока от 0 до 20 А на нагрузку до 0,25 Ом (генератор) или 2 Ом (ЛАТР) ;
• плавную регулировку сдвига угла между током и любым междуфазным напряжением;
• регулируемую частоту по токовых и напряженческих выводах, в диапазоне от 45 до 52 Гц с дискретностью 0,01 Гц, нерегулируемую 150, 250 Гц.

Пульт обеспечивает индикацию в цифровом виде:

• переменного линейного напряжения до 200В;
• переменного фазного напряжения до 200В;
• сдвига угла между током и напряжением 0 – 360 электрических градусов;
• переменного тока в диапазонах до 2А и до 20А;
• времени от 1мс до 12 часов
• выходной частоты от 45 до 250 Гц.

Погрешность индикации тока и напряжения не превышает ± 2,5%, времени ± 1мс (после калибровки). Измерение угла с точностью ± 2 градуса. Для проверки калибровки возможно подключение внешних измерительных приборов.

Измеряемые величины отображаются на цифровом дисплее. Измеренные значения тока, напряжения, времени и угла фиксируются с последующим ручным или автоматическим сбросом при следующем измерении.
