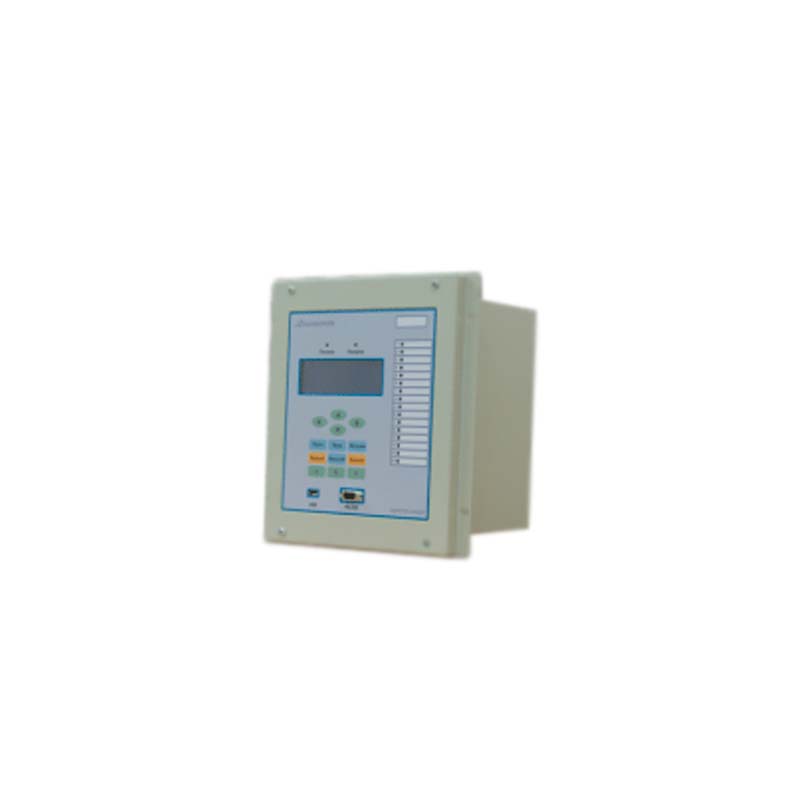

Приборный модуль релейной защиты и автоматики генератора G010

Приборный модуль релейной защиты и автоматики генератора G010 предназначен для применения в электросетях переменного тока с частотой 50 Гц в качестве микропроцессорного устройства релейной защиты, противоаварийной автоматики, регистрации, диагностики и управления выключателями.

Область применения

Приборный модуль релейной защиты и автоматики генератора может использоваться:

• на энергообъектах с различными типами подстанций и на электростанциях (тепловых, атомных, гидравлических и т.п.), находящихся в эксплуатации или вновь сооружаемых, с напряжением на шинах от 6 до 750 кВ.
• в составе АСУ в качестве подсистемы нижнего уровня.

Функциональные возможности

Приборный модуль релейной защиты и автоматики генератора G010 ПМ РЗА обеспечивает следующие функциональные возможности:

• выполнение функций противоаварийной автоматики и управления;
• задание внутренней конфигурации (ввод/вывод автоматики, выбор характеристик, количество ступеней, уточнение того или иного метода фиксации и комбинации входных сигналов и т.д. при санкционированном доступе) программным способом;
• местный ввод, хранение и отображение основной и резервных групп уставок автоматики;
• местный и дистанционный ввод, хранение и отображение эксплуатационных параметров;
• отображение текущих электрических параметров защищаемого объекта;
• регистрацию, хранение аварийных аналоговых электрических параметров защищаемого объекта и 660 событий с автоматическим обновлением информации, а также регистрацию текущих электрических параметров ("Осциллографирование");
• фиксацию токов и напряжений срабатывания;
• непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
• блокировку всех дискретных выходов при неисправности изделия для исключения ложных срабатываний;
• светодиодную индикацию неисправности по результатам оперативного контроля работоспособности ПМ РЗА;
• светодиодную индикацию наличия напряжения на выходе ВИП ПМ РЗА;
• конфигурирование светодиодной индикации по результатам выполнения функций автоматики, управления, по наличию входных, выходных сигналов ПМ РЗА;
• прием дискретных сигналов управления и блокировок, выдачу команд управления, сигнализации работы автоматики;
• конфигурирование входных и выходных дискретных сигналов;
• двухсторонний обмен информацией с АСУ или инструментальной ПЭВМ по стандартным последовательным каналам связи (RS-485, RS-232, USB, Ethernet);
• высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости к перенапряжениям, возникающим во вторичных цепях распредустройства;
• гальваническую развязку всех входов и выходов, включая питание, для обеспечения помехозащищенности.
