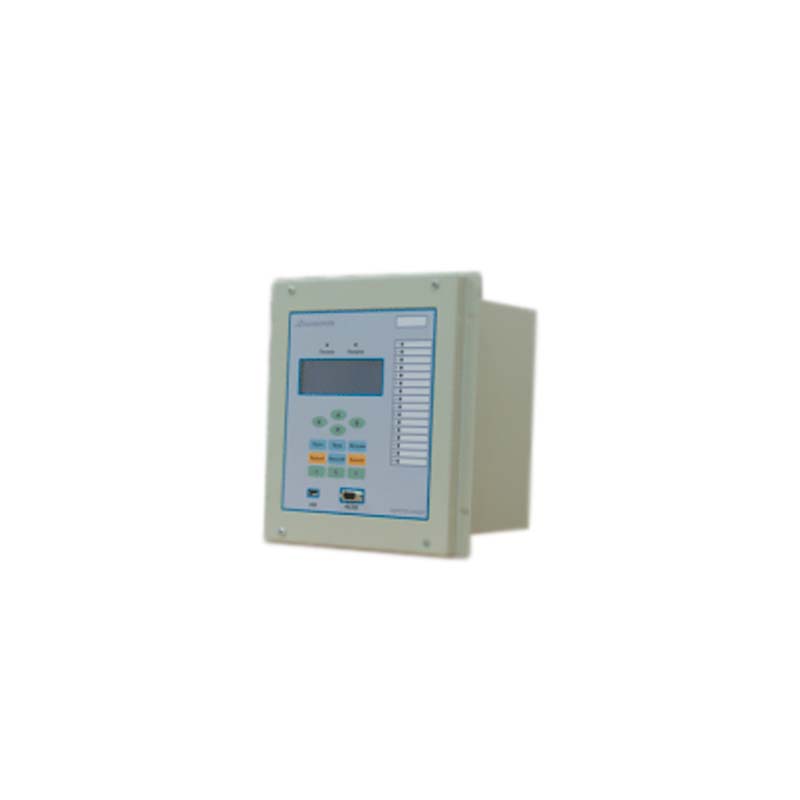

Приборный модуль релейной защиты измерительного трансформатора 6/10 кВ (TN02)

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Приборный модуль релейной защиты измерительного трансформатора 6/10 кВ (TN02) предназначен для применения в электросетях переменного тока с частотой 50 Гц в качестве микропроцессорного устройства релейной защиты, противоаварийной автоматики, регистрации аварийных параметров, диагностики и управления выключателями.

Область применения

Приборный модуль релейной защиты измерительного трансформатора может использоваться:

  • на энергообъектах, находящихся в эксплуатации или вновь сооружаемых, с напряжением на шинах 6 - 750 кВ.
  • в составе АСУ в качестве подсистемы нижнего уровня.

Функциональные возможности

Приборный модуль релейной защиты измерительного трансформатора 6/10 кВ (TN02) обеспечивает следующие функциональные возможности:

  • выполнение функций защит, автоматики и управления;
  • задание внутренней конфигурации устройства (ввод/вывод защит и автоматики, выбор характеристик защит, количество ступеней защиты, уточнение того или иного метода фиксации и комбинации входных сигналов и т.д. при санкционированном доступе) программным способом;
  • местный и дистанционный ввод, хранение и отображение двух групп уставок защит и автоматики;
  • местный и дистанционный ввод, хранение и отображение эксплуатационных параметров;
  • отображение текущих электрических параметров защищаемого объекта;
  • регистрацию, хранение аварийных аналоговых электрических параметров защищаемого объекта пяти последних аварий ("Цифровой регистратор") и до 1200 событий с автоматическим обновлением информации, а также регистрацию текущих электрических параметров ("Осциллографирование");
  • фиксацию напряжений аварийных режимов;
  • контроль исправности выключателя (при наличии функции);
  • непрерывный оперативный контроль работоспособности (самодиагностика) в течение всего времени работы;
  • блокировку всех дискретных выходов при неисправности изделия для исключения ложных срабатываний;
  • светодиодную индикацию неисправности по результатам оперативного контроля работоспособности ПМ РЗА;
  • светодиодную индикацию наличия напряжения на выходе ВИП ПМ РЗА;
  • конфигурирование светодиодной индикации по результатам выполнения функций защиты, автоматики, управления ВВ, по наличию входных, выходных сигналов ПМ РЗА;
  • прием дискретных сигналов управления и блокировок, выдачу команд управления, аварийной сигнализации;
  • конфигурирование входных и выходных дискретных сигналов;
  • двухсторонний обмен информацией с АСУ или инструментальной ПЭВМ по стандартным последовательным каналам связи RS-485, RS-232, USB, Ethernet;
  • высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости к перенапряжениям, возникающим во вторичных цепях распредустройства;
  • гальваническую развязку всех входов и выходов, включая питание, для обеспечения помехозащищенности.

Характеристики

Технические данные
Аналоговые входы токи (кол-во х номинал, А) 6х5; 2х0,04
напряжения (кол-во х номинал, В) 4х250
Дискретные входы обычные (шт.) 16
быстрые (шт.) 2
Дискретные выходы слаботочные (шт.) 16
быстрые (шт.) 2
силовые (шт.) 4
Габариты (ВхШхГ, мм) 322х297х253
Основные функции
Защита от замыканий на землю в сети с изолированной нейтралью (по уровню 3U0) 3 ст.
Защита от повышения напряжения +
Защита минимального напряжения 2 ст.
Орган минимального напряжения 3 ст.
Контроль цепей напряжения +
Количество групп уставок 2
Измерения (напряжения, частота) +
Самодиагностика +
Цифровой регистратор +
