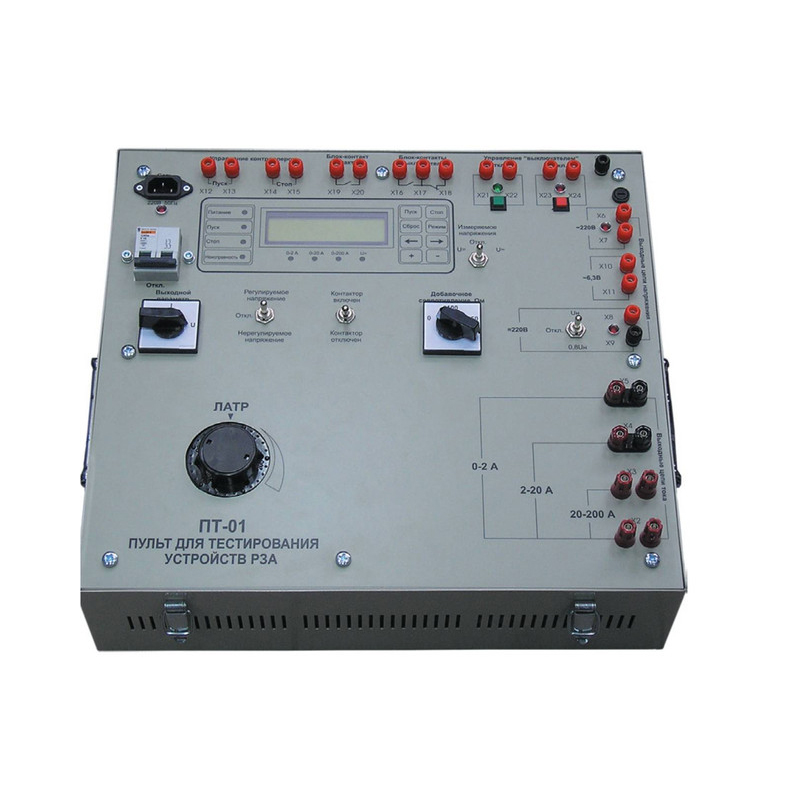

Испытательные установки для проверки устройств релейной защиты серии Пт-01

Испытательные установки для проверки устройств релейной защиты серии Пт-01

ПТ-01 обеспечивает:

• получение регулируемого однофазного переменного тока или напряжения;
• получение регулируемого или фиксированного выпрямленного со сглаживанием напряжения;
• получение фиксированного дополнительного пониженного напряжения переменного тока;
• измерение с фиксацией установленных значений переменного тока, переменного и постоянного напряжения;
• измерение временных характеристик проверяемых устройств;
• проверку работы защит и автоматики с действием на двухпозиционное реле, имитирующее выключатель.

Электрическое питание пульта осуществляется от сети переменного тока частотой (50 ± 0,5) Гц с напряжением 220 В. Максимальная потребляемая мощность по цепям питания не более 3,5 кВА (в режиме кратковременной перегрузки).

При номинальном напряжении питающей сети 220 В пульт позволяет получать следующие плавно регулируемые величины тока или напряжения:

• переменный ток от 0,02 до 200 А ПТ-01 и от 1 до 1000 А ПТ-01 с исполнением до 1000 А;
• переменное напряжение от 0 до 250 В при токе нагрузки до 10 А;
• переменное напряжение от 0 до 6,3 В при токе нагрузки до 20 А;
• выпрямленное сглаженное напряжение от 0 до 250 В при токе нагрузки до 1 А.

Пульт обеспечивает получение фиксированных значений напряжения (при номинальном напряжении питания и номинальной нагрузке цепи):

• выпрямленное сглаженное напряжение 215-220В при токе нагрузки 1 А;
• переменное напряжение 6,3 ± 0,5 В при токе нагрузки до 20 А (имитация 3Uo при проверке направленных защит от однофазных замыканий на землю);
• выпрямленное и сглаженное напряжение до 300В при токе до 20А (с помощью дополнительного блока).
