Описание
Терминал релейной защиты и автоматики серии СЕЗАМ-Т предназначен для выполнения функций релейной защиты, автоматики и управления двухобмоточного и трехобмоточного трансформатора.
Конструктивное исполнение
Серия СЕЗАМ обладает всеми стандартными функциями микропроцессорных защит – функциями защиты, измерения, автоматики, диагностики сети и коммутационного аппарата, самодиагностики, цифрового осциллографирования и связи по открытому протоколу MODBUS. При этом необходимо подчеркнуть, что устройство, соответствуя всем необходимым требованиям к перспективному развитию системы, не перегружено избыточными функциями, что позволяет обеспечить оптимальное соотношение цены и качества.

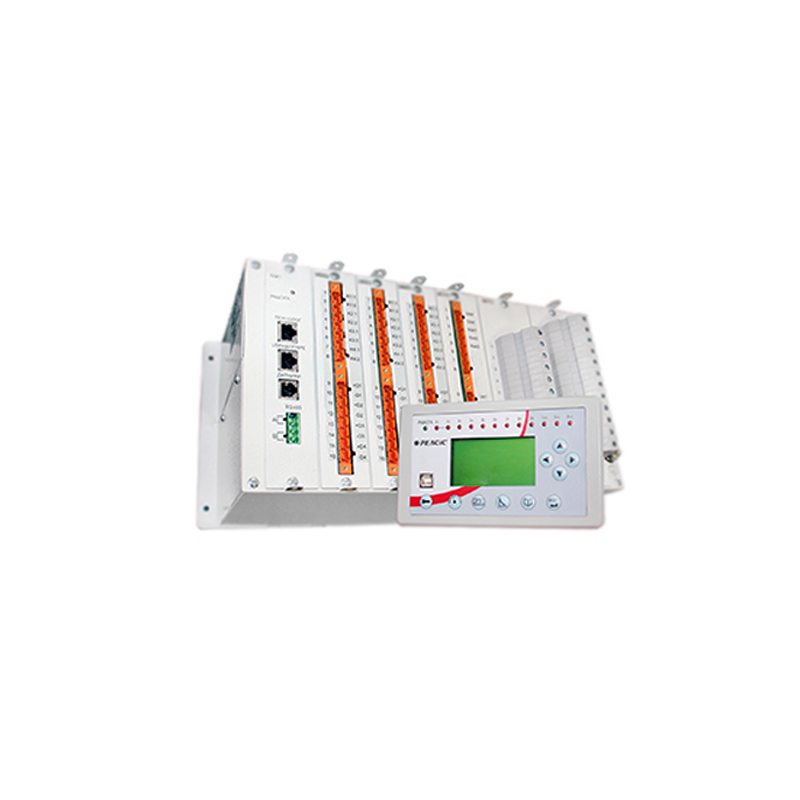

Базовый модуль, который устанавливается непосредственно в шкафах управления, и выносной пульт управления, который соединяется с основным блоком с помощью интерфейсного кабеля. Базовый модуль хранит и выполняет программу логики работы. Пульт управления хранит меню пользователя, выполняет функции отображения текущих параметров и редактирования уставок.
Пульт управления (ПМ) устанавливается в наиболее удобном для пользователя месте (например, на лицевой панели шкафа, на щитке управления) и обеспечивает пользовательский интерфейс ввода, вывода и индикации с помощью клавиатуры, светодиодов и ЖКИ. Пульт управления содержит интерфейс RS485 для подключения к БМ и интерфейс USB для подключения к персональному компьютеру.
Характеристики
| Код функции по ANSI |
Наименование параметра | Защита двухобмоточного трансформатора |
Защита трехобмоточного трансформатора |
||||||
| СЕЗАМ‑Т - 02.01 |
СЕЗАМ‑Т - 11.01 |
СЕЗАМ‑ТЗ - 10.01 |
СЕЗАМ‑ТЗ - 12.01 |
СЕЗАМ‑ТЗ - 14.01 |
|||||
| Функции защит | |||||||||
| ТО+МТЗ: | 4 ступени | 4 ступени | 4 ступени | 4 ступени | 4 ступени | ||||
| 50 | МТЗ отсечка | + | + | + | + | + | |||
| 51 | МТЗ независимая/зависимая (5 времятоковых характеристик) |
3/1 | 3/1 | 3/1 | 3/1 | 3/1 | |||
| 50V, 51V | с вольметровой блокировкой | 4 | - | 4 | - | - | |||
| 67 | направленная | 2 ступени | - | - | - | - | |||
| 50HS | Ускорение МТЗ | 4 | 4 | 4 | 4 | 4 | |||
| 50N 51N |
Защита от замыкания на землю по 3 Io: | - | 2 ступени | 2 ступени | - | 2 ступени | |||
| ЗНЗ отсечка | - | + | + | - | + | ||||
| ЗНЗ независимая /зависимая (5 времятоковых характеристик) |
- | 2/2 | 2/2 | - | 2/2 | ||||
| на высших гармониках | - | - | - | - | - | ||||
| 67N | Защита от замыкания на землю по 3 Io и 3 Uo направленная | - | - | - | - | - | |||
| 27 | Защита минимального линейного напряжения | - | 4 ступени | 4 ступени | - | 4 ступени | |||
| 27S | Защита минимального фазного напряжения | - | 4 ступени | 4 ступени | - | 4 ступени | |||
| 27D | Защита минимального напряжения прямой последовательности | - | - | - | - | - | |||
| 59 | Защита максимального линейного/фазного напряжения | - | - | - | - | - | |||
| 59N | Защита максимального напряжения нулевой последовательности | - | - | - | - | - | |||
| 46 | МТЗ обратной последовательности (защита от несимметрии питания) | 2 ступени | 2 ступени | 2 ступени | 2 ступени | 2 ступени | |||
| 47 | Защита максимального напряжения обратной последовательности | - | - | - | - | - | |||
| 46PD | Контроль исправности (симметрии) цепей тока | + | + | + | + | + | |||
| 37 | Минимальная токовая защита | - | - | - | - | - | |||
| Внешняя защита по ДВ с возможностью контроля тока | 5 ДВ | 5 ДВ | 5 ДВ | 5 ДВ | 5 ДВ | ||||
| 48 | Защита от затяжного пуска двигателя | - | - | - | - | - | |||
| 51LR | Защита от блокировки ротора двигателя | - | - | - | - | - | |||
| 38/49T | Защита от перегрева с измерением температуры внешними датчиками | + | + | + | + | + | |||
| 68 | Логическая селективность | - | - | - | - | - | |||
| 87T | Дифференциальная токовая отсечка (ДТО) | + | + | + | + | + | |||
| Дифференциальная токовая защита с торможением (ДЗТ) | + | + | + | + | + | ||||
| 87М | Дифференциальная защита двигателя | - | - | - | - | - | |||
| 78PS | Защита от обратной мощности | - | - | - | - | - | |||
| Функции автоматики | |||||||||
| 79 | Автоматическое повторное включение (АПВ), количество циклов | - | - | - | - | - | |||
| 50BF | УРОВ | 1 ступень | 1 ступень | 1 ступень | 1 ступень | ||||
| Автоматическое включение резерва (АВР) | - | - | - | - | - | ||||
| Автоматическое частотная разгрузка (АЧР) | - | - | - | - | - | ||||
| Автоматическое повторное включение по частоте (ЧАПВ) | - | - | - | - | - | ||||
| 66 | Ограничение количества пусков | - | - | - | - | - | |||
| Запрет пуска перегретого двигателя | - | - | - | - | - | ||||
| Функции управления и контроля | |||||||||
| Дистанционное (местное) ОТКЛ и ВКЛ выключателя по внешним командам | +(-) | +(-) | +(-) | +(-) | +(-) | ||||
| Оперативный ввод/вывод функций защиты и автоматики по внешним сигналам | + | + | + | + | + | ||||
| 69 | Блокировка включения | + | + | + | + | + | |||
| 30 | Сигнализация | + | + | + | + | + | |||
| 86 | Квитирование | + | + | + | + | + | |||
| 74 | Контроль цепи отключения | + | + | + | + | + | |||
| Контроль ресурса выключателя | + | + | + | + | + | ||||
| Сервисные функции | |||||||||
| Измерение токов | 8 | 8 | 10 | 10 | 10 | ||||
| Измерение напряжений | 4 | 4 | 4 | 4 | 4 | ||||
| Измерение частоты | - | - | - | - | - | ||||
| Фиксация токов отключения на момент аварии | + | + | + | + | + | ||||
| Фиксация напряжений на момент аварии | + | + | + | + | + | ||||
| Регистрация 250 событий с энергонезависимой паматью | + | + | + | + | + | ||||
| Осциллографирование с энергонезависимой памятью | + | + | + | + | + | ||||
| Интеграция в АСУ | + | + | + | + | + | ||||
| Управление наборами уставок по дискретному входу АСУ | 2 | 2 | 2 | 2 | 2 | ||||
| Аналоговые входные цепи | |||||||||
| Количество входов по току | 8 | 8 | 10 | 10 | 10 | ||||
| Количество входов по напряжению | 4 | 4 | 4 | 4 | 4 | ||||
| Количество датчиков температуры * | - | - | - | - | - | ||||
| Дискретные входные цепи | |||||||||
| Количество дискретных входов | 8 | 12 | 12 | 8 | 12 | ||||
| Количество выходов (реле) | 6 | 10 | 12 | 6 | 10 | ||||
