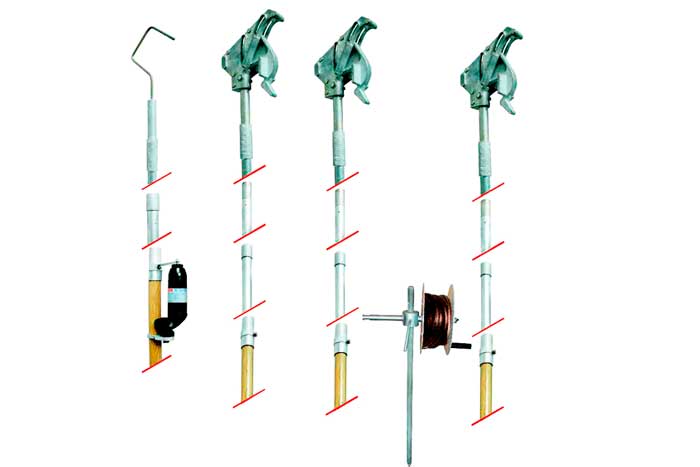

Комплект штанг КШЗ-04-10М
Описание
Комплект штанг КШЗ-04-10М предназначен для заземления проводов отключённых воздушных линий (ВЛ) напряжением 0,4-10 кВ непосредственно с поверхности земли.
Принцип действия
При номинальном напряжении 6-10 кВ указатель КШЗ-04-10М работает без заземления, содержит источник питания. Для ВЛ-0,4 кВ необходимо произвести заземление индикатора, чтобы исключить ложное срабатывание.
| Параметр | Значение |
| Диапазон рабочего напряжения, кВ | от 0,4 до 10 |
| Ток термической стойкости, кА/3 с | 4 |
| Количество заземляющих штанг, шт | 3 |
| Сечение заземляющего провода, мм2 | 25 |
| Длина рукоятки, мм | 1000 |
| Длина заземляющего провода, м | 5 |
| Длина заземляющих штанг, мм | 8100 |
| Длина изолирующей части, мм | 800 |
| Длина указателя напряжения, мм | 8100 |
| Длина металлических секций, мм | 2000 |
| Напряжение индикации указателя для ВЛ 6-10 кВ, кВ | 1,5 |
| Напряжение индикации указателя для ВЛ 0,4 кВ, кВ | 0,1 |
| Габаритные размеры, мм | 850х400х260 |
| Масса комплекта, кг | 35 |
Эксплуатация
Оптимальными условиями для использования комплекта КШЗ-04-10М являются
- температура окружающей среды от -45 до +45оС.
- относительная влажность воздуха до 80% при +25оС.
