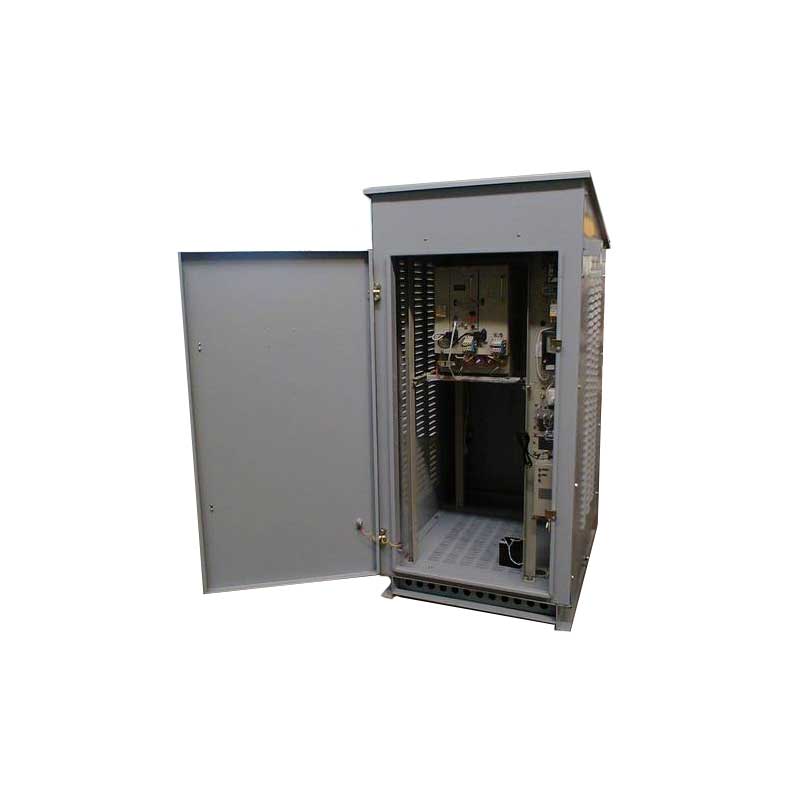

Устройства катодной защиты типов УКЗН и УКЗВ

Average: 10 (1 vote)

Устройства катодной защиты типов УКЗН и УКЗВ предназначены для катодной защиты подземных металлических сооружений от электрохимической коррозии, могут быть размещены на открытом воздухе (исполнение У1).

Реализованы на основе преобразователей серии В-ОПЕК и имеют все функции и режимы преобразователей В-ОПЕК.

Имеют в своем составе: щит питания с низковольтными комутационными аппаратами, апаратуру защиты, счетчики электроэнергии и времени работы, грозозащиту со стороны питающей сети и нагрузки, трансформатор ОМП, разъединитель.

Базовым элементом конструкции всех типов устройств УКЗВ является выпрямительный блок катодной защиты, обеспечивающий основные выходные параметры преобразователей. Каждый блок включает в себя силовую часть и систему управления.

По принципу работы и выполняемой функции блоки разделяются на тиристорные выпрямители трансформаторного типа (БКЗ) и транзисторные выпрямители инверторного типа с преобразованием на высокой частоте (БКЗ-И).

Наименование параметра

Мощность блока, кВт

0,6

1,2

3,0

5,0

Номинальный выходной ток Iн, А

25/12,5*

50/25*

63/31,5*

104/52*

Номинальное выходное напряжение Uн, В

24/48*

48/96*

Частота питающей сети, Гц

(50, 60) ± 10 %

Число фаз питающей сети

1

Номинальная выходная активная мощность, кВт

0,6

1,2

3,0

5,0

КПД в номинальном режиме, %, не менее

80

80

85

85

Коэффициент мощности, не менее

0,9

Диапазон регулирования выходного напряжения, %

5 – 100

Коэффициент пульсации вых. напряжения, %, не более

3

Параметры автоматического режима работы

Диапазон регулировки защитного потенциала (ЗП), В

0,5 – 5

Точность поддержания ЗП, %**

0,5

Сопротивление на входе подключения электрода сравнения, МОм, не менее

10,0

Тип преобразователя

Габаритные размеры LхBхН, мм

Масса, кг, не более

УКЗВ-1-6,0(10)-1,2-1…4 У1

1238х1235х4600

930

УКЗВ-1-6,0(10)-3,0-1…3 У1

965

УКЗВ-1-6,0(10)-5,0-1…2 У1

850

УКЗВ-2-6,0(10)-1,2-1…4 У1

1330х1550х4700

1000

УКЗВ-2-6,0(10)-3,0-1…3 У1

1020

УКЗВ-2-6,0(10)-5,0-1 У1

900

УКЗН-0,22-1,2-1…4 У1

350х1120х1600

530

УКЗН-0,22-3,0-1…4 У1

550

УКЗН-0,22-5,0-1…2 У1

570
