Блок ПМЗ настроен на функции, осуществляющие максимальную токовую защиту.

Об оборудовании

Блок максимальной токовой защиты ПМЗ работает в паре с трансформатором ТТЗ и он относится к ряду трансформаторов тока. Наш блок устанавливается практически в любой коммутационный аппарат рудничного типа. Чаще всего таким аппаратом является автоматический выключатель. Параметры аппарата должны идти в пределах напряжения 1140 Вольт. Блок помогает остальным механизмам осуществлять контроль и защиту различных электросетей, которые проложены под землей, сделаны с изолированной нейтралью. Все защитные функции направлены на предотвращение тока КЗ.

Конструкция, установка

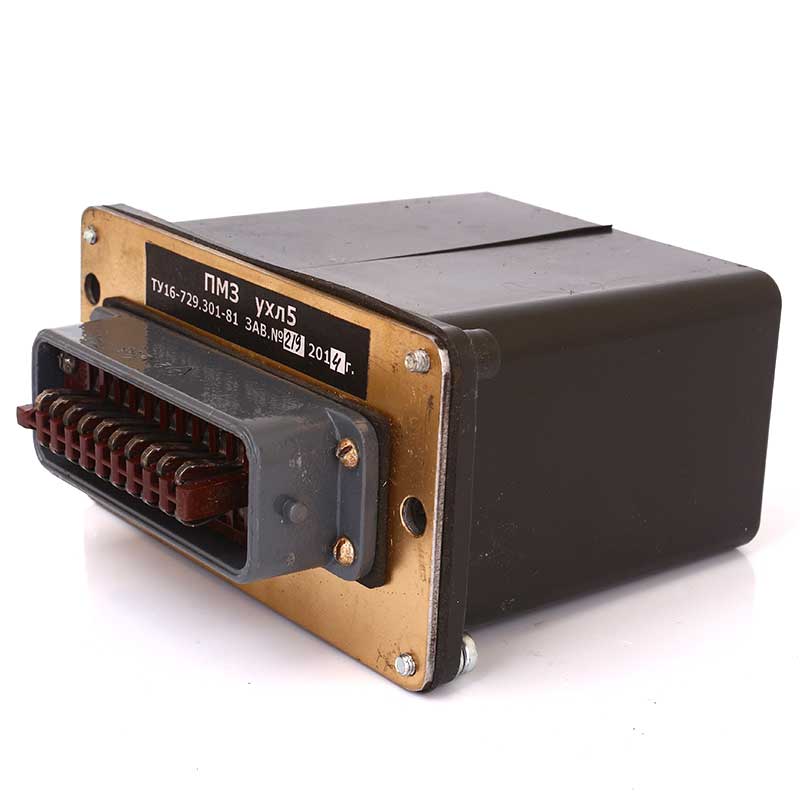

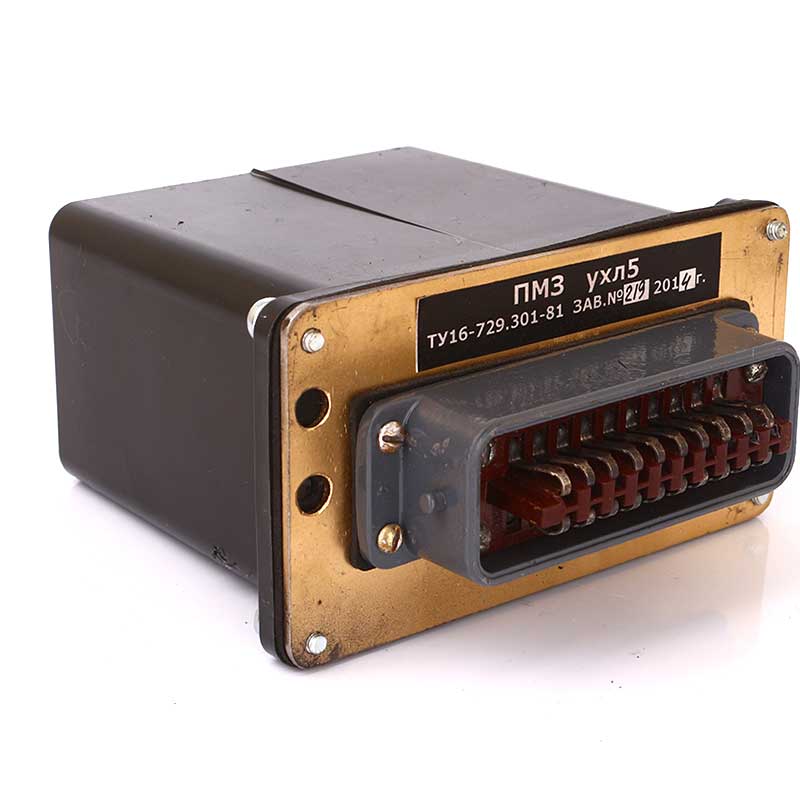

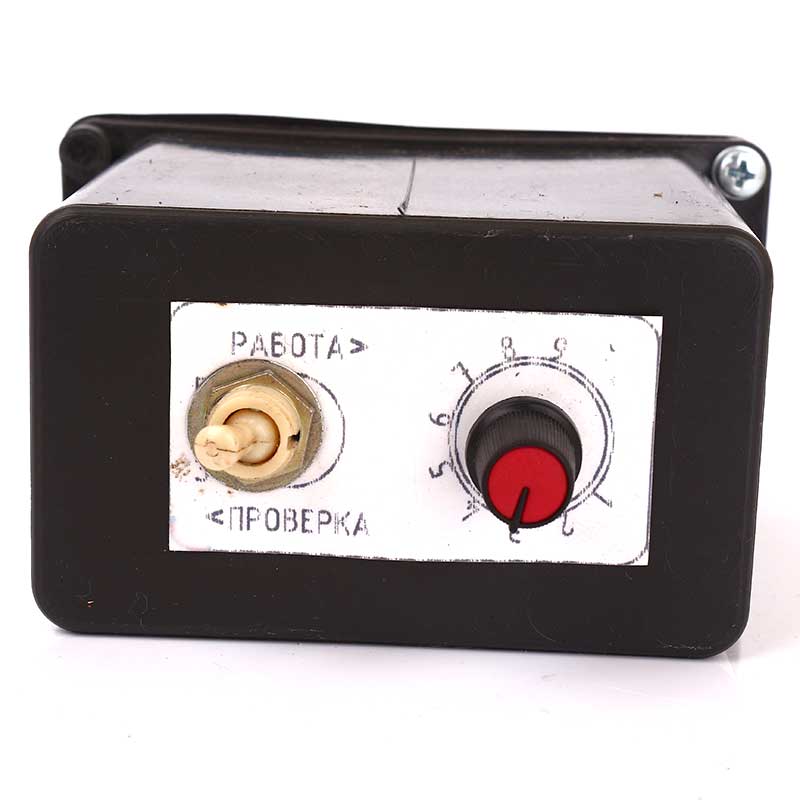

Корпус получается если соединить переднюю панель и заднюю панель. Вместе с ними устанавливается кожух. В промежутке промеж панелей, встраиваются платы печатного типа (2 штуки). Каждая плата имеет набор электрических радиоэлементов. На панель заднего типа крепится контактная вилка в виде штепселя. Установочная ручка выводится на переднюю панель , при она закрывается колпачком, который является прозрачным. Так же находится шкала с уставками и ручка тумблера, которая переключает блок из состояния «Работа» в состояние «Проверка» или наоборот. Крепление к оборудованию можно совершить за счет двух сделанных при производстве отверстий.

Распаковываем блок ПМЗ из упаковки, осматриваем, сверяем комплект поставки. Пломбы должны быть на своем месте. Перед тем, как установить блок в аппарат, персонал должен посмотреть на текущее положение ключа (направляющий ключ) с штепсельным разъемом. Так же обратите внимание на тумблер, так как он должен быть в положении «Работа».

  • Сеть питания может поставлять в аппарат напряжение в трех возможных вариантах: 380 Вольт; 660 Вольт; 1140 Вольт.
  • 12 тысяч случаев срабатываний по механическим и коммутационным характеристикам выдерживает ПМЗ в работе.
  • Коммутационный аппарат может иметь выбранные показатели: 25 А; 320 А; 63А; 250 А; 125 А; 100 А.
  • Размер потребляемой мощности достигает 2,7 Вольт Ампер.
  • Блок содержит 0,011 грамм золота и 0,68 грамм серебра.
  • Вес примерно 595 грамм.
  • Габаритные значения 12,1 х 6,5 х 15,8 сантиметров.
