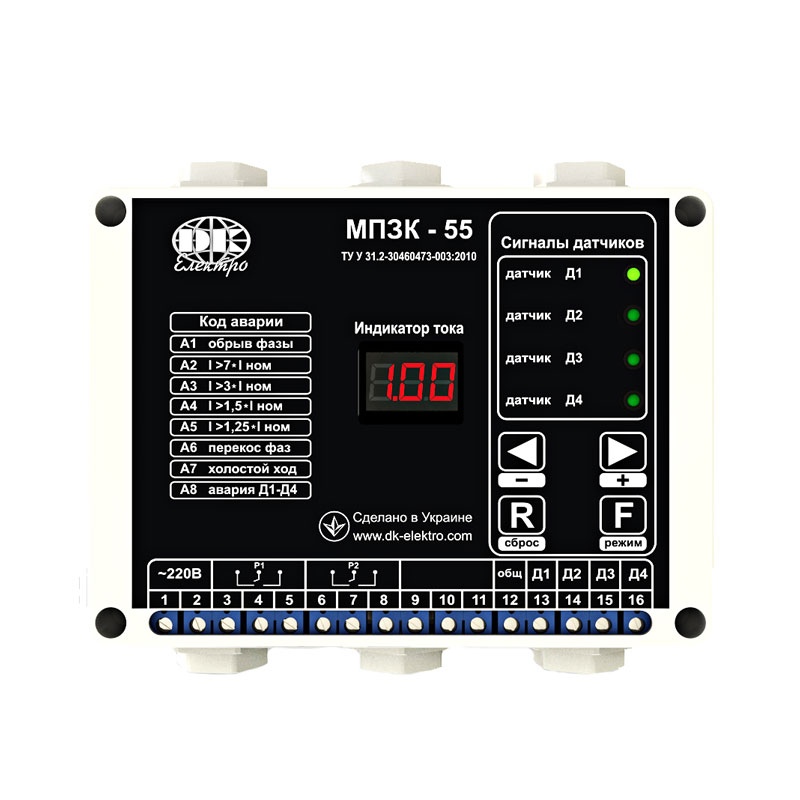

Прибор защиты МПЗК-55 – микропроцессорный вариант приборного устройство, для постоянного поддержания защиты и тотального контроля. Оно востребовано для любого по функциям управления и защитных свойств электроприводов насосов, вентиляторов и компрессорных установок. Устройство рассчитано на работу с асинхронными трехфазными электродвигателями.

Устройство и работа прибора МПЗК-55

Электронные и силовые компоненты и цепи прибора заключены в жаропрочный, пропиленовый, корпус, на лицевой панели последнего были установлены элементы, направленные на индикацию и управление.

Если рабочий ток подключенного оборудования превышает значение – 160 А, то возможно использование устройства совместно с внешними токовыми трансформаторами.

Для правильной оценки возникающих аварийных ситуаций, предусмотрено буквенное и цифровое обозначение возникающих неполадок в работе устройства или подключенного привода. Также для осуществления текущего контроля на дисплей устройства выводится моментальное значение тока в контролируемой цепи.

Контроль рабочих параметров подключенного оборудования осуществляется с помощью микропроцессорного блока.

Устройство может эксплуатироваться на объектах промышленного и коммунального значения.

Функции

В результате использования в конструкции прибора высокоточных, электронных, средств контроля и защиты исключается возможность повреждения подключенного электропривода в результате:

  • Возникновения пусковых и текущих нагрузок, превышающих допустимое значение.
  • В момент обрыва или повреждения одной фазы или двух фаз на питающем кабеле.
  • Возникновении перекоса фаз.
  • Обнаружения холостого хода электродвигателя
  • Превышении допустимой температуры статора электродвигателя.
  • Возникновение короткого замыкания в контролируемых цепях.

Прибор МПЗК-55 подвергается рабочей нагрузке по таким параметрам:

№ п\п

Свойство работы

Показатель

1

Питающее напряжение, В

220

2

Частота напряжения, Гц

50

3

Пофазный контроль и защита от сверхтоков

Есть

4

Допустимый контролируемый ток подключенных электродвигателей

1-10А, 5-20А, 20-40А, 40-60А, 60-120А, 120-160А

5

Защита может сработать во время обрыва фазы, с

1

6

Срабатывание токовой защиты, при превышении 1,25 от номинального значения, с

15

7

Процесс срабатывания защитной функции при холостом ходе (проценты)

≤ 30% Iном

8

Время, за которое сработает защиты на холостом ходу, с

180

9

Входы, цифровые

4

10

Выходы релейные

2

11

Допустимый показатель нагрузки на контакты каждого релейного выхода, А

2

12

Режим работы

Продолжительный

13

Категория исполнения

IP20

14

Размеры устройства, мм

160х140х75

15

Вес устройства, кг

1
