Блок электронный токовой защиты источника питания постоянного тока БЭР-2

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок электронный токовой защиты источника питания постоянного тока БЭР-2 предназначен для защиты источника питания постоянного тока от токов перегрузки и короткого замыкания путем выдачи сигналов управления на устройства, отключающие нагрузку.

Эксплуатация

Блок БЭР-2 предназначен для работы при температуре окружающего воздуха от минус 40 С до плюс 85 С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).

Конструкция

  • Установка в штепсельные розетки реле НШ.
  • Степень защиты блока БЭР-2, обеспечиваемая оболочкой, – IP20 по ГОСТ 14254.
  • Габаритные размеры блока БЭР-2 – не более 228х82х203 мм.
  • Масса блока БЭР-2 – не более 1,5 кг.

Особенности

Сигнал отключения нагрузки выдается в следующих случаях:

  • пусковой ток превышает заданное значение на контролируемом отрезке времени;
  • ток нагрузки превышает 1,2 Iн в течение контролируемого времени (кроме времени контроля пускового тока);
  • ток нагрузки в любой момент времени (кроме времени контроля пускового тока) превышает 2 Iн.

Сигнал отключения нагрузки автоматически снимается при значениях тока нагрузки не более 0,3 Iн. Сигнал отключения нагрузки формируется переключением контактов электромагнитного реле. Световая индикация причины отключения нагрузки (индикация сохраняется после отключения нагрузки и может быть снята только нажатием кнопки СБРОС или отключением питания блока БЭР-2.)

Характеристики

Параметры Значения
Напряжение питания от 21,6 до 26,4 В от источника постоянного тока
Ток, потребляемый блоком не более 120 мА
Входной сигнал постоянный ток напряжением от 0 до 230 мВ, падающий на шунте, установленном в цепи тока нагрузки
Контролируемые значения тока нагрузки задаются из ряда Iн — 50 %; Iн — 40 %; Iн – 30 %; Iн — 20 %; Iн — 10 %; Iн; Iн + 10 %; Iн + 20 %; Iн + 30 %; Iн + 40 %
Контролируемые значения пускового тока задаются из ряда 2 Iн; 3 Iн
Продолжительность времени контроля пускового тока от 2,9 до 3,1 с
Контролируемое время превышения тока нагрузки величиной 1,2 Iн задается из ряда 3 с; 6 с; 9 с; 12 с; 15 с; 18 с; 21 с; 24 с; 27 с; 30 с
Время задержки выдачи сигнала отключения нагрузки не более 0,1 с
Ток, коммутируемый контактами реле не более 2 А при напряжении величиной 24 В на индуктивной нагрузке

Схемы

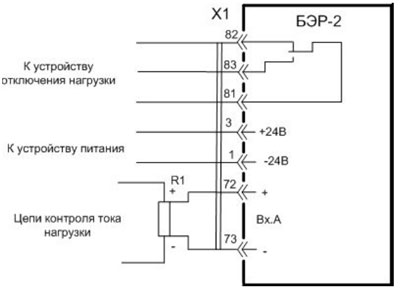

Рисунок 1. Схема внешних подключений блока БЭР-2

Рисунок 1. Схема внешних подключений блока БЭР-2
