Блок электронный токовой защиты электроустановки трехфазного ввода БЭР-1

Голосов: 1
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Блок электронный токовой защиты электроустановки трехфазного ввода БЭР-1 предназначен для защиты электроустановки трехфазного ввода от токов перегрузки и короткого замыкания путем выдачи сигналов управления на устройства, отключающие нагрузку.

Эксплуатация

Блок БЭР-1 предназначен для работы при температуре окружающего воздуха от минус 40 до плюс 85 С (вид климатического исполнения У, категория размещения 2 по ГОСТ 15150).

Конструкция

  • Установка в штепсельные розетки реле НШ.
  • Степень защиты, обеспечиваемая оболочкой, – IP20 по ГОСТ 14254.
  • Габаритные размеры – не более 228х82х203 мм.
  • Масса – не более 1,5 кг.

Особенности

Сигнал отключения нагрузки выдается в следующих случаях:

  • пусковой ток в любой фазе превышает заданное значение на контролируемом отрезке времени;
  • ток нагрузки в любой фазе превышает 1,2 Iн в течение контролируемого времени (кроме времени контроля пускового тока);
  • ток нагрузки в любой фазе в любой момент времени (кроме времени контроля пускового тока) превышает 2 Iн.

Сигнал отключения нагрузки автоматически снимается при значениях тока нагрузки не более 0,3 Iн. Сигнал отключения нагрузки формируется переключением контактов электромагнитного реле. Световая индикация причины отключения нагрузки (индикация сохраняется после отключения нагрузки и может быть снята только нажатием кнопки СБРОС или отключением питания блока БЭР-1.)

Характеристики

Параметры Значения
Напряжение питания от 21,6 до 26,4 В от источника постоянного тока
Ток, потребляемый блоком не более 120 мА
Входные сигналы переменный ток величиной от 0 до 7 А частотой 50 Гц, протекающий во вторичных обмотках трансформаторов тока, установленных в цепях контроля тока трехфазной нагрузки
Количество входных сигналов 3
Контролируемые значения токов нагрузки одинаковы для всех фаз и задаются из ряда: Iн — 50 %; Iн — 40 %; Iн — 30 %; Iн — 20 %; Iн — 10 %; Iн; Iн + 10 %; Iн + 20 %; Iн + 30 %; Iн + 40 %
Контролируемые значения пускового тока задаются из ряда 2 Iн; 3 Iн; 4 Iн
Продолжительность времени контроля пускового тока от 2,9 до 3,1 с
Контролируемое время превышения тока нагрузки величиной 1,2 Iн задается из ряда 3 с; 6 с; 9 с; 12 с; 15 с; 18 с; 21 с; 24 с; 27 с; 30 с
Время задержки выдачи сигнала отключения нагрузки не более 0,1 с
Ток, коммутируемый контактами реле не более 2 А при напряжении величиной 24 В на индуктивной нагрузке

Схемы

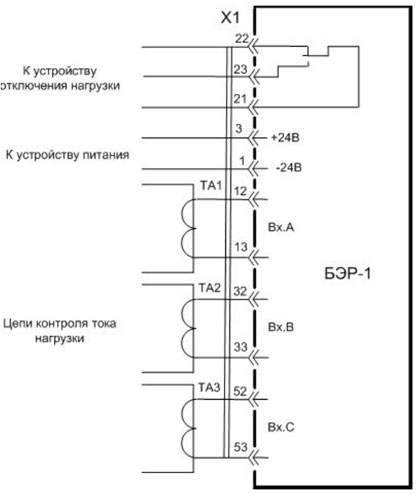

Рисунок 1.Схема внешних подключений блока БЭР-1

Рисунок 1.Схема внешних подключений блока БЭР-1
