Блоки защиты БЗ-М

Блоки защиты малогабаритные штепсельные БЗ-М ТУ У 31.6-34167410-007:2009 используются в качестве ограничителей напряжения, чрезмерные колебания которого связаны с коммутационными или атмосферными перегрузками. Устройство обеспечивает защиту от внезапного возрастания напряжения в электрических цепях и обеспечивает автоматическую защиту подключенных приборов.

Область применения блока защиты БЗ-М

Штепсельные блоки входят в комплект вспомогательного оборудования для приборов СЦБ.

Устройство и работа

В качестве индикатора срабатывания в защитном блоке Б3-М предусмотрен набор светодиодов. Рабочим элементом, отвечающим также за размножение контактов, является встроенное реле. В отличие от упрощенной модификации Б3-1М, версия Б3-2М дополнена функцией, сигнализирующей о неодновременном срабатывании двух датчиков. Прибор прошел технические тщательные испытания, его характеристики соответствуют современным требованиям к защитной радиотехнике.

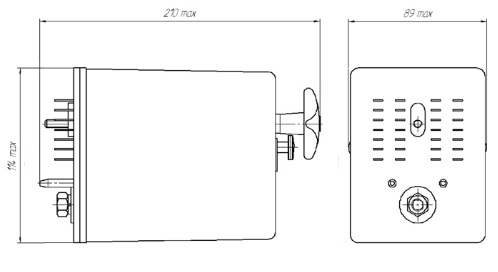

Рис.1 - Схема габаритных и установочных размеров блока защиты малогабаритного штепсельного БЗ-М

Параметр

Значение

Допустимые типы питающего тока:



– переменный ток 50 Гц, В

230

– постоянный ток, В

200

Предельно допустимая величина тока, А

5

Габариты прибора, см

11,4×21×89

Масса, кг

1,35

  • БЗ-1М,
  • БЗ-2М.
