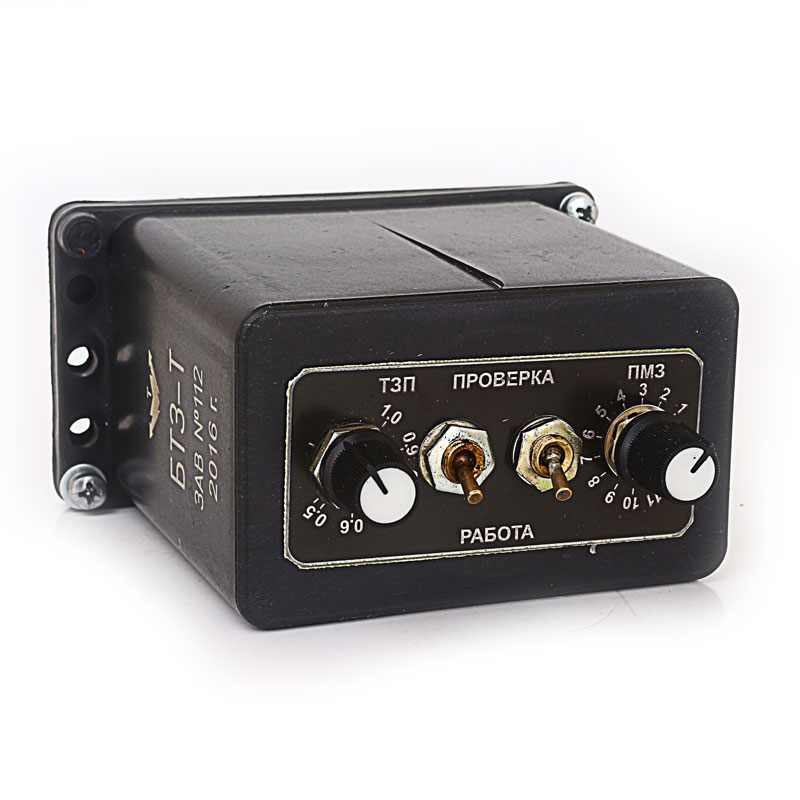

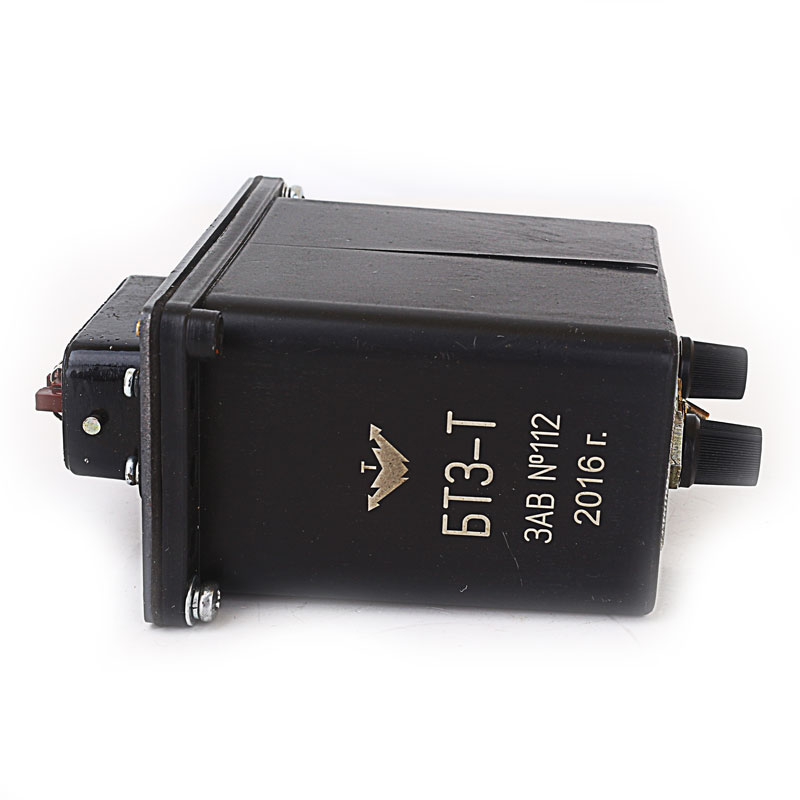

Блок тепловой защиты БТЗ представляет собой устройство, предназначенное для встройки в коммутационные аппараты и распределительные устройства, работающие шахтных условиях. Предназначены для работы в составе устройств во взрывозащищенном исполнении на угольных шахтах, станциях, включая и шахты опасные по газу. Конструктивно поставляются в пластиковом корпусе с печатной платой, на которой расположены элементы, вилкой, скобой на корпусе.

Назначение

Конструктивно устройство состоит из двух блоков:

  • Блок ПМЗ. Функциональный блок максимальной защиты.
  • Блок ТЗП. Функциональный блок защиты от перегрузок.

Первый блок используется для защиты электрических цепей подземного расположения от КЗ, обеспечивая максимальную токовую защиту и защиту от различных перегрузок. Второй функциональный блок применяется для обеспечения защиты электрических двигателей от перегрузок. Кроме того, ТЗП осуществляет защиту от опрокидывания, асимметрии фаз. Блоки марки БТЗ осуществляют автоматическое определение уставок защиты от перегрузок сети и токовой защиты.

Наши блочные устройства обеспечивают индикацию и передачу данных о токе и напряжении, включении контактора, срабатывании устройства, обрыве цепей, количестве срабатываний устройства защиты.

Устройство и работа

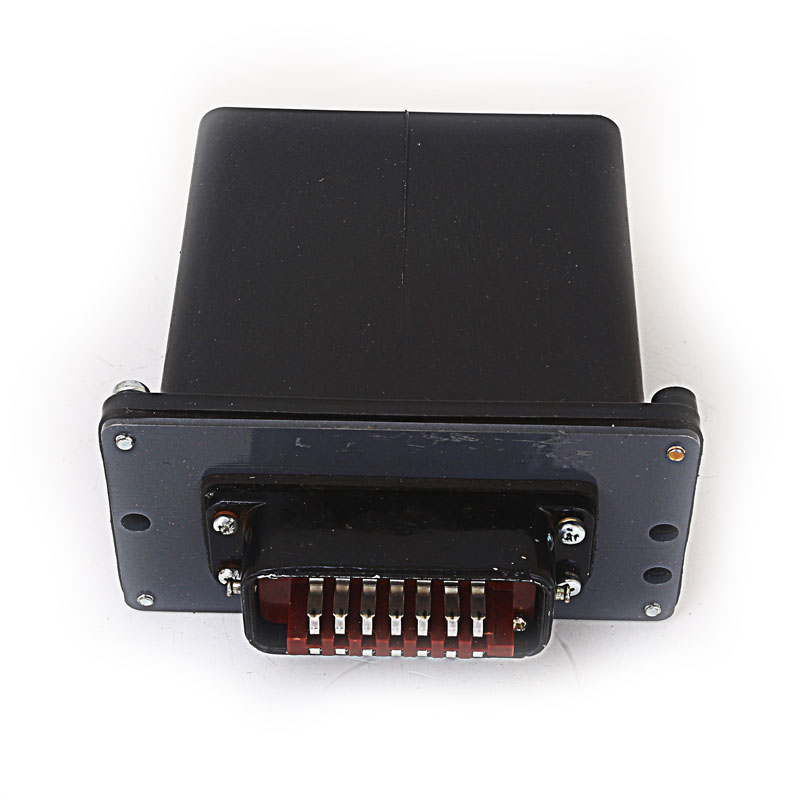

Блоки состоят из корпуса с печатной платой и вилкой разъема. При этом конструктивно исключается установка одного блока в разъем, предназначенный для второго блока. Он предназначен для работы в сетях с номинальным напряжением 42 В. Отклонение напряжения от номинального значения может составлять -40...+30%. В течении 2 с допускается кратковременной превышение напряжения цепи на 50% от номинального значения.

Уставки защиты задают с использованием специальных декадных переключателей в зависимости от соответствующего значения в таблице уставок.

При помощи специальных перемычек на АДТ (адаптер датчика тока) устанавливаются необходимые коэффициенты измерения. Используются перемычки в зависимости от номинального значения тока, используемого датчика.

  • Требуются для установки в любом положении в пространстве (положение не регламентируется).
  • Устройства характеризуются минимальным уровнем срабатывания, составляющим не более 0,1 с.
  • Устройства отличаются компактными размерами.
  • Вес блоков токовой защиты не превышает 0,401 кг.
