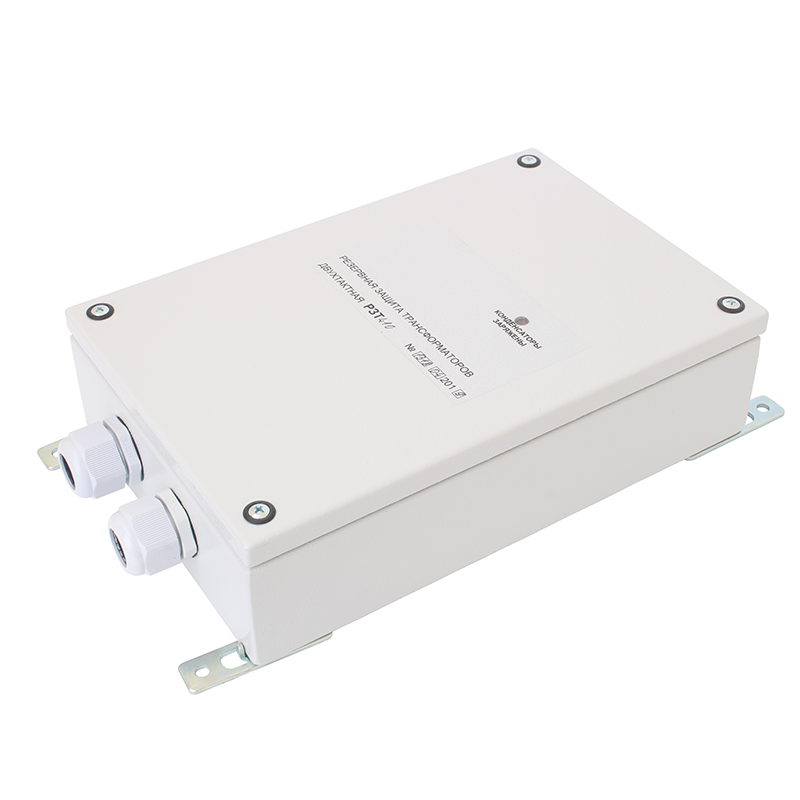

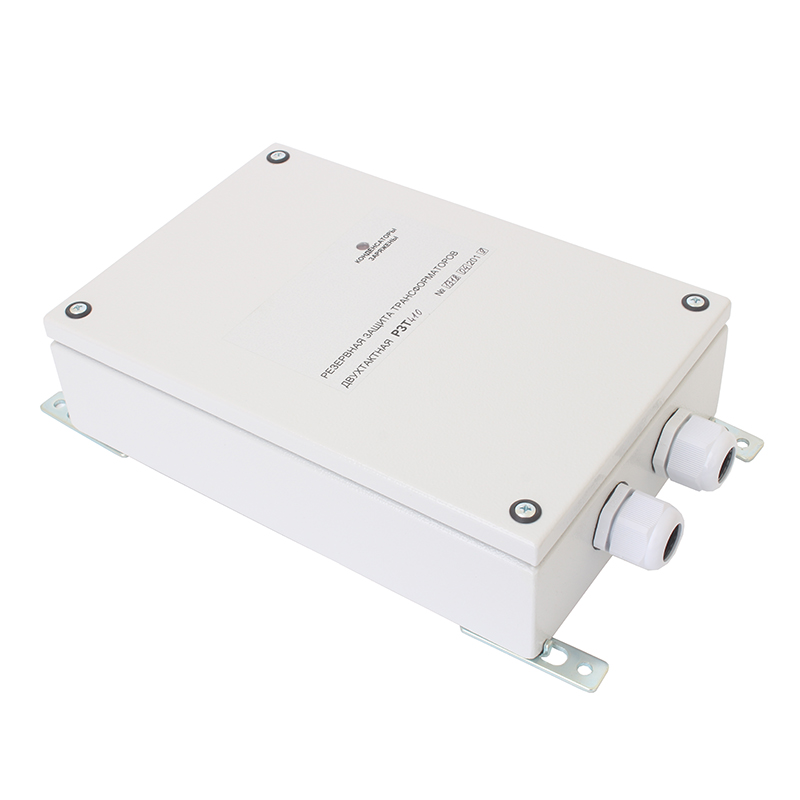

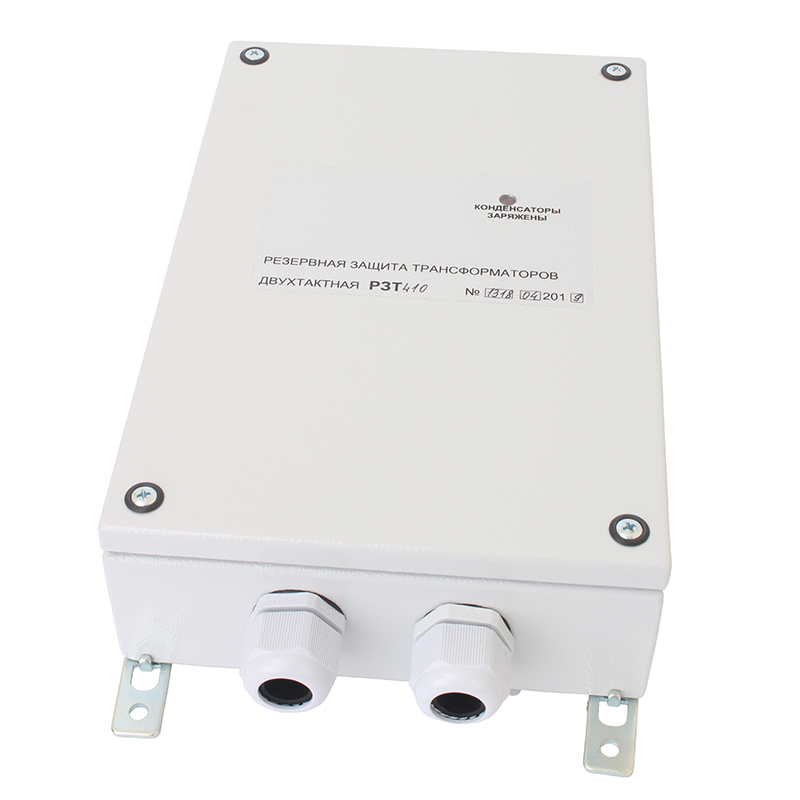

Устройство резервной защиты трансформатора РЗТ

Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Устройство резервной защиты трансформатора РЗТ служит для ближнего резервирования защит трансформатора в случае их отказа. Позволяет при незначительных затратах существенно повысить надежность системы защиты

Отказ защит трансформаторов, установленных на ответвлениях от высоковольтных линий их выключателей или короткозамыкателей, приводит, обычно, к значительному повреждению оборудования на подстанции или РП, которое требует немалых затрат на ремонт. Для обеспечения ближнего резервирования защит высоковольтных трансформаторов и их коммутационных аппаратов в таких аварийных ситуациях служит двухтактное устройство максимальной токовой защиты (МТЗ) типа РЗТ. При этом само устройство компактно доступно по цене, не требует дополнительного питания .

Питание цепей РЗТ и отключающих конденсаторов осуществляется только от вторичных цепей ТТ. В схеме отключения исполнения 1 и 3 использованы конденсаторы фирмы PHILIPS емкостью 100 мФ, а в исполнении 2 емкость увеличена до 200 мкФ. Все конденсаторы имеют гарантированный срок службы не менее 25 лет. Исполнение 3 обеспечивает защиту трехобмоточного трансформатора с действием на отключение 3-х выключателей.

Конструкция устройства резервной защиты трансформатора РЗТ предполагает ее установку непосредственно вблизи коммутационного аппарата, что повышает эффективность резервирования и может эксплуатироваться при температуре окружающего воздуха от -40 °С до +50 °С.

Характеристики

Технические характеристики
Диапазон входных в зависимости от схемы включения, А 1 - 4,015 и 4 - 16,6
Дискретность установки тока срабатывания, А: для диапазона 1–4 А
для диапазона 4–16,6 А
0,05
0,2
Диапазон установок времени / дискретность, с 2,0 - 17,5 / 0,5
Входное сопротивление при входном токе 5 А не превышает, Ом 0,8
Минимальный ток заряда конденсаторов, А 0,75
Потребляемая мощность по цепям в режиме заряда конденсаторов при токе 5 А, ВА, не более 15
Коэффициент возврата/ время возврата, мс 0,85/ 200
Максимальный входной ток, А: длительно
  • в течение 1 ч
  • в течение 8 с
6
7,5
100
Габаритные размеры, мм (ШхВхГ) 245х367х100
Масса, кг 5
Относительная погрешность тока и выдержки времени в рабочем диапазоне температур, % ± 10
