Описание

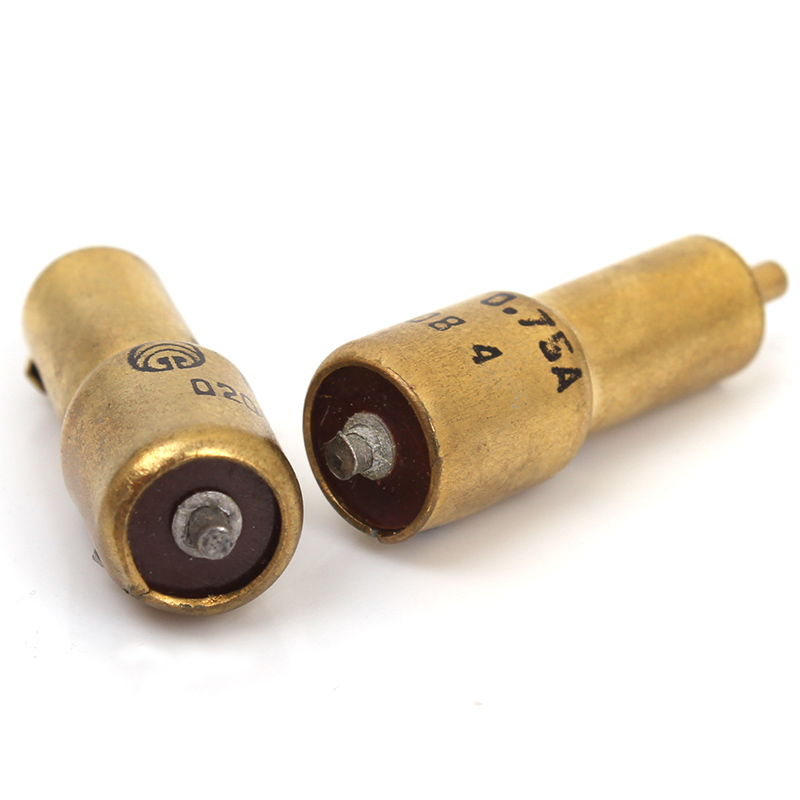

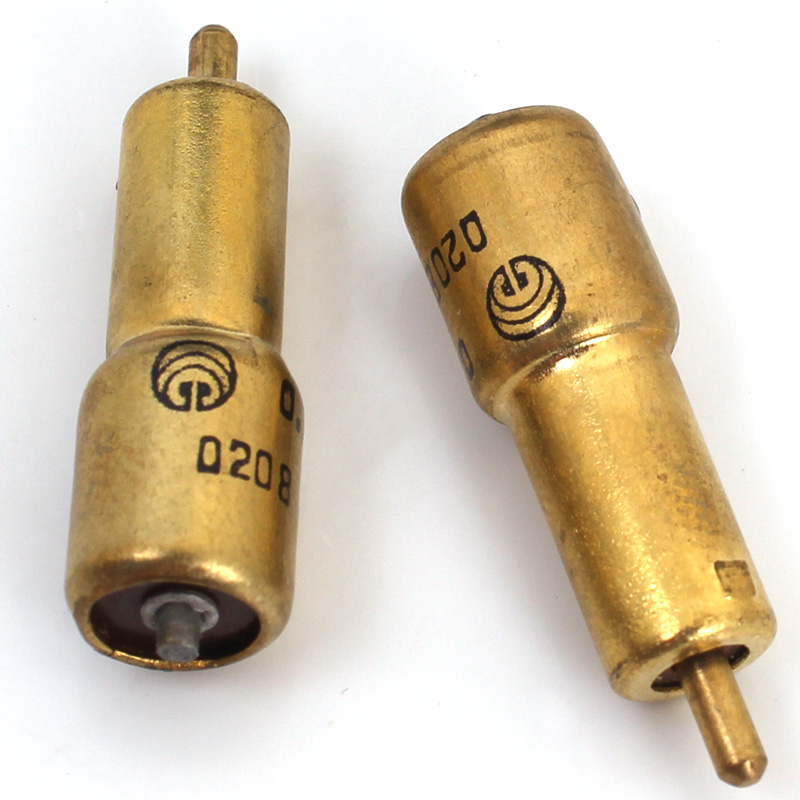

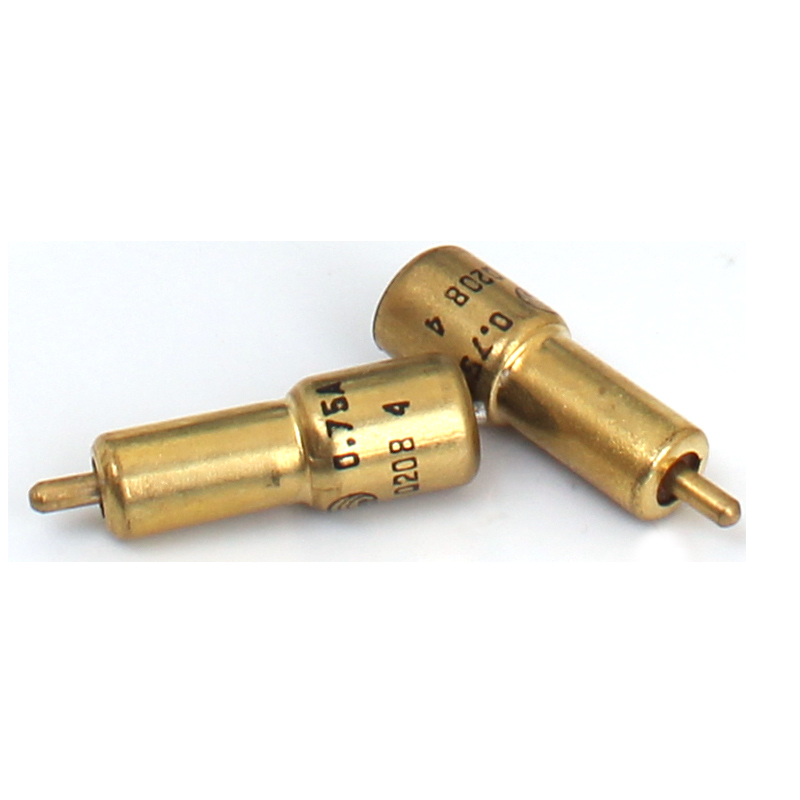

Термокатушка ТК-1 предназначена для защиты установок связи стационарного типа от опасных токов.
Характеристики
|
Параметр |
Значение |
|
Технические условия |
ЛГИШ.646175.001 ТУ |
|
Типы катушек термических |
указаны в таблице 2 |
|
Сопротивления обмоток термокатушек постоянному току при условиях окружающей среды +20°C |
указаны в таблице 2 |
|
Термокатушка не срабатывает при воздействии тока |
40% от плавящего |
|
При наличии постоянного тока в обмотке термокатушки срабатывают в течении |
10 - 55 с |
|
Термокатушка выдерживает |
30-кратное срабатывание и восстановление |
|
При токах короткого замыкания термокатушка срабатывает не более чем за |
1 сек (пи этом допускается перегорание обмотки термокатушки) |
|
Температура окружающей среды |
от +10 до +35°C |
|
Относительная влажность |
до 65% при +20°C |
|
Минимальный срок службы |
2 года |
|
Габаритные размеры |
Ø 8,3х28,1 мм |
|
Масса |
3,6 г |
|
Тип катушек термических |
Плавящий ток, А |
Допустимое значение тока при восстановлении, А |
Сопротивление обмоток, Ом |
|
ТК-1-0,25 |
0,25 |
0,30 |
24,00 +2,00 |
|
ТК-1-0,50 |
0,50 |
0,60 |
6,00 +0,50 |
|
ТК-1-0,75 |
0,75 |
0,90 |
2,25 +0,20 |
|
ТК-1-1,00 |
1,00 |
1,20 |
1,25 +0,10 |
|
ТК-1-1,50 |
1,50 |
1,60 |
0,55 +0,05 |
|
ТК-1-2,00 |
2,00 |
2,40 |
0,32 +0,03 |
|
ТК-1-3,00 |
3,00 |
3,60 |
0,14 +0,015 |
