Приспособление для прокола кабеля ППК

Приспособление для прокола кабеля ППК-10,  ППК-35 - оборудование для выполнения проколов кабелей высокого напряжения перед проведением на линии ремонтных работ.

Назначение приспособления ППК-10, ППК-35

Приспособление ППК-10, Приспособление ППК-35 предназначено для того, чтобы определить наличие напряжения в кабеле, который планируется ремонтировать. При этом выполняется прокол, что приводит к закорачиванию между жилами на землю. Применяется ремонтными бригадами энергетических служб во время устранения неисправностей высоковольтных кабелей напряжением до 35 кВ.

Конструкция ППК-10, ППК-35

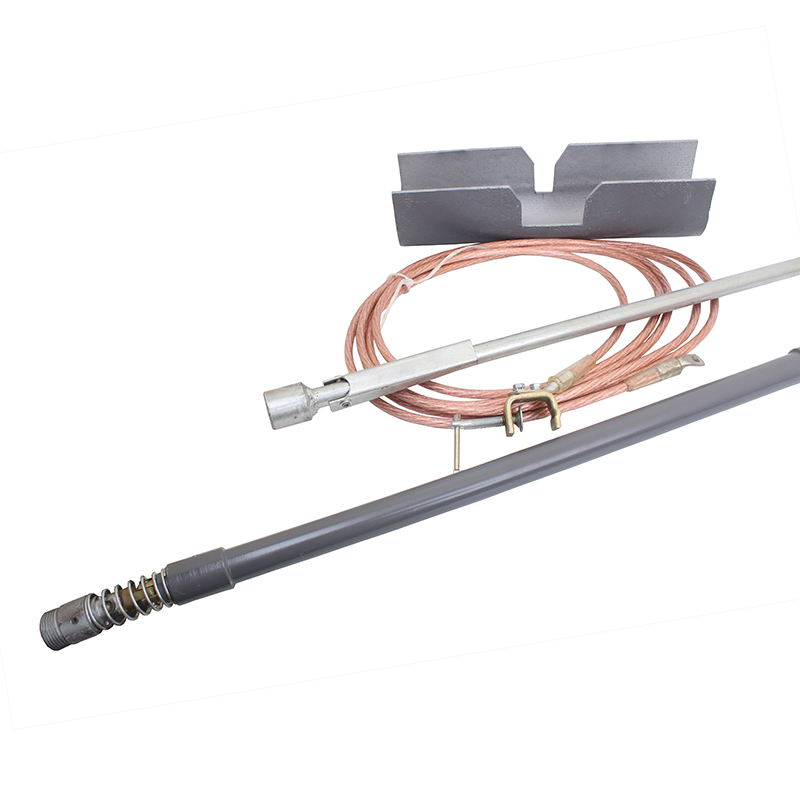

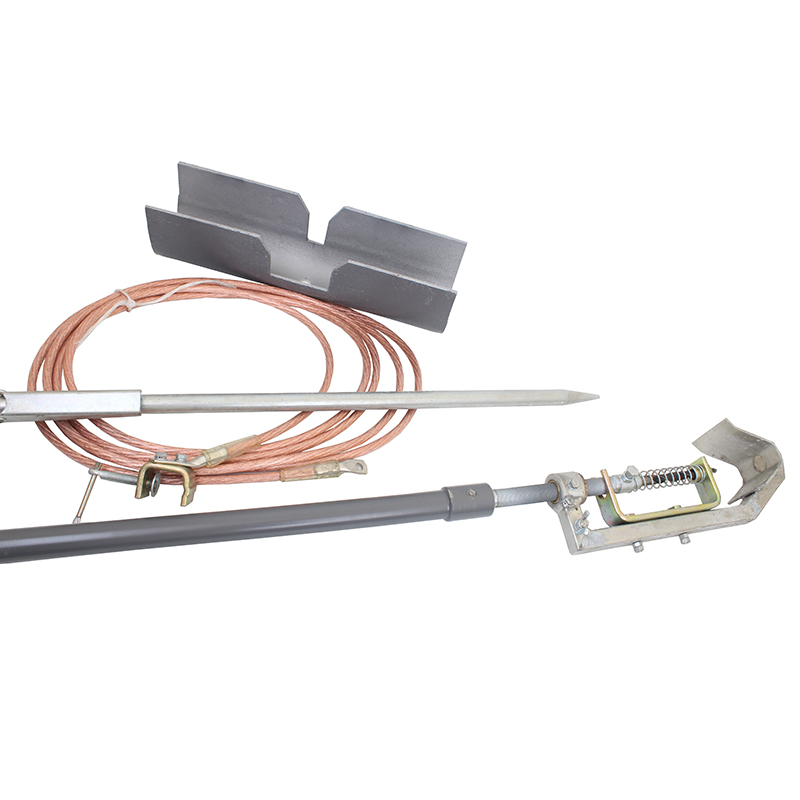

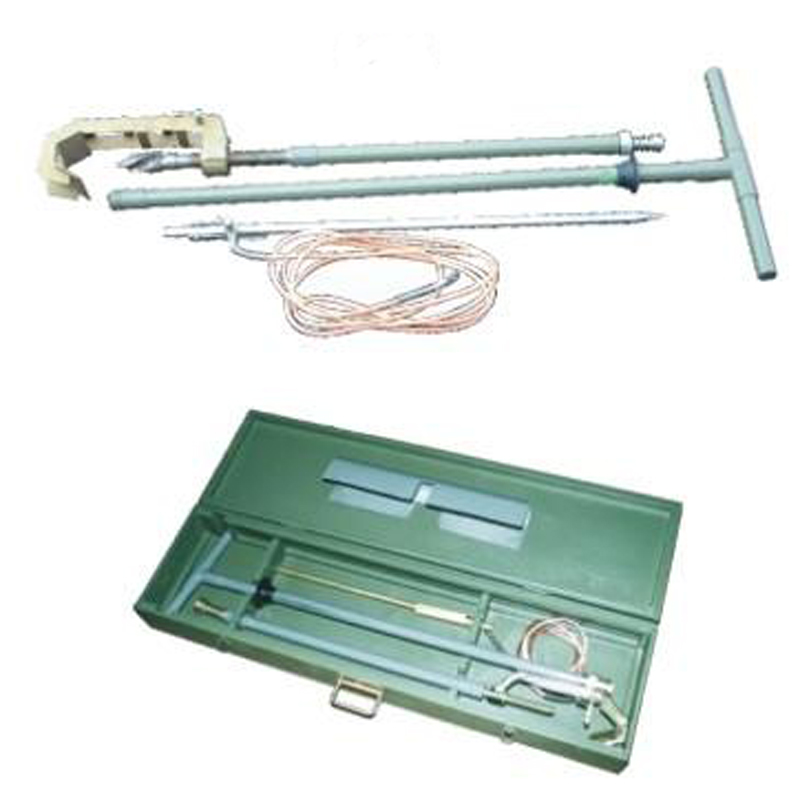

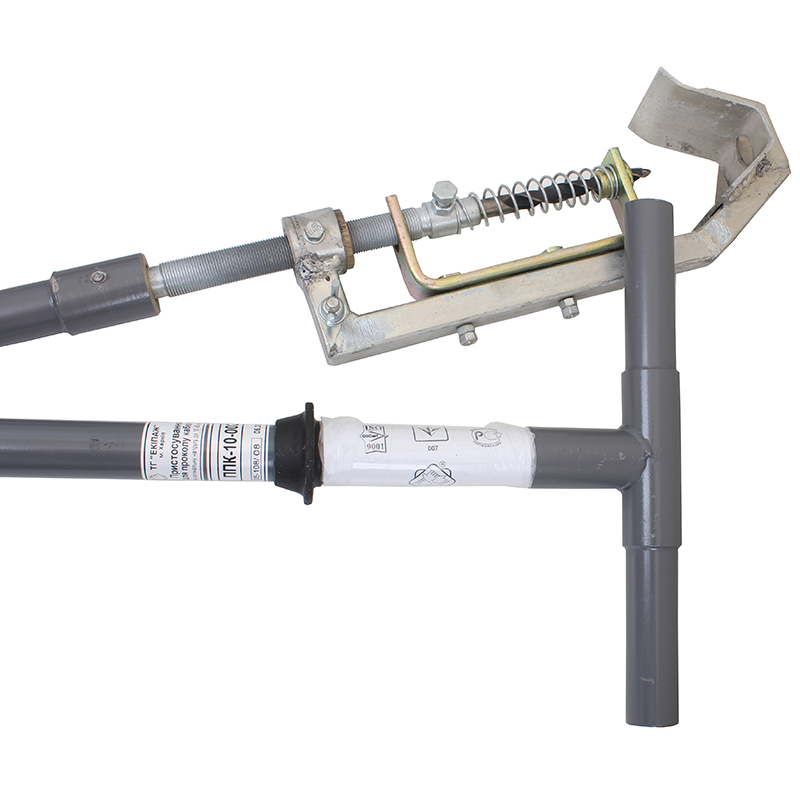

Приспособление ППК представляет собой устройство, состоящее

  • из скобы с режущим инструментом,
  • заземляющего электрода с медным проводником,
  • рукоятки из изоляционного материала с карданным узлом,
  • защитного экрана.

Прокол кабеля производят на безопасном для персонала расстоянии из-за земляного брустера траншеи. Операция считается законченной после прокола кабеля режущим инструментом насквозь, что приводит к закорачиванию. Перед проведением работ ППК-10/-35 необходимо заземлить при помощи заземляющего приспособления с медным проводником.

Модификация изделия

Приспособление для прокола кабеля ППК-10

Приспособление для прокола кабеля ППК-35

Рабочее напряжение

10 кВ

35 кВ

Максимальная толщина прокалываемого кабеля

80 мм

110 мм

Материал

металл, стеклопластик

Длина заземляющего проводника

2,5 м

Масса

9 кг

11 кг

Габаритный размер (в транспортировочном кейсе)

1100×300×100 мм

1300×520×140 мм

Сечение заземляющего проводника

25 мм2

  • ППК-10,
  • ППК-35.
