Устройство УЗА-АТ

Устройство УЗА-АТ это электронное устройство, которое занимается обеспечением токовой защитой, а так же сохраняет автоматику в распределительных сетях.

Об оборудовании

Наше устройство используется в электрического типа сетях с составе релейной защиты разного класса. Его рабочий процесс заключается в обеспечении абсолютной защиты любой электрической машины, трансформатор или линии по передаче электроэнергии в случае возникновения короткого замыкания.

По своей сути это реле, которое не имеет дополнительного источника с постоянным питанием. Питание осуществляется от входящего тока, который питает все элементы рабочей схемы прибора. Можно привлечь дополнительное питание, но оно предназначается только, чтобы обеспечить функцию АПВ, индикацию или блокировку отсечки в дистанционном управлении.

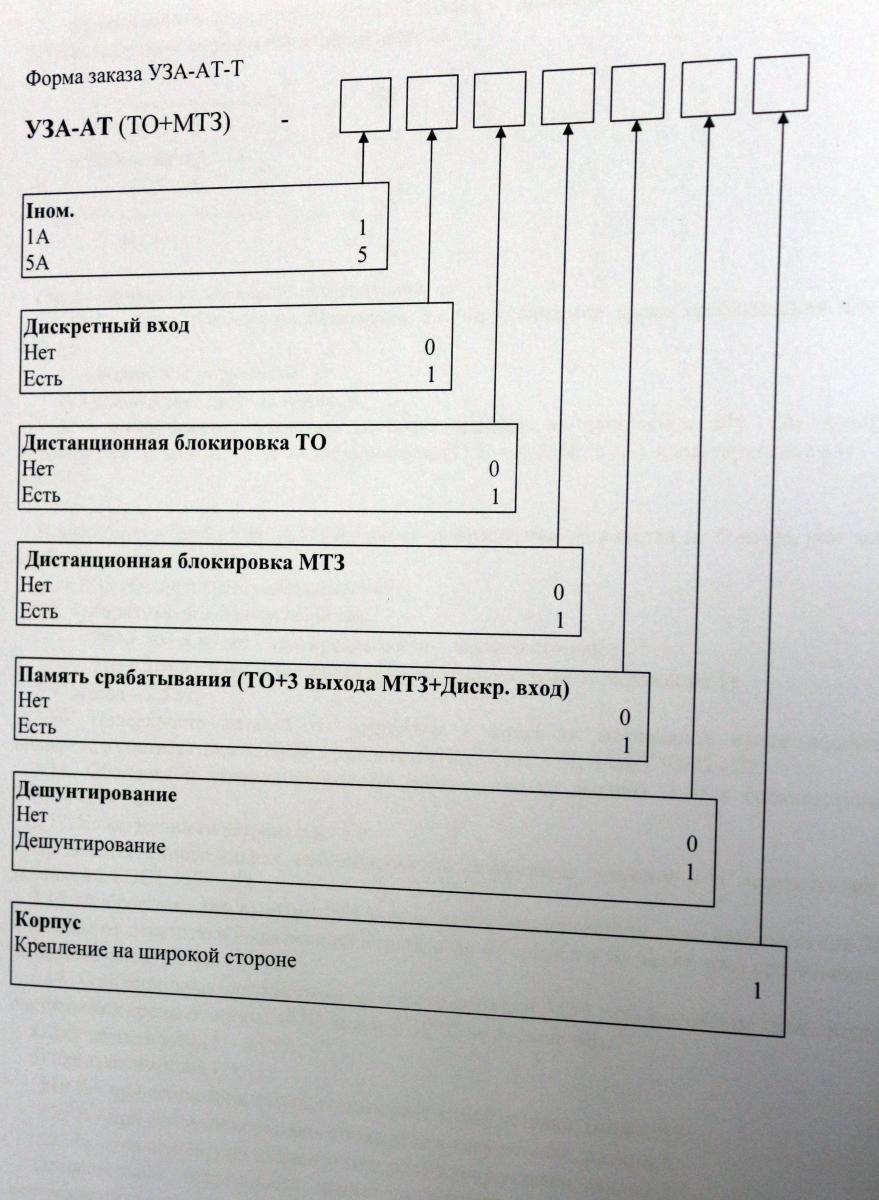

Устройство УЗА-АТ обеспечивает

• МТЗ двухфазного типа, которая имеет одну или две зависимые характеристики срабатывания.
• ТО (токовая отсечка) двухфазного типа, которая имеет выдержку временного показателя в пределе 70 мс … 100 мс.
• Защитный процесс от замыкания, которое приходится на землю.
• Исключается возможность перегрузки сети.
• Можно вывести ТО с передней части панели или дистанционным способом, на замыкание замыкающего контакта с внешней стороны.
• АПВ является однократным.
• Можно задать общую уставку тока во время срабатывания МТЗ, которая будет общей для фаз в количестве две штуки.
• Схема защиты питания от контролируемой токовой цепи.
• Можно сбросить индикацию срабатывания дистанционным способом.
• Можно сбросить внутренний или внешний пуск АПВ.
• Можно сбросить внешнюю готовность АПВ.

Описание

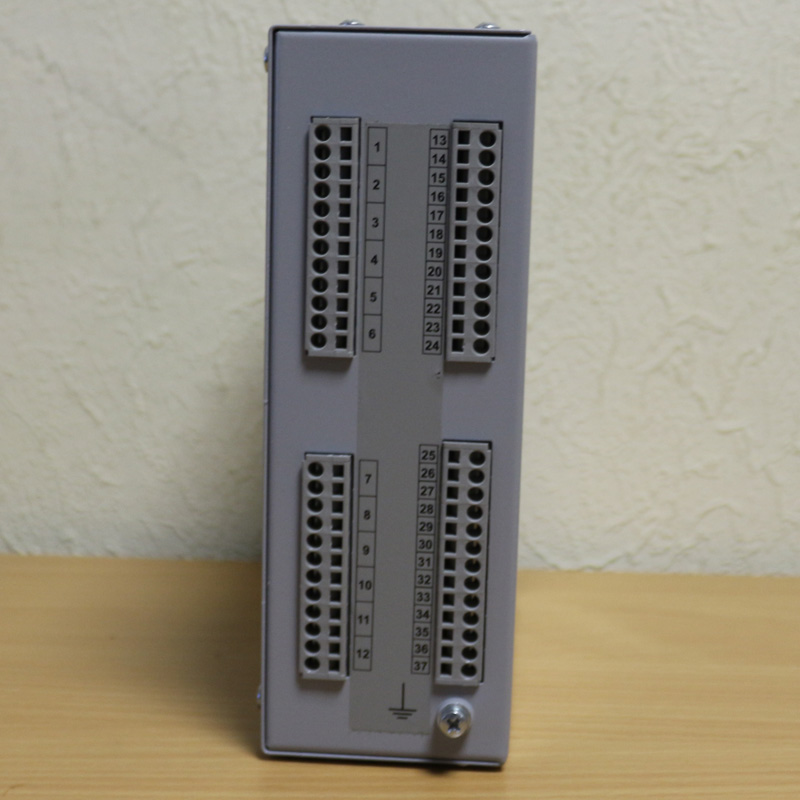

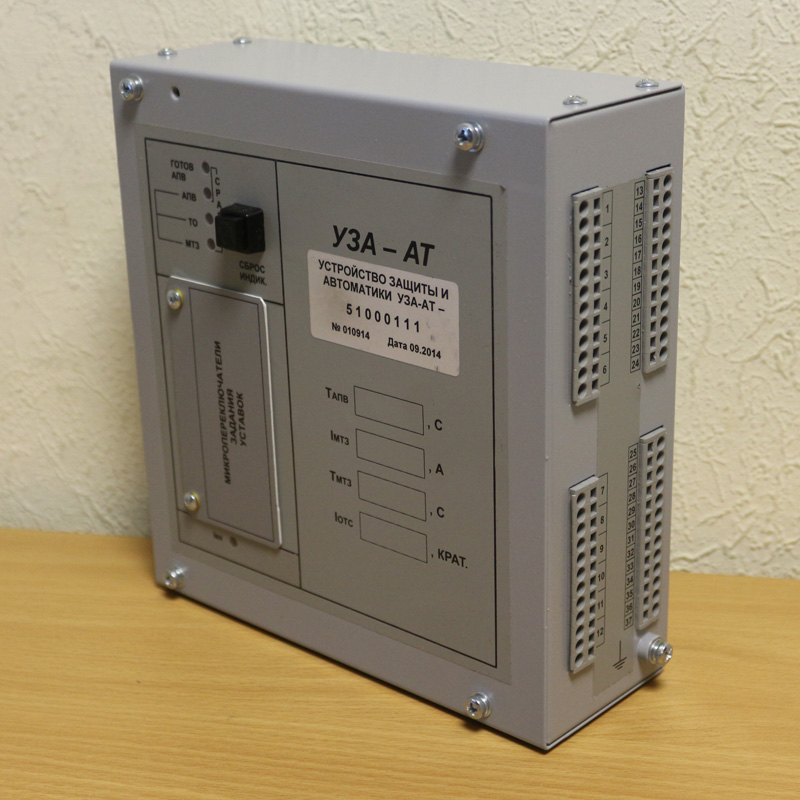

Корпус нашего устройства производится на металлической основе. Две части составляют сам корпус, это кожух и основание. Внутреннее место заполнено блоком, который в свою очередь является двумя платами, которые соединены между собой резьбовыми стойками.

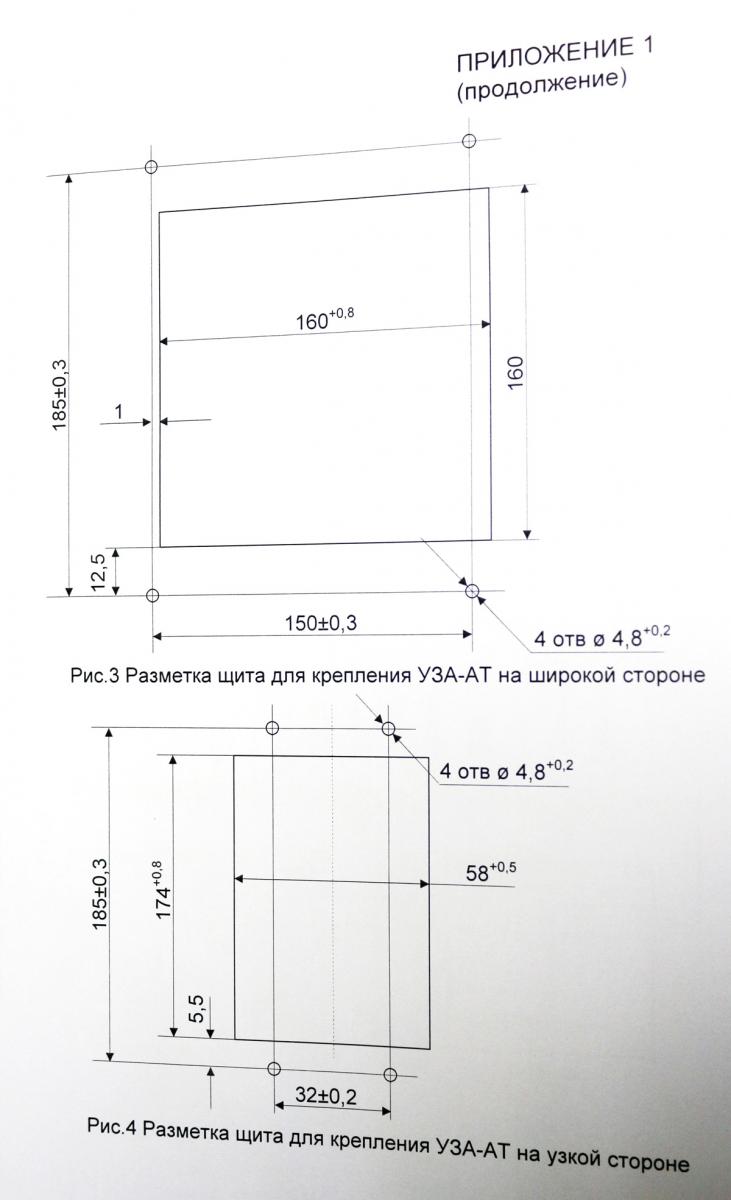

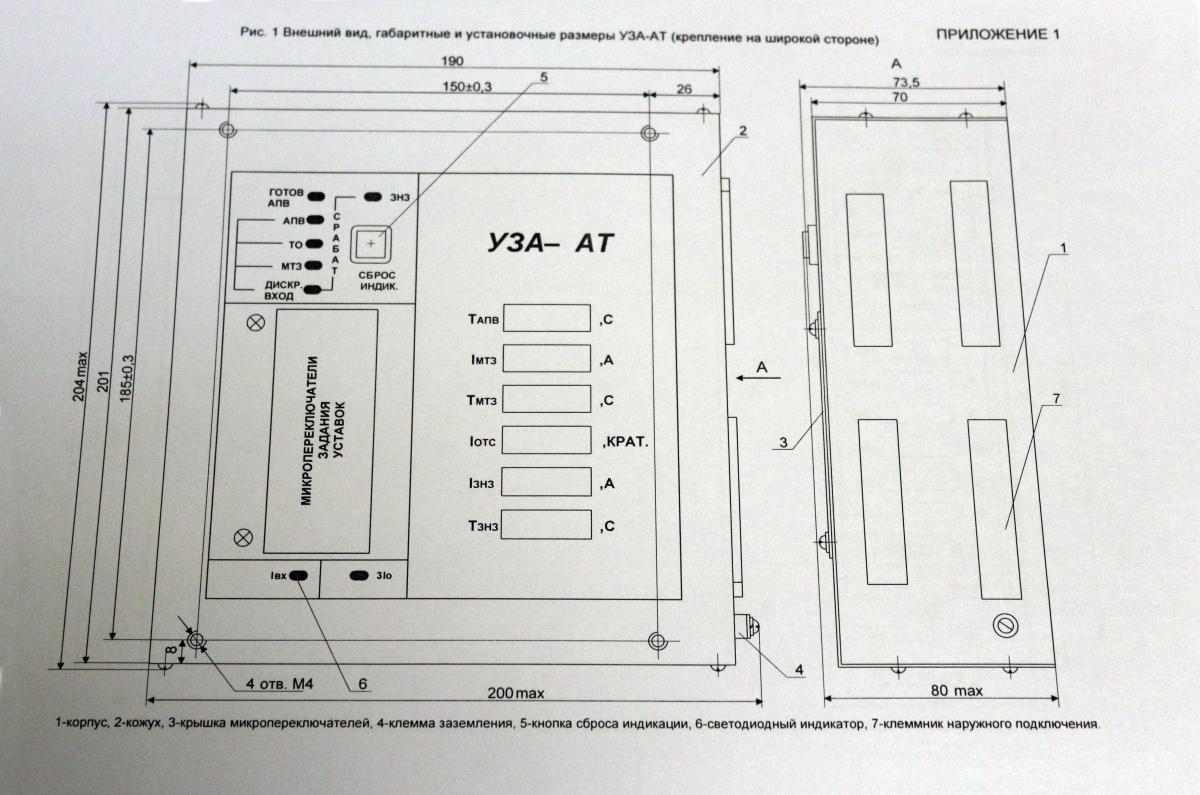

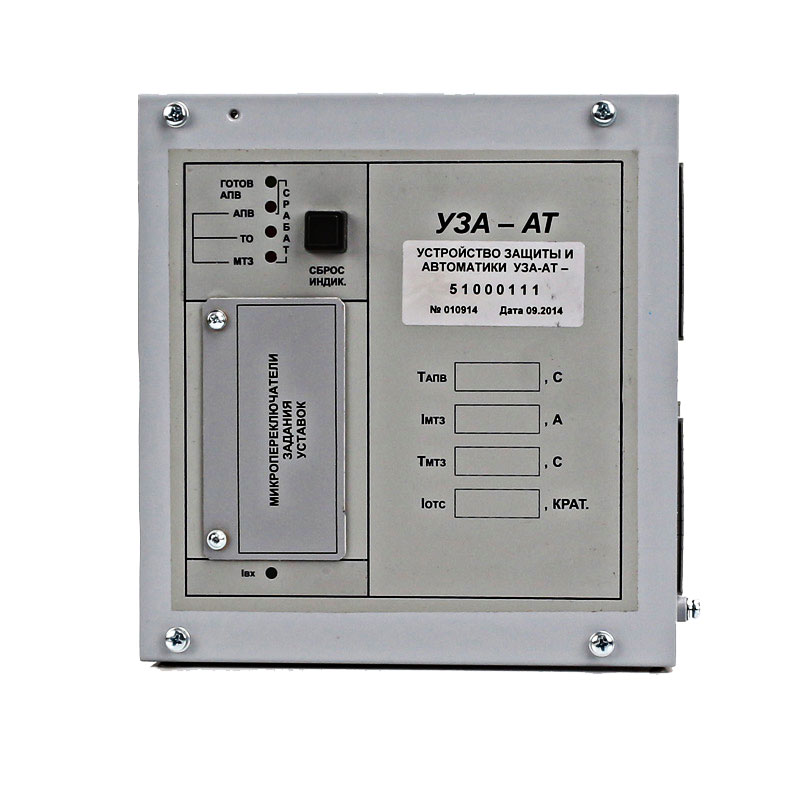

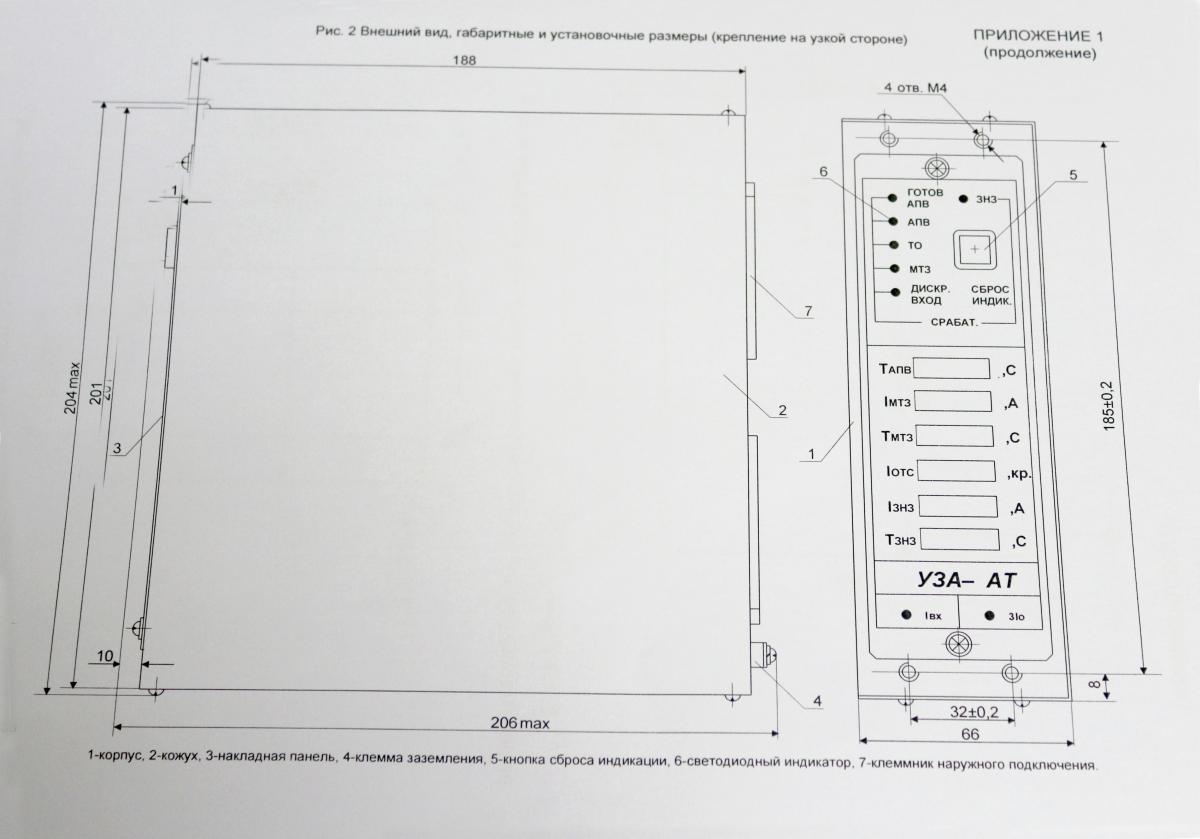

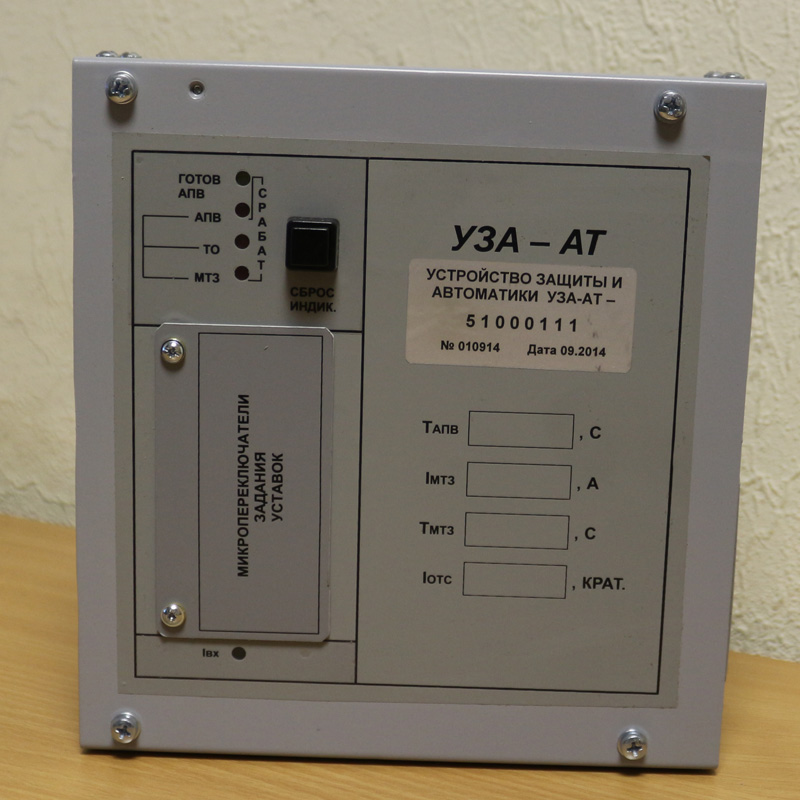

Передняя, лицевая часть имеет на себе индикаторы со светодиодами, кнопка для сброса индикации, а так же отсек с микропереключателями для задания рабочих уставок. Чтобы получить доступ к любому микропереключателю, необходимо с широкой стороны снять защитную крышку. На передней части так же выделяются поля в форме прямоугольника, чтобы записывать на них все текущие значения уставок, с которыми работают микропереключатели.
