Описание
Устройство защиты электрических машин СЕЗАМ-М предназначено для использования в схемах технологической и релейной защиты асинхронных электрических машин переменного тока напряжением 6-10 кВ мощностью до 5 МВт.
Конструктивное исполнение
Серия СЕЗАМ обладает всеми стандартными функциями микропроцессорных защит – функциями защиты, измерения, автоматики, диагностики сети и коммутационного аппарата, самодиагностики, цифрового осциллографирования и связи по открытому протоколу MODBUS. При этом необходимо подчеркнуть, что устройство, соответствуя всем необходимым требованиям к перспективному развитию системы, не перегружено избыточными функциями, что позволяет обеспечить оптимальное соотношение цены и качества.

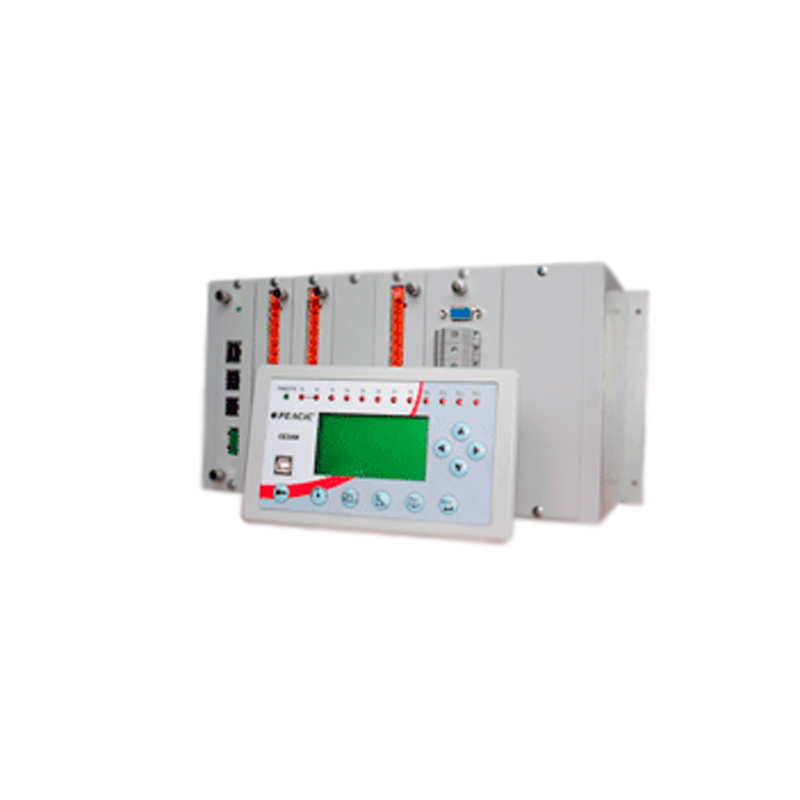

Базовый модуль, который устанавливается непосредственно в шкафах управления, и выносной пульт управления, который соединяется с основным блоком с помощью интерфейсного кабеля. Базовый модуль хранит и выполняет программу логики работы. Пульт управления хранит меню пользователя, выполняет функции отображения текущих параметров и редактирования уставок.
Пульт управления (ПМ) устанавливается в наиболее удобном для пользователя месте (например, на лицевой панели шкафа, на щитке управления) и обеспечивает пользовательский интерфейс ввода, вывода и индикации с помощью клавиатуры, светодиодов и ЖКИ. Пульт управления содержит интерфейс RS485 для подключения к БМ и интерфейс USB для подключения к персональному компьютеру.
Характеристики
| Код функции по ANSI |
Наименование параметра | Защита и автоматика асинхронного двигателя |
||
| СЕЗАМ‑М - 01.01 |
СЕЗАМ‑М - 07.01 |
СЕЗАМ‑МД - 13.01 |
||
| Функции защит | ||||
| ТО+МТЗ: | 4 ступени | 4 ступени | 4 ступени | |
| 50 | МТЗ отсечка | + | + | + |
| 51 | МТЗ независимая/зависимая (5 времятоковых характеристик) |
3/1 | 3/1 | 3/1 |
| 50V, 51V | с вольметровой блокировкой | 4 | 4 | 4 |
| 67 | направленная | 2 ступени | 2 ступени | 2 ступени |
| 50HS | Ускорение МТЗ | 4 | 4 | 4 |
| 50N 51N |
Защита от замыкания на землю по 3 Io: | 2 ступени | 2 ступени | 2 ступени |
| ЗНЗ отсечка | + | + | + | |
| ЗНЗ независимая /зависимая (5 времятоковых характеристик) |
2/2 | 2/2 | 2/2 | |
| на высших гармониках | 2 | 2 | 2 | |
| 67N | Защита от замыкания на землю по 3 Io и 3 Uo направленная | 2 | 2 | 2 |
| 27 | Защита минимального линейного напряжения | 4 ступени | 4 ступени | 4 ступени |
| 27S | Защита минимального фазного напряжения | 4 ступени | 4 ступени | 4 ступени |
| 27D | Защита минимального напряжения прямой последовательности | 2 ступени | 2 ступени | 2 ступени |
| 59 | Защита максимального линейного/фазного напряжения | 4 ступени | 4 ступени | 4 ступени |
| 59N | Защита максимального напряжения нулевой последовательности | 2 ступени | 2 ступени | 2 ступени |
| 46 | МТЗ обратной последовательности (защита от несимметрии питания) | 2 ступени | 2 ступени | 2 ступени |
| 47 | Защита максимального напряжения обратной последовательности | 2 ступени | 2 ступени | 2 ступени |
| 46PD | Контроль исправности (симметрии) цепей тока | + | + | + |
| 37 | Минимальная токовая защита | + | + | + |
| Внешняя защита по ДВ с возможностью контроля тока | 5 ДВ | 5 ДВ | 5 ДВ | |
| 48 | Защита от затяжного пуска двигателя | + | + | + |
| 51LR | Защита от блокировки ротора двигателя | + | + | + |
| 38/49T | Защита от перегрева с измерением температуры внешними датчиками | + | + | + |
| 68 | Логическая селективность | + | + | + |
| 87T | Дифференциальная токовая отсечка (ДТО) | - | - | + |
| Дифференциальная токовая защита с торможением (ДЗТ) | - | - | + | |
| 87М | Дифференциальная защита двигателя | - | - | + |
| 78PS | Защита от обратной мощности | - | - | + |
| Функции автоматики | ||||
| 79 | Автоматическое повторное включение (АПВ), количество циклов | - | - | - |
| 50BF | УРОВ | 1 ступень | 1 ступень | 1 ступень |
| Автоматическое включение резерва (АВР) | - | - | - | |
| Автоматическое частотная разгрузка (АЧР) | - | - | + | |
| Автоматическое повторное включение по частоте (ЧАПВ) | - | - | - | |
| 66 | Ограничение количества пусков | + | + | + |
| Запрет пуска перегретого двигателя | - | - | + | |
| Функции управления и контроля | ||||
| Дистанционное (местное) ОТКЛ и ВКЛ выключателя по внешним командам | +(-) | +(-) | +(-) | |
| Оперативный ввод/вывод функций защиты и автоматики по внешним сигналам | + | + | + | |
| 69 | Блокировка включения | + | + | + |
| 30 | Сигнализация | + | + | + |
| 86 | Квитирование | + | + | + |
| 74 | Контроль цепи отключения | + | + | + |
| Контроль ресурса выключателя | + | + | + | |
| Сервисные функции | ||||
| Измерение токов | 4 | 4 | 8 | |
| Измерение напряжений | 4 | 4 | 4 | |
| Измерение частоты | + | + | + | |
| Фиксация токов отключения на момент аварии | + | + | + | |
| Фиксация напряжений на момент аварии | + | + | + | |
| Регистрация 250 событий с энергонезависимой паматью | + | + | + | |
| Осциллографирование с энергонезависимой памятью | + | + | + | |
| Интеграция в АСУ | + | + | + | |
| Управление наборами уставок по дискретному входу АСУ | 2 | 2 | 2 | |
| Аналоговые входные цепи | ||||
| Количество входов по току | 4 | 4 | 8 | |
| Количество входов по напряжению | 4 | 4 | 4 | |
| Количество датчиков температуры * | - | 4 | 4 | |
| Дискретные входные цепи | ||||
| Количество дискретных входов | 8 | 16 | 12 | |
| Количество выходов (реле) | 6 | 8 | 11 | |
