Описание

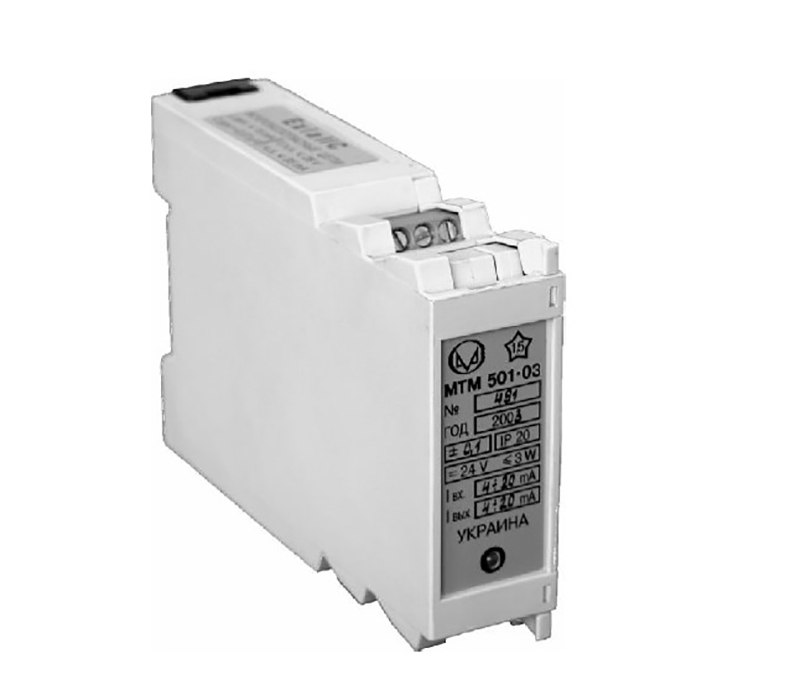

Барьеры МТМ501-03 предназначены для питания двухпроводных преобразователей, расположенных во взрывоопасной зоне (активный вход) или преобразования сигналов постоянного тока уровня 0-5мА, 0-20мА, 4-20мА (пассивный вход) в выходные сигналы постоянного тока 0-5мА, 0-20мА, 4-20 мА в любом сочетании.
Барьеры искробезопасности МТМ501-04 предназначены для преобразования сигналов постоянного тока уровня 0-5мА, 0-20мА, 4-20мА (пассивный вход) в искробезопасные выходные сигналы постоянного тока 0-5мА, 0-20мА, 4-20 мА в любом сочетании.
Основные функции
- Взрывозащищенное исполнение, вид взрывозащиты “искробезопасная цепь” с маркировкой взрыво-защты “ExiaIIC”.
- Гальваническое разделение входных и выходных цепей 1500 В
Характеристики
| Шифр | Искробезопасные цепи | НСХ преобразования | Количество каналов | Монтаж |
| МТМ501-03 | Цепи питания ДП | Линейная | 1 | Din-рейка |
| МТМ501-04 | Выходные цепи постоянного тока | Линейная | 1 | Din-рейка |
|
Напряжение питания |
DC 24 В +10% -15% |
|
при поставке в комплекте с МТМ101 |
АС 197...242 В |
|
при поставке в комплекте с МТМ140, МТМ141, МТМ142 |
АС 100...250 В |
|
Потребляемый ток при включенном реле, не более |
25 мА |
|
Диапазон рабочих температур |
+5...+60 °C |
|
Количество каналов |
1 |
|
Напряжение, подаваемое на датчик |
max 28 В пост. тока |
|
Ток короткого замыкания входных цепей, не более |
35 мА |
|
Сосредоточенная нагрузка входных цепей |
|
|
0,07 мкФ |
|
15 мГн |
|
Прочность изоляции вход-выход |
1500 В |
|
Коммутационная способность контактов реле |
250 В / 1 А |
|
Максимальная коммутируемая мощность |
60 Вт пост. тока |
|
Коммутационная способность оптореле авар. сигнализации |
50 В / 50 мА |
|
Степень защиты корпуса |
IP20 |
|
Масса, не более |
0,2 кг |
|
Вид монтажа |
Din-рейка |
Схемы

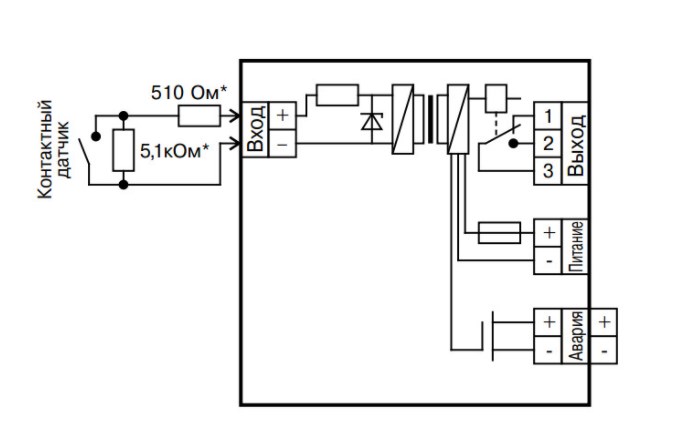

Рис.1 Схема подключения Барьера МТМ501-03

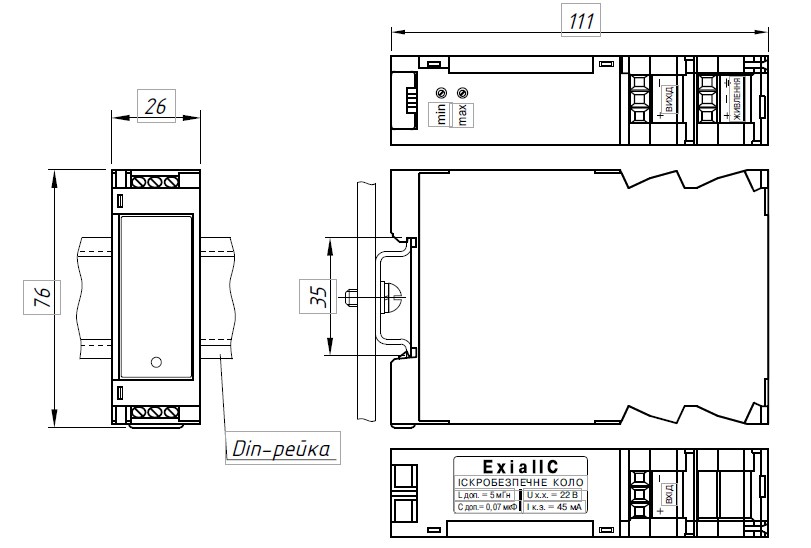

Рис.2 Схема габаритных размеров барьера МТМ501-03
