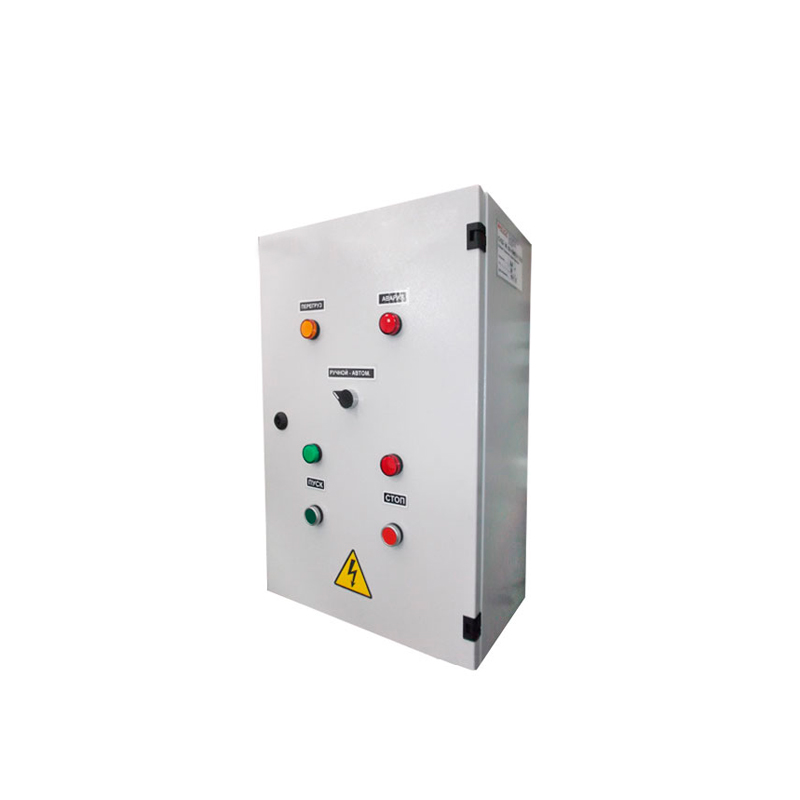

Станции управления защиты двигателя с плавным пуском СУЗД-П
Документация:
Руководство по эксплуатации(3.72 МБ)
Описание
Станции управления защиты двигателя с плавным пуском СУЗД-П предназначены для защиты, управления и регулирования плавного пуска трехфазных асинхронных электродвигателей, насосов, вентиляторов, компрессоров, подъемного и транспортного оборудования с тяжёлыми условиями пуска напряжением питания 3х220/380В мощностью от 0,25 до 630 кВт.
Функциональные возможности
СУЗД-ПТЕ:
- токовая защита (автоматический выключатель);
- тепловая защита (тепловое реле);
- защита по напряжению (реле напряжения);
- управление присоединениями в четырёх режимах: ручной, автоматический, дистанционный и телеуправление;
- регулированный плавный пуск (устройство плавного пуска).
СУЗД-ПТЕР:
- токовая защита (автоматический выключатель);
- тепловая защита (тепловое реле);
- защита по напряжению (реле напряжения);
- управление присоединениями в четырёх режимах: ручной, автоматический, дистанционный и телеуправление;
- регулированный плавный пуск (устройство плавного пуска);
- реверс двигателя.
СУЗД-ПТЕА:
- токовая защита (автоматический выключатель);
- тепловая защита (тепловое реле);
- защита по напряжению (реле напряжения);
- управление присоединениями в четырёх режимах: ручной, автоматический, дистанционный и телеуправление;
- регулированный плавный пуск (устройство плавного пуска);
- АВР питания (реле контроля напряжения).
СУЗД-П01...06:
- Перечень функций защит и автоматики зависит от выбора исполнения микропроцессорного реле защиты двигателя РДЦ-01...06;
- управление присоединениями в четырёх режимах ручной, автоматический, дистанционный и телеуправление;
- цифровая и световая индикация контролируемых параметров;
- регулированный плавный пуск (устройство плавного пуска).
СУЗД-П01...06Р:
- Перечень функций защит и автоматики зависит от выбора исполнения микропроцессорного реле защиты двигателя РДЦ-01...06;
- управление присоединениями в четырёх режимах ручной, автоматический, дистанционный и телеуправление;
- цифровая и световая индикация контролируемых параметров;
- регулированный плавный пуск (устройство плавного пуска);
- реверс двигателя.
Функции СУЗД-П01...06А:
- Перечень функций защит и автоматики зависит от выбора исполнения микропроцессорного реле защиты двигателя РДЦ-01...06;
- управление присоединениями в четырёх режимах ручной, автоматический, дистанционный и телеуправление;
- ц ифровая и световая индикация контролируемых параметров;
- регулированный плавный пуск (устройство плавного пуска);
- АВР питания (реле контроля напряжения).
Характеристики
| Параметр | Значение |
| Номинальные токи | 1000 А |
| Защита от перегруза по току | - |
| Защита от больших импульсных перегрузок (КЗ ротор) | - |
| Защита от работы с недогрузкой (по сухому ходу) | - |
| Защита от понижения питающего напряжения | - |
| Защита от превышения питающего напряжения | + |
| Защита от асимметрии токов | + |
| Защита от превышения уровня тока утечки на землю | + |
| Защита от неправильного чередования фаз | - |
| Защита от снижения сопротивления изоляции обмоток двигателя перед пуском | +/- |
| Защита от залипание контактов пускателя перед пуском | - |
| Защита от обрыва фаз | - |
| Мониторинг и индикация: ток по каждой фазе | + |
| Мониторинг и индикация: напряжение в сети по каждой фазе | +/- |
| Мониторинг и индикация: частота питающей сети | +/- |
| Мониторинг и индикация: cos φ электродвигателя | - |
| Мониторинг и индикация: текущая температура двигателя * | - |
| Мониторинг и индикация: текущая активная, реактивная и полная мощность двигателя | - |
| Непосредственное измерение температуры ЭД внешним датчиком температуры (ДТ) | - |
| Сброс аварийных параметров | - |
| Пароль | - |
| Счётчик моторесурса двигателя | - |
| Встроенный интерфейс RS-485 | - |
| Возможность отключения неиспользуемых функци | - |
| Журнал событий (до100) (энергонезависимый) | - |
| Автоматические повторные пуски (до 5) | - |
| Автоматическое включение резерва (АВР) | +/- |
| Плавный пуск по схеме «Υ-∆» | + |
| Плавный пуск с применением устройства плавного пуска | - |
| Частотное регулирование двигателя с применением частотного преобразователя | - |
| Управление двигателем с помощью ПЛК | - |
| Работа двигателя в реверсом режиме | +/- |
| Световая индикация перегрузки по току | +/- |
| Управление двигателем по времени суток | +/- |
| Управление двигателем по датчикам уровня | +/- |
| Управление двигателем по датчику «сухого хода» | - |
| Управление двигателем по датчику «затопления» | - |
| Управление двигателем по датчикам температуры | - |
| Освещение внутри СУЗД | +/- |
| Обогрев внутри СУЗД | +/- |
| Световая индикация состояния двигателя ВКЛ/ОТКЛ | + |
| Предупредительная, аварийная сигнализация | +/- |
| Звуковая сигнализация аварии | +/- |
| Режим работы СУЗД «РУЧНОЙ» - «АВТОМАТ.» | +/- |
| Управление двигателем «ПУСК» - «СТОП» | + |
| Аварийный останов кнопкой типа «грибок» | +/- |
| Розетка для обслуживания | +/- |
Модификации
Станции управления защиты двигателя с плавным пуском СУЗД-П изготавливаются в таких типоисполнениях:
- СУЗД-ПТЕ - станция управления и защиты на простых реле с регулируемым плавным пуском;
- СУЗД-ПТЕА - станция управления и защиты на простых реле с регулируемым плавным пуском и питанием от резервной сети;
- СУЗД-ПТЕР - станция управления и защиты на простых реле с регулируемым плавным пуском и работой двигателя в реверсном режиме;
- СУЗД-П01...06 - станция управления и защиты на микропроцессорных реле с регулируемым плавным пуском;
- СУЗД-П01...06А - станция управления и защиты на микропроцессорных реле с регулируемым плавным пуском и питанием от резервной сети;
- СУЗД-П01...06Р - станция управления и защиты на микропроцессорных реле с регулируемым плавным пуском и работой двигателя в реверсном режиме.
