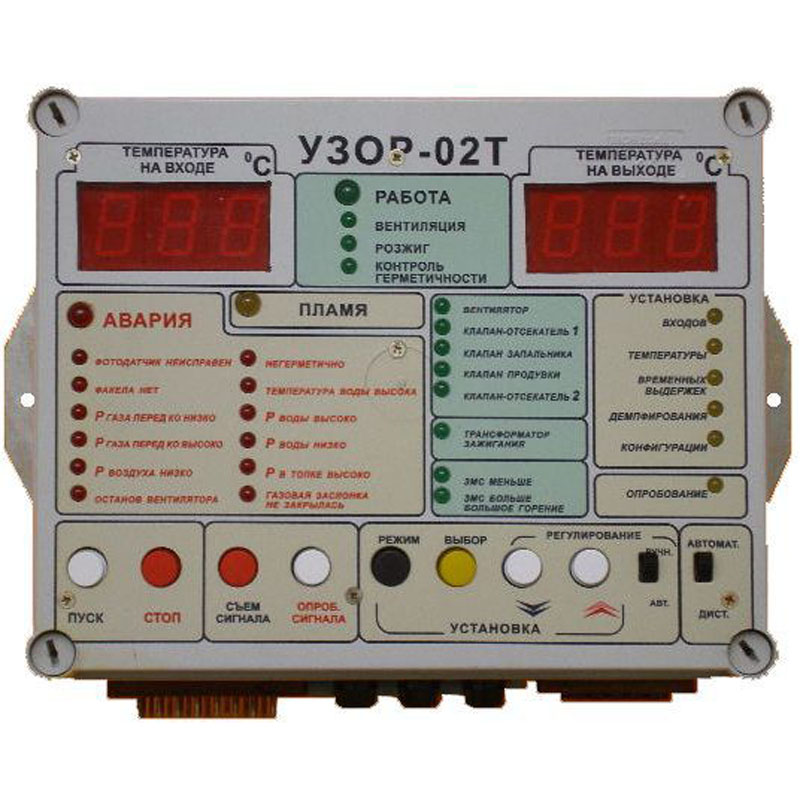

Устройство защиты Узор-02Т

Устройство защиты и регулирования Узор-02Т обеспечивает автоматическое зажигание отопительного оборудования с последующим контролем его рабочих характеристик и поддержкой экономичного режима расходования топлива. Прибор функционирует совместно с набором измерительных датчиков и исполнительными устройствами.

Область применения устройства защиты Узор-02Т

Приборы зажигания Узор-02Т устанавливаются на отопительные газовые агрегаты с одной горелкой, запорными топливными клапанами и максимальной мощностью в 10 МВт.

Устройство и работа устройства защиты Узор-02Т

Составными модулями устройства являются управляющий блок, термопреобразователь сопротивления, фотодатчик. Каждый модуль является сменным. Электрическое соединение с цепями контроля и защиты построено на основе стандартных разъемов. Корпус устройства металлический. Органы управления прибором вынесены на лицевую часть контрольного блока.

Основные функции прибора:

  • автоматическое перекрытие подачи топлива при выходе контролируемых параметров за заданные пределы;
  • циклический, беспрерывный контроль температуры на входе и на выходе из отопительного агрегата;
  • астатический режим регулирования рабочих показателей отопительного агрегата, зависящий от показателей внешней среды;
  • поддержка систем аварийной и предупредительной сигнализации;
  • работа с температурными уставками и настройка гистерезисов к ним;

передача данных о текущем рабочем режиме и аварийных ситуациях через интерфейс RS232;

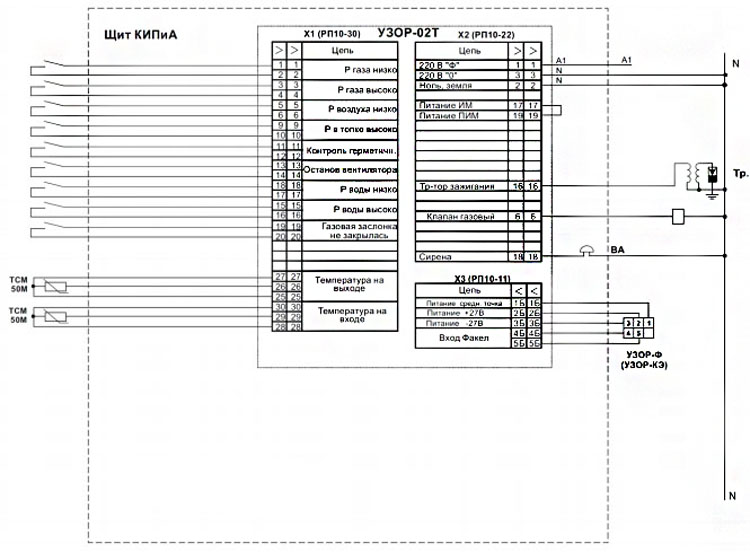

Рис.1 - Схема подключения устройства защиты  и регулирования Узор-02Т

Параметр

Значение

Устройство Узор-02Т требует постоянное питание через напряжение

220 Вольт

Допустимые колебания питающего напряжения, %

-15..+10

Максимальная потребляемая мощность, Вт

10

Количество защитных параметров

12

Количество параметров регулирования

2

Количество параметров сигнализации

34

Интерфейс связи с внешней аппаратурой

RS232

Предельное значение погрешности измерений, %

1

Максимальное варьирование показателей, %

0,5

Диапазон измерений, 0С

-50..+199,9

Дополнительная погрешность, возникающая при увеличении температуры внешней среды на 10 0С в пределах диапазона +5..+50 0С, 0С

0,02

Дополнительная погрешность, возникающая при колебаниях питающего напряжения в допустимом диапазоне, 0С

0,01

Дополнительная погрешность от линии связи с сопротивлением ниже 15 Ом, 0С

0,025

Максимальный ток, проходящий через термопреобразователь, мА

2

Габариты устройства, мм

300×210×110

Масса, кг

4
