Описание

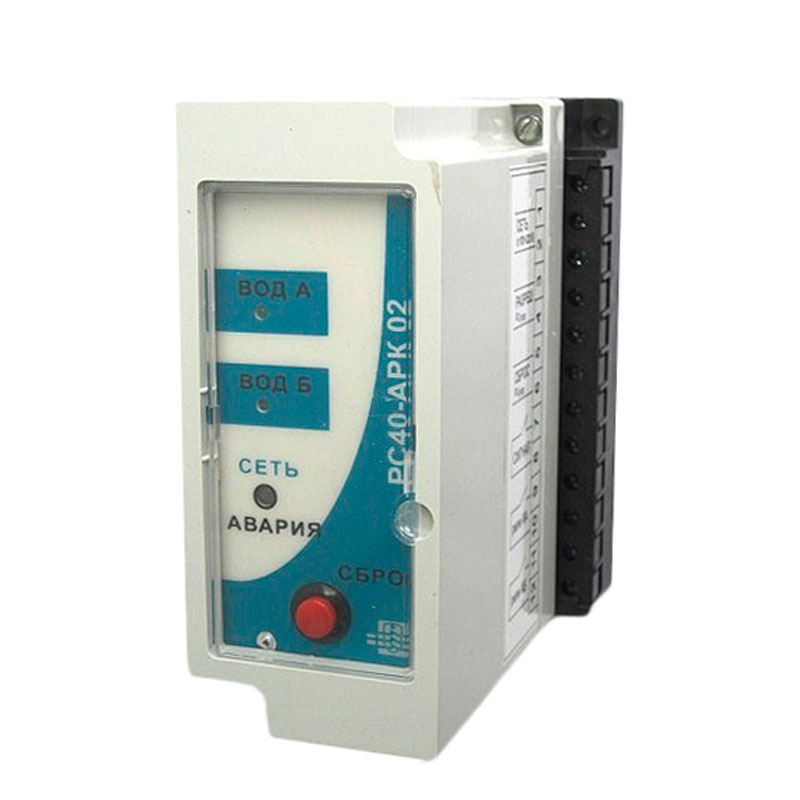

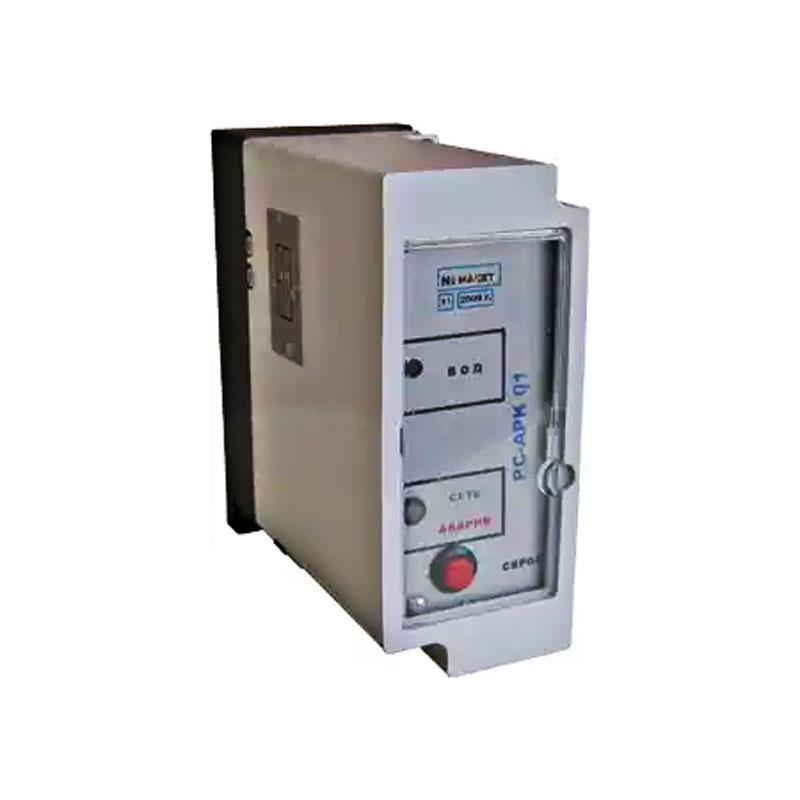

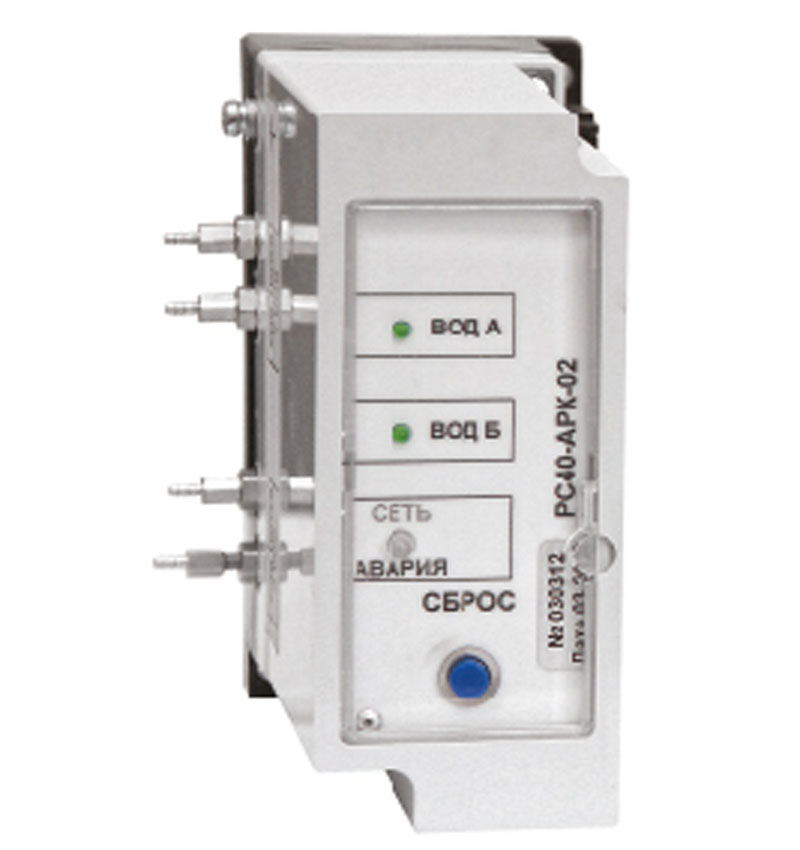

Устройство дуговой защиты РС40-АРК 01, РС40-АРК 02 – серия специализированных электротехнических средств защиты. Отличается от аналогов использованием высокоточных оптических датчиков, высокой надежностью в эксплуатации, функцией самоконтроля работоспособности, простотой монтажа и обслуживания, а также компактными габаритами.
Назначение устройств РС40-АРК
Устройство РС40-АРК предназначены для эксплуатации в качестве средства автоматической защиты контролируемой электросети от последствий возможного дугового КЗ и выполняют экстренное выключение распределительных устройств мощностью 6-35 кВ в случае фиксации в них дуги КЗ.
Конструкция
Конструктивно устройство защиты данного типа выполнено в закрытом корпусе с панелью сигнализации и управления на лицевой стороне. Прибор регулярно проверяет состояние оптических датчиков, реагирующих на световой поток, формируемый дугой КЗ. В случае обнаружения светового потока, устройство оказывает прямое воздействие на выключатели защищаемого оборудования и подает аварийный сигнал. Функция самоконтроля работоспособности устройства реализована через регулярный контроль состояния датчиков и подачу аварийного сигнала при обрыве связи.
Характеристики
|
Модельное исполнение |
Устройство РС40-АРК 01 |
Устройство РС40-АРК 02 |
|
Тип устройства |
Установка защиты от дуговых КЗ |
|
|
Тип работы устройства |
Непрерывный |
|
|
Количество каналов |
1 |
2 |
|
Параметры сети питания устройства |
Пост./перем. ток, 80 – 250 В |
|
|
Потребляемая мощность, ВА |
10,0 |
|
|
Чувствительность датчиков к току КЗ, максимум, А |
500,0 |
|
|
Время подготовки устройства к работе, мс |
500,0 |
|
|
Сила тока в цепях сигналов устройства, мА |
5,0 |
|
|
Кол-во реле и датчиков: - волоконно-оптические датчики (ВОД) - исполнительные реле - сигнальные реле |
1 1 1 |
2 2 2 |
|
Параметры опроса ВОД: - интервал, мин. - длительность, мс |
60,0 15,0 |
|
|
Длительность анализа сигналов ВОД, мс: - общее состояние - состояние входа «Разрешение» - состояние сигнала «Сброс» |
10,0 5,0 20,0 |
|
|
Время срабатывания исполнительных и сигнальных реле, мс |
40,0 |
|
|
Время сохранения работоспособности реле при отключении питания, сек.: - удержание сработанного состояния - сохранение возможности срабатывания |
0,15 1,0 |
|
|
Электрические параметры реле: - напряжение, коммутируемое реле, В - ток размыкания исполнит. реле, А - ток, коммутируемый сигнальным реле, А |
250,0 0,2 1,0 |
|
Модификации
- Устройство дуговой защиты РС40-АРК 01
- Устройство дуговой защиты РС40-АРК 02
