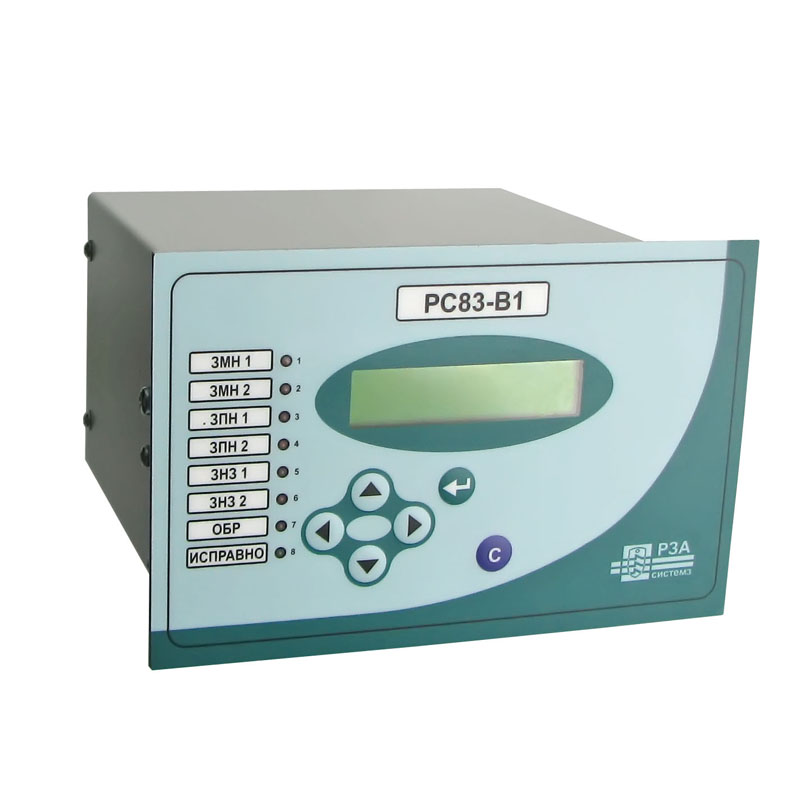

Устройство РС83-В4

Устройство автоматического управления регулятором РПН РС83-В4 разработано, как универсальное устройство для управления электроприводом серии РПН (второе название АРН), в двухобмоточных и трехобмоточных трансформаторах, которые находятся под постоянной нагрузкой.

Работа устройства РС83-В4

При помощи данных устройств, производится контроль уровня напряжения, а так же его поддержание в тех установках, которые были заданы. Данный процесс происходит благодаря формированию рабочих команд для управления приводом РПН.

Управлять приводом выбранного регулятора, любого высоковольтного трансформатора, под выбранной нагрузкой (РПН) можно следующими способами:

• автоматически;
• дистанционно;
• ручной режим.

Реле РС83-В4 включает в себя большой набор самых необходимых для работы функций, значений логики, а так же разнообразных сервисов автоматики. Благодаря своей работоспособности значительно облегчает рабочий процесс работника на подстанции. При его помощи можно предохраниться от аварийной ситуации, в нужное время, блокируя нештатный режим работы оборудования РПН, а так же оперативно подавая сигналы о текущей неисправности на самый верхний уровень управляющего персонала.

Функционал реле РС83-В4

• Можно контролировать значение напряжения на входе по имеющимся двум каналам. Контроль происходит в выбранном диапазоне от 80 В до 120В, где шаг составляет 0,1В. Можно сравнивать с границами диапазона от 0,5В до 10В, где шаг составляет 0,1В. Можно формировать команды «прибавить», в случае непредвиденного падения рабочего значения напряжения ниже того уровня который был задан, а так же «убавить», если напряжение скачет выше выбранного уровня.
• При помощи РС-83-В4 можно контролировать входной показатель тока по имеющимся двум рабочим каналам. Контроль осуществляется для произведения коррекции напряжения относительно значения контролируемого рабочего тока. Если входной тока равен 5 Ампер, то значение корректирующего рабочего напряжения от рабочего тока, в максимальном значении, равно 20В. При этом учитывается коэффициент влияния, который можно задать в меню прибора, его диапазон колеблется от 0 до 1,0, при шаге в 0,01.
• Журнал событий запоминает 200 возможных параметров, благодаря которым можно изменить конфигурации.
• Журнал хранит информации о 100 случившихся авариях. При этом фиксирует все показатели на момент ситуации.
• Индикация со светодиодами сообщает нам о текущем режиме рабочего состояния, а так же о исправности или неисправности реле.
• Устройство время от времени производит процесс самодиагностики.
• Контроль за положение привода производится с блокировкой нашего устройства:
• Сигнал дискретного входа, в частности от установленного датчика температуры;
• В случае превышения выбранного значения того тока, который находится под контролем;
• В момент выхода контролируемого напряжения из допустимых пределов;
• Сигнал № 1 – Рабочий привод не пошел;
• Сигнал № 2 – Застревание;
• Сигнал № 3 – Непрерывный ход.

Преимущества

Регулировать привод РПН можно по двум видам каналам: канал №1 (U1 и I1); канал №2 (U2 и I2). Так же смотря на выбранную конфигурацию можно регулировать работу с помощью токовой компенсации, либо без нее; по каналу № 1, при этом контролируя канал №2, либо же наоборот – канал №2 касательно контроля за каналом № 1.

Наше устройство комплектуется таким устройством, как интерфейс RS-485, которое можно интегрировать в оборудование АСУТП. Присутствует возможность считывать данные и заниматься телеуправлением.

Устройство очень компактно, имеет низкий показатель энергопотребления, удобный для обращения и работы интерфейс.
