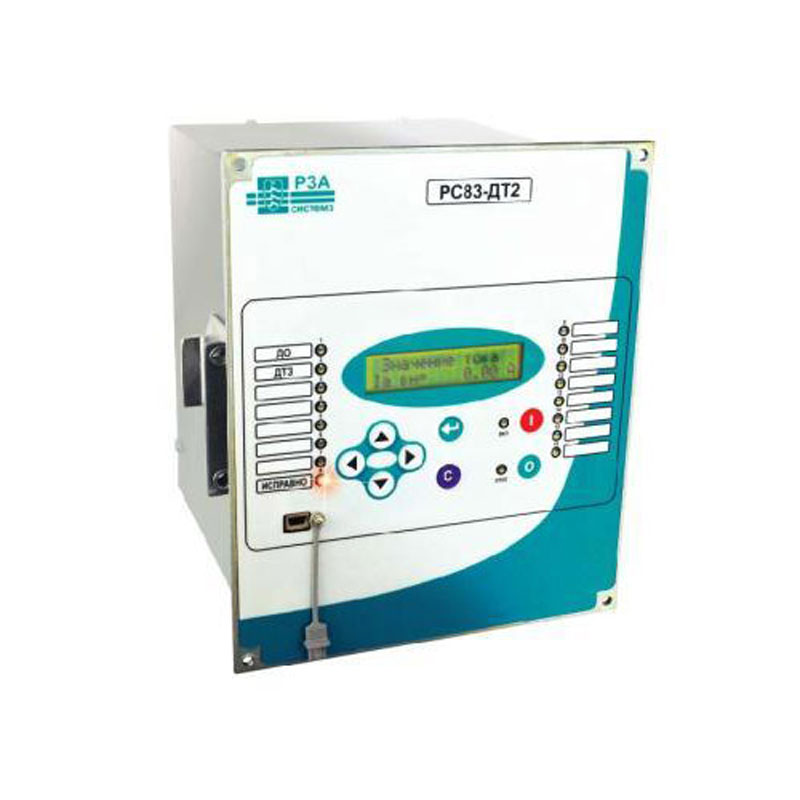

Устройство РС83-ДТ2

Устройство РС83-ДТ2 занимается дифференциальным действием защиты. Под объекты защиты попадают электротехнические устройства с двумя обмотками.

Работа устройства РС83-ДТ2

Но РС-83-ДТ2 можно использовать и для защиты:

• электродвигателей,
• генераторов,
• трансформаторов.

Должны быть две группы установок, которые подключаются благодаря дискретному входу, это должно идти со стороны верхнего уровня или же согласно направления рабочей мощности. Должны быть восемь / тринадцать / восемнадцать входов, которые считаются дискретными. В рабочем устройстве присутствует восемь / двенадцать / шестнадцать реле для выхода.

Функциональность

• Прибор двухступенчат, рассчитан на дифференциональную защиту. Ступень № 1 это ДО (дифференциальная отсечка). Ступень № 2 – такая же защита, но более чувствительная и имеет торможение, название ДТЗ.
• При МТЗ имеет четыре ступени работы, в которых присутствует независимая выдержка времени. Каждую ступень функции МТЗ можно подключить к трансформатору тока со стороны ВН; либо к силовому трансформатору со стороны НН.
• В каждой ступени функций доступна функция блокировки от БНТ.

*БНТ обозначает бросок намагничивающего тока.

• Устройство защищается от несимметричного вида нагрузки или возможного обрыва фазы согласно тока обратного типа последовательности. Это происходит благодаря двухступенчатой защите.
• Защита от замыкания ЗНЗ, которая приходится на землю, направляется на измерительный и расчетный ток, который не зависит от ступеней, при чем она является нулевой последовательности. Ток расчетный происходит от процесса суммирования векторов всех трех значений фазного тока со стороны ВН.
• Происходит постоянное измерение значение фазного тока, а так же процесс индикации текущего значения тока.
• Количество аварий которые могут зафиксироваться в памяти устройства достигает 100 ситуаций.
• Журнал для событий фиксирует 200 возможных ситуаций.
• Общее время записи цифрового осцилографирования достигает шестьдесят секунд.
• Устройство самодиагностируется в плане рабочего состояния.
• Включается светодиодная индикация, которая оповещает нас об исправности рабочего устройства. Так же индикация оповещает о срабатывании защиты и состоянии каждого дискретного выхода.
