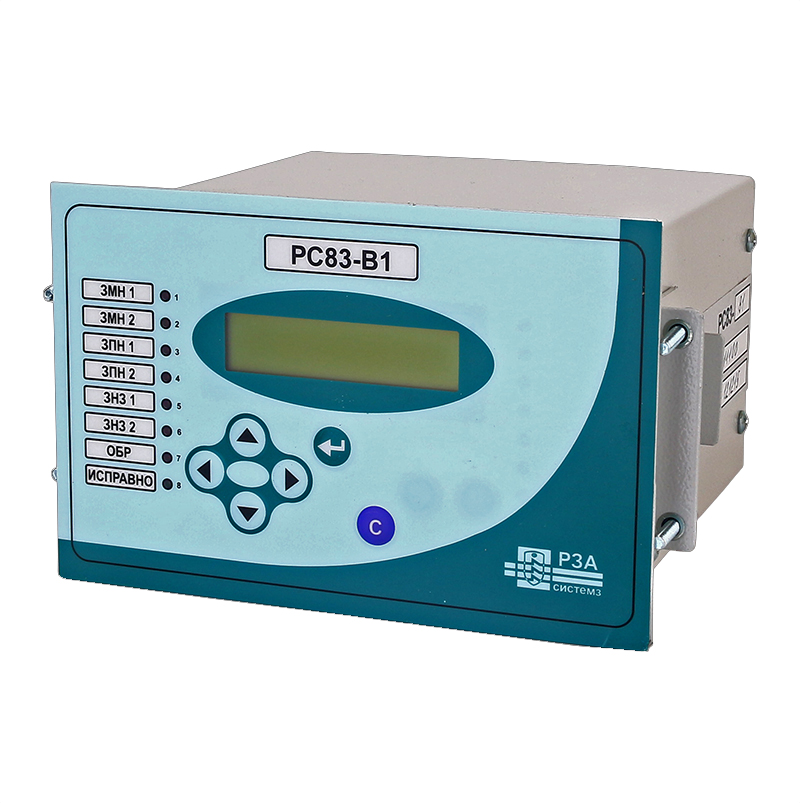

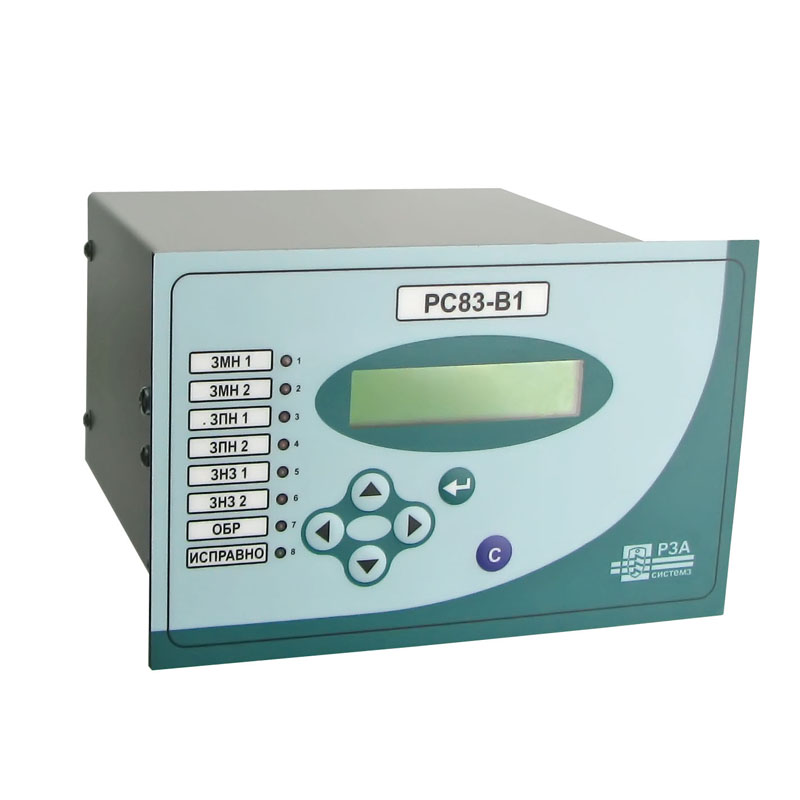

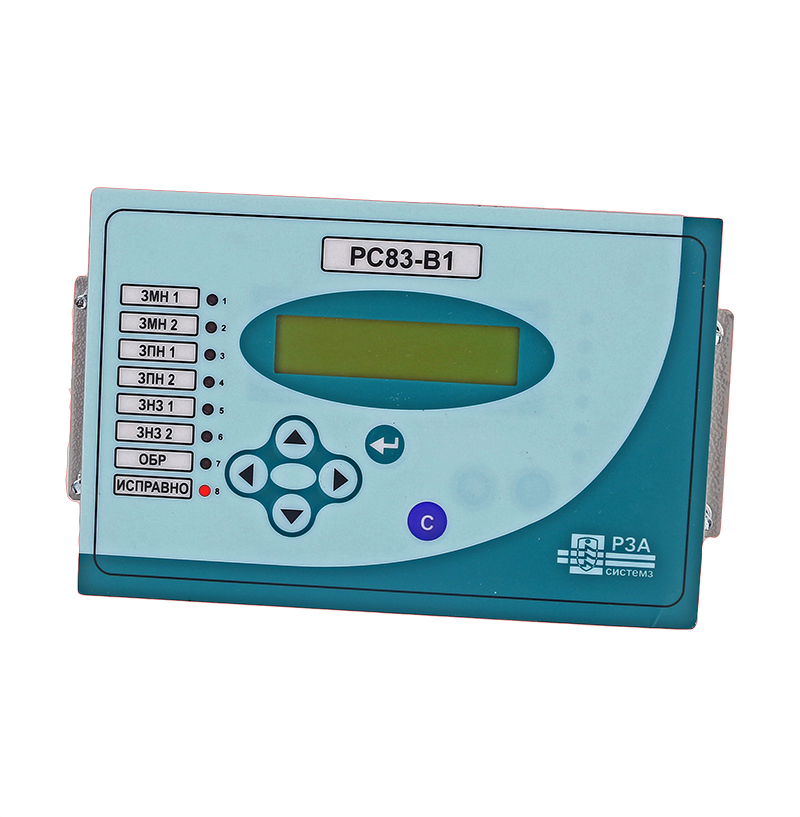

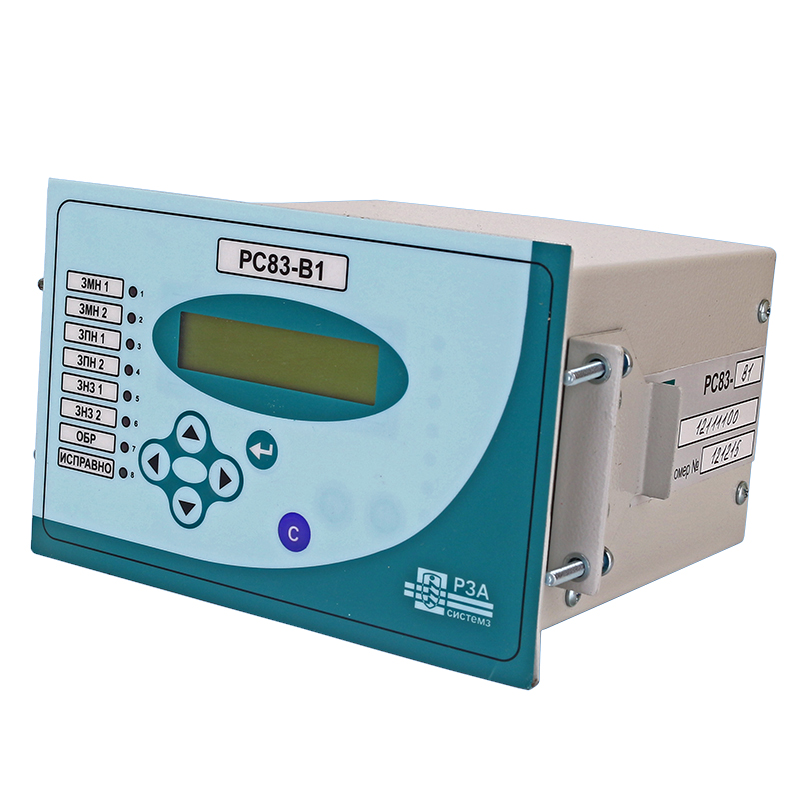

Устройство РС83-В1

Устройство РС-83-В1 это защитное устройство для аппаратуры трансформаторных подстанций, распределительных линий. Используется для защиты по такому показателю, как напряжение.

Работа устройства РС83-В1

РС83-В1 занимается защитой напряжения двух видов (минимальное напряжение, максимальное напряжение), так же защитой по напряжению и телемеханике.

Разработаны как замена для устаревшего оборудования РЗА, для применения на строительстве новой подстанции или реставрации старой, но и в том числе, для распределительных сетей и производственных предприятий любого направления.

Функционал устройства

• Защита минимального значения напряжения можно выбирать логикой действия в момент снижения значения напряжения для трех входящих напряжений. Защита в своем распоряжении имеет целых три фазы и две степени.
• Защита максимального значения напряжения можно выбирать логикой действия в момент повышения значения напряжения для трех входящих напряжений. Защита в своем распоряжении имеет целых три фазы и две степени.
• Защита от внезапного замыкания, которое происходит относительно земли, разработана, как двухступенчатая, считается по превышению значения рабочего напряжения согласно нулевой последовательности. Значение задается в меню устройства.
• Присутствует рабочая защита, которая работает на напряжение с обратной последовательностью.
• Секунда за секундой измеряются линейные и фазные напряжения, напряжение в нулевой последовательности. Производится вычисление текущего напряжения в обратной последовательности.
• Интерфейс связи USB и интерфейс связи RS-485 помогают нам подключать оборудование к сети, которая считается локальной.
• Событие сработавшей защиты, а так же напряжение в момент срабатывания, запоминается в памяти устройства. Таких событий сохраняется в количестве 100 раз.

Рекомендации от производителя

Завод-изготовитель советует соблюдать следующий цикл работы, который имеет периодичность один раз в шесть лет.

• Наладка прибора при установке в оборудование.
• 1К – первый контроль. Делается по истечению 10 … 18 месяцев с момента ввода в рабочую эксплуатацию.
• Профконтроль. Один контроль в три рабочих года.
• Опробывание. Производится один в раз в двенадцать месяцев. Не обязательная процедура, но для профилактики приветствуется.
• Восстановление. Производится один в раз по истечению 6 лет.
