Устройство индикации Факел-3М1

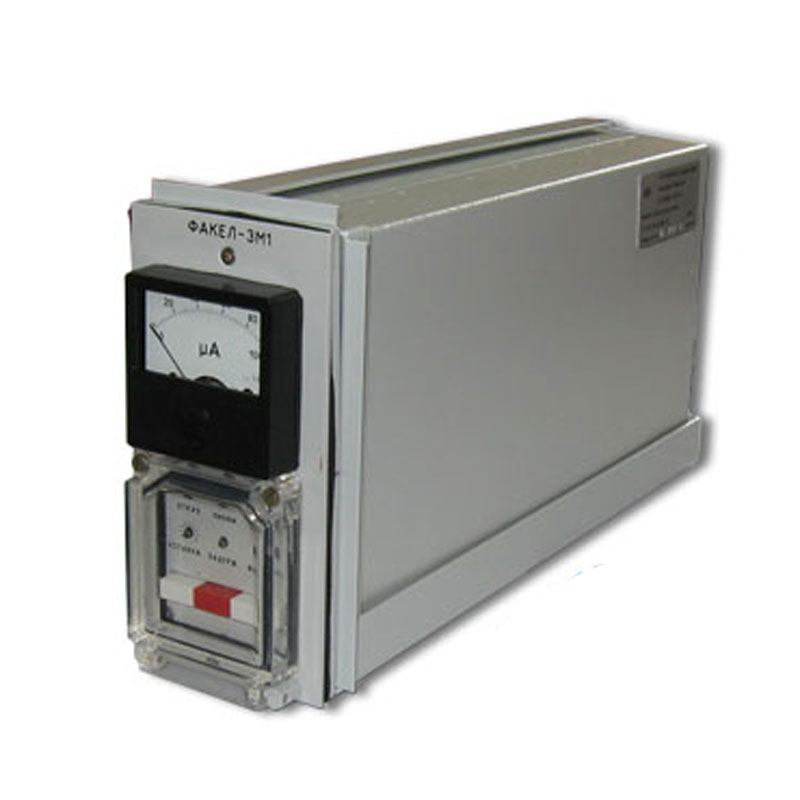

Устройство индикации наличия пламени Факел-3М1 - это устройство защиты и индикации наличия пламени в камере сгорания котла газомазутного и пылеугольного типа работы. Оно состоит из сигнального блока и двух фотодатчиков.

Применение прибора Факел-3М1

Устройство Факел-3М1 был подведен под комплектацию котловой защитной автоматики, которая останавливает котёл при погасании его пламени и информирует об аварийной либо штатной ситуации оператора.

Прибор Факел-3М1 самостоятельно контролирует исправность (целостность) линий связи между блоками, их исправность отображается при помощи индикации. Аппаратура нормально функционирует при температурном отрезке от +4,95 до +80,05 °С. Защитное устройство универсально и предназначено для работы со всеми типами котлов (пылеугольные и газомазутные модели).

Конструкция

На лицевой панели сигнального блока расположены оперативные органы управления и индикации. Он имеет прямоугольную форму и изготовлен из металла, как и корпуса фотодатчиков. Для монтажа оборудования применяется специальный установочный комплект, который состоит из крепёжных приспособлений.

Фотодатчики преобразуют пульсацию пламени в сигнал электрического характера, он далее поступает на сигнальный блок и используется для оценки нормальной работы котла. С целью повышения надёжности устройства в комплектации Факел-3М1 используется два фотоэлектрических датчика.

Изменения частоты пульсации пламени (что может говорить о начале затухания) или его затухание регистрируется датчиками, и сигнал с них по линии связи поступает на сигнальный блок с последующей обработкой при помощи электронной схемы. В результате срабатывает реле, которое своими контактами включает исполнительные устройства, сигнализацию и индикацию аварийной ситуации, отключает подающие топливные механизмы.

Факел-3М1 самостоятельно контролирует исправность (целостность) линий связи между блоками, их исправность отображается при помощи индикации. Аппаратура нормально функционирует при температуре, диапазоном от +4,98 до +80,02 °С. Защитное устройство универсально и предназначено для работы со всеми типами котлов (пылеугольный тип, газомазутный тип).

Устройство Факел-3М1 может выполнять свои рабочие задачи по настроенным диапазонам:

Питающее напряжение

220 В, 50 Гц

Контролируемая частота пульсаций пламени

от 3 до 9 Гц

Степень защиты корпуса

IP5X

Ток нагрузки выходного реле

0,5 А

Наибольшее значение по коммутированию напряжения сети

220 В

Максимальная протяжённость линии связи датчик-сигнализатор

150 м

Размер

сигнализатора

350х100х180 мм

датчика

125х80х100 мм

Масса

фотодатчика

до 1000 г

монтажного комплекта

до 6000 г

блока сигнализатора

до 3350 г

Потребляемая мощность

до 15 Вт

Срок службы

6 лет

Условия эксплуатации

+5 ÷ +80 °С

Минимальная освещённость срабатывания фотодатчика

2 лк
